Plocha průřezů vlastních profilů

Při vypisování komponentů profilového prvku můžete zvolit

• který komponent profilu vypsat
• kterou z rovin použít pro výpočet plochy



Výběr komponentu profilu pro vykazování ploch

1. Vyberte profil.
2. Z kontextové nabídky vyberte Upravit vybraný sendvič/profil.
3. V okně Správce profilů vyberte výplň (reprezentující komponent).
4. Ve správci profilů (Volby > Vlastní profily > Správce profilů) aktivujte volbu Vypsat plochu průřezu pro každý komponent, který chcete vykázat v tabulce.

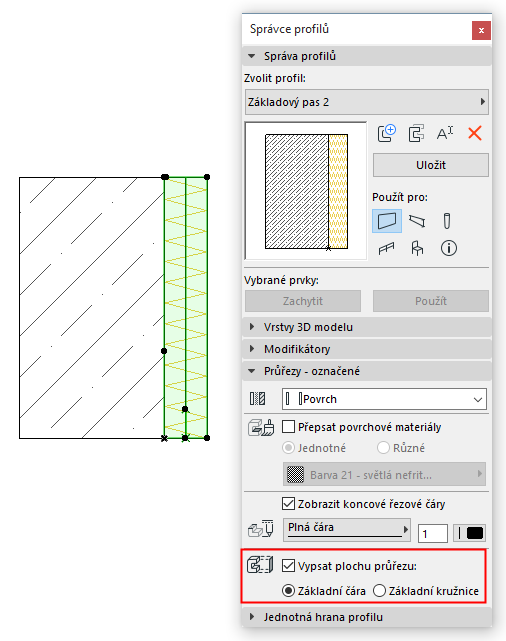

   V tomto příkladu upravujeme cihlovou zeď se základem. Volba pro obklad je zapnutá, takže plocha obkladu bude započtena v tabulce. Nicméně základ není v tuto chvíli podstatný, proto je volba vypnutá.

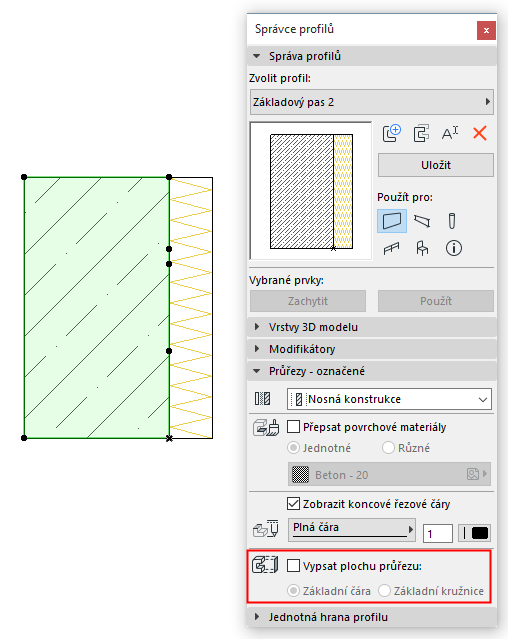

   Vypsání plochy průřezu: Vypnuto pro obklad, zapnuto pro základ

5. Tlačítkem Uložit profil potvrdíte změny.
6. Plocha betonového základu nebude v tabulce zobrazena.





Výběr roviny pro výpočet plochy

Každá plocha průmětu komponentu je vypočtena na základě základní čáry nebo základní kružnice, zobrazených ve správci profilů.

• Základní čára se používá pro výpočet plochy komponentu promítnutého do roviny reprezentované touto čárou. Ve výchozím nastavení je základní čára umístěna ve směru delší strany segmentu.





• Základní kružnice se používá pro výpočet plochy promítnuté na obloukový komponent.

Základní čáru / kružnici můžete upravovat graficky: Tím upravujete rovinu používanou pro výpočet plochy komponentu.

V tomto příkladu potřebujete plochu obecného sloupu na jeho vodorovném povrchu.

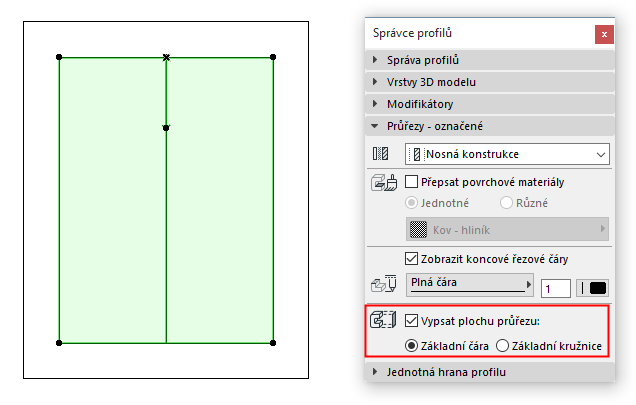

1. Ve Správci profilů označte průřez.
2. Zapněte volbu Vypsat plochu průřezu.

   Základní čára průřezu je orientovaná svisle - což neodpovídá požadavku.

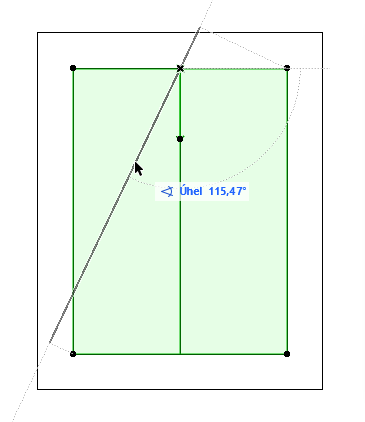

3. V okně Správce profilů čáru vyberte a otočte ji do vodorovného směru.



4. Tlačítkem Uložit profil potvrdíte změny.
5. Vodorovná plocha sloupu bude vykázána v tabulce.

   Obecné informace o úpravách ve Správci profilů najdete zde: Správce profilů.
