Výškové kóty

Kótování řezu (konstrukční metoda nástroje Lineární kóta) zobrazuje hodnoty výšky v zobrazeních řezu/pohledu/interiérového pohledu a 3D dokumentu.


Poznámka: V půdorysu nebo v okně pracovního listu/detailu použijte výškovou kótu. Viz Úrovňové kóty .

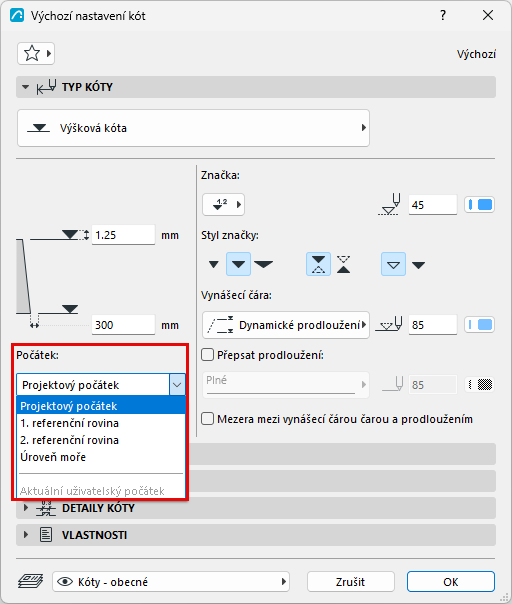

Výškové kótování je vztaženo k počátku kóty, který můžete zvolit v nastavení kóty (pakliže zvolíte typ kóty "Výšková úroveň).


  • Projektový počátek
  • Úroveň moře (můžete nastavit v menu Volby > Předvolby projektu > Referenční roviny)
  • Referenční úrovně (nastavené v menu Volby > Předvolby projektu > Referenční roviny)
  • Aktuální uživatelský počátek: tato volba se zobrazí jen u vybraných řetězců výškových kót a indikuje, že uživatelský počátek byl po umístění kótovacího řetězce změněn a kótovací řetězec nebyl aktualizován.

Vložení řetězce výškových kót

  1. Aktivujte nástroj kóta a vyberte konstrukční metodu výšková kóta.

  2. V okně řezu, pohledu, interiérového pohledu nebo 3D dokumentu: klikněte na skupinu bodů, na které chcete umístit výškové kóty.
  3. Dvojklikem (nebo tlačítkem OK v kreslicích pomůckách) a následně kurzorem ve tvaru kladiva vložíte řetězec.

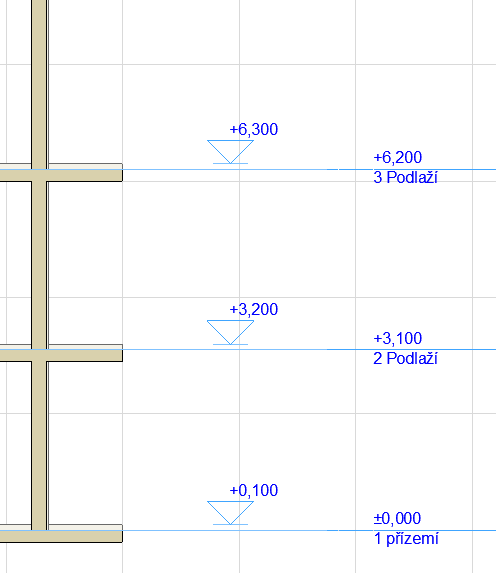

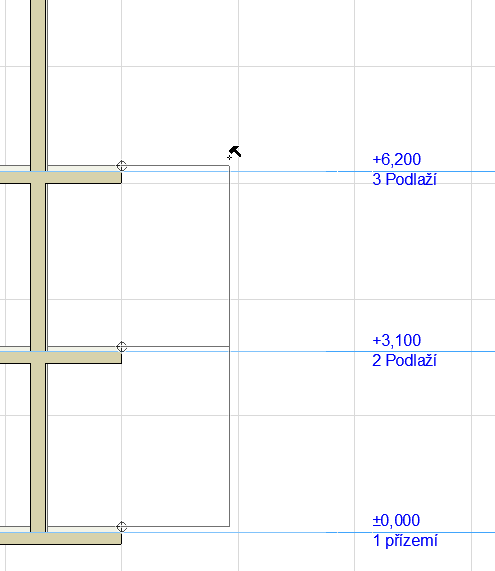

    ElevDimHam.PNG     ElevDimPlaced.PNG

V okně řezu, pohledu a interiérového pohledu můžete okótovat všechny čáry úrovní podlaží v jediném kroku.

Viz Panel Úrovně podlaží.

Označení výškových kót

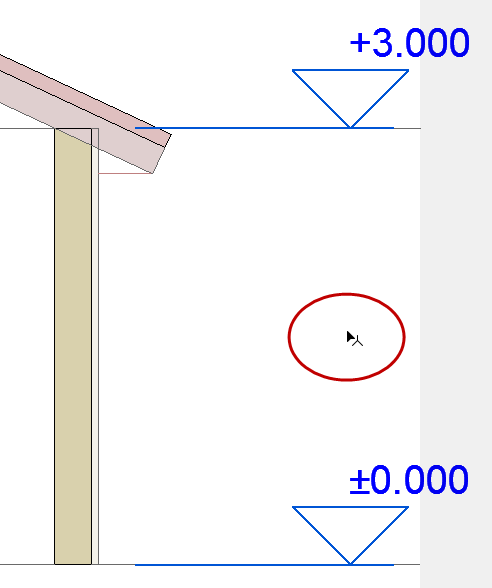

Klikněte s klávesou Shift na neviditelnou osu řetězce (kurzor se zde změní na šipku s mercedesem).
