Symbolové popisky s informacemi o prvcích

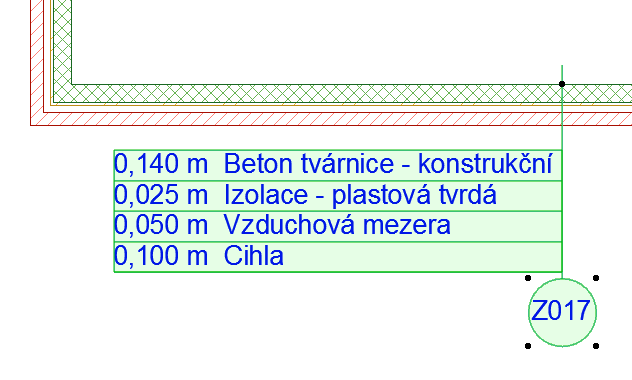

V symbolových popiskách můžete zobrazit všechny druhy informací o prvcích, např. skladbu vrstev sendvičové zdi.

Symbolové popisky jsou GDL objekty. Jsou dostupné v nabídce popisek nástroje Popiska spolu s popiskou Text/Autotext.

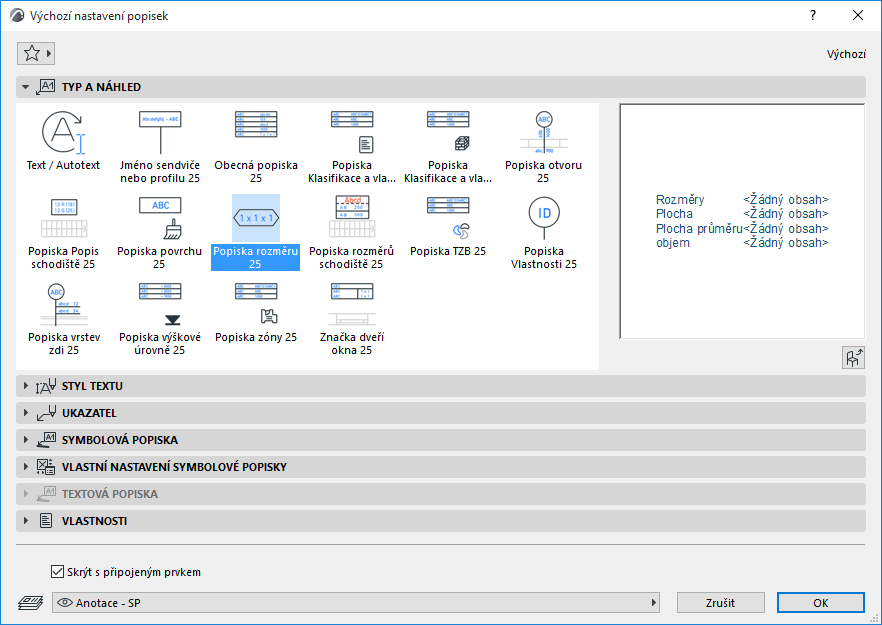

Následující standardní symbolové popisky jsou dostupné ve výchozí sadě knihoven.

Symbolové popisky a zobrazená data
	Popiska Klasifikace a vlastnosti	Parametry prvků Klasifikace a vlastnosti IFC vlastnosti
	Popiska Klasifikace a vlastnosti komponentu	Klasifikace a vlastnosti komponentů
	Jméno sendviče nebo profilu	ID prvku / modulu
	Popiska rozměru	Rozměry Plocha Objem
	Značka dveří okna	ID prvku / modulu Rozměry Povrchové materiály
	Popiska výškové úrovně	Výškové rozměry
	Obecná popiska	ID prvku / modulu Jméno Výškové rozměry Rozměry Plocha Objem Seznam vrstev Jméno sendviče / profilu / stavebního materiálu Povrchové materiály
	Popiska otvoru	ID dveří/okna Rozměry Vlastnosti
	Popiska vlastností	ID prvku / modulu Jméno Hodnoty vlastností
	Popiska vrstev	Vlastnosti stavebních materiálů ID prvku / modulu Rozměry Seznam vrstev
	Popiska Popis schodiště	Rozměry Parametry
	Popiska rozměrů schodiště	Rozměry specifické pro schodiště (šířka, výška podstupnice, délka stupně, počet podstupnic)
	Popiska povrchu	Povrchové materiály
	Popiska zóny	Jméno zóny, číslo, vypočtená plocha
