Spuštění detekce kolizí

1. Otevřete půdorys nebo 3D okno.
2. Použijte příkaz 3D model > Kontrola modelu > Detekce kolizí.

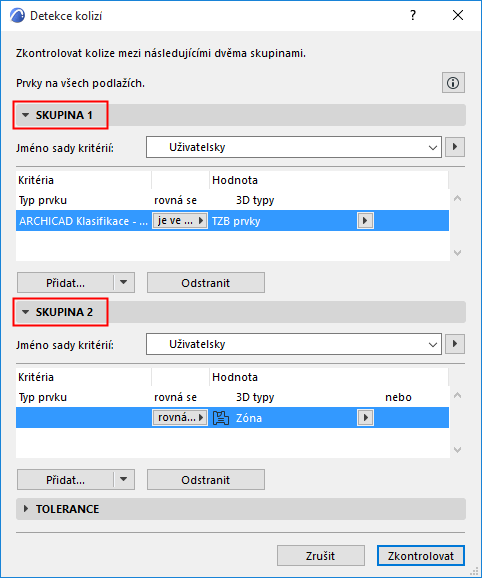

3. Nastavte kritéria dvou skupin 3D prvků, které chcete porovnat.

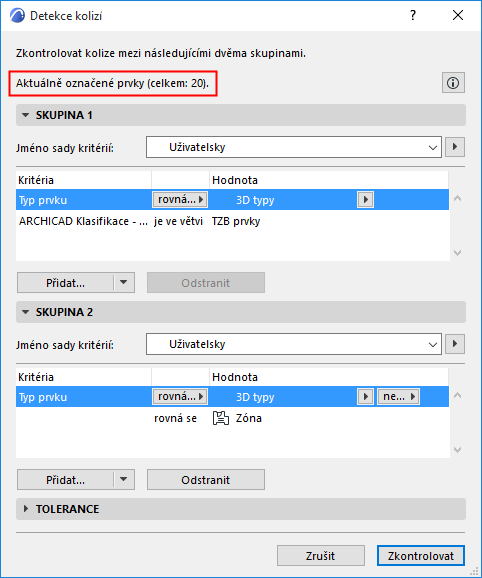

   • Pokud jsou označené nějaké prvky, budou vyhledány pouze kolize těchto prvků! Informace o aktuálním výběru je zobrazena v horní části okna.



     Více informací naleznete v tématu Definice skupin pro kolize.

4. Nastavte požadované hodnoty tolerancí objemu a/nebo plochy.

   Více informací naleznete v tématu Nastavení tolerancí objemu/plochy.

5. Detekci kolizí spustíte tlačítkem Zkontrolovat.

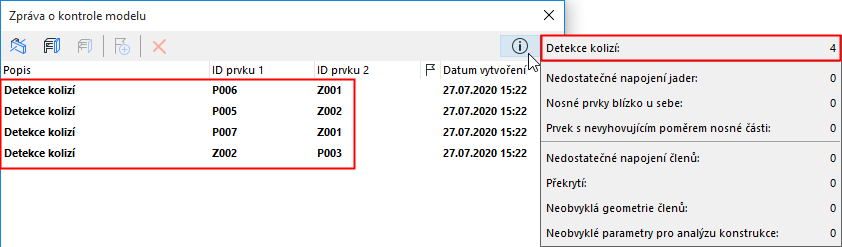

6. Otevře se Zpráva o kontrole modelu, kde jsou zobrazeny výsledky. Ve zprávě jsou vypsány kolize prvků v modelu. Klikněte na Info pro zobrazení počtu kolizí.





Stejně jako v případě ostatních problémů vypsaných ve zprávě o kontrole modelu, můžete související prvky zobrazit a vytvořit anotační záznamy.

Viz Zpráva o kontrole modelu .

Související téma:

Kritéria povrchového materiálu v grafických pravidlech a při detekci kolizí
