Nastavení trasy – větev, umístění, izolace

Dostupné s Archicad Collaborate.

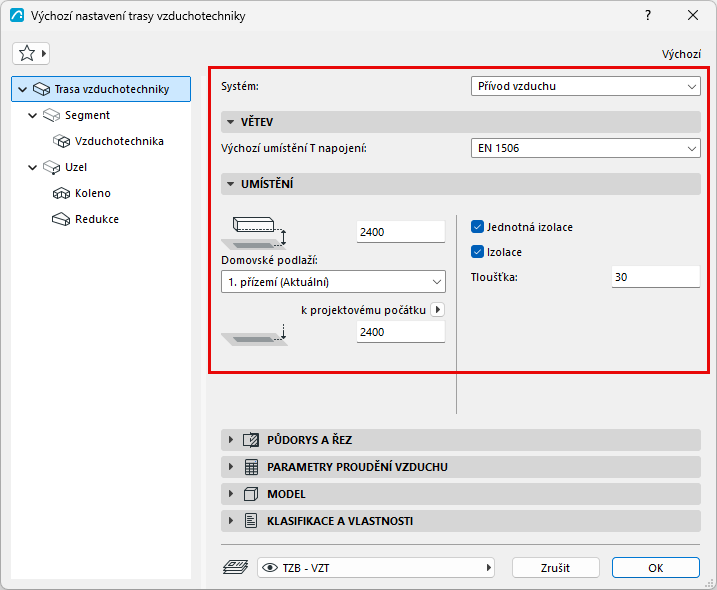

Otevřete výchozí nastavení nástroje Trasa.

TZB systém

Zvolte dostupný TZB systém. TZB systém určuje vzhled trasy ve 2D a 3D. Viz TZB Systémy .

Poznámka: Když připojíte prvek trasy k samostatnému TZB objektu, prvek trasy automaticky "zdědí" TZB systém připojovacího bodu objektu.


Větev

V položce Trasa je pro prvky T trasy uvedena výchozí tabulka rozměrů.

Viz Specifikace trasy.

Umístění

  • Nastavte domovské podlaží trasy a odsazení od domovského podlaží
  • Nastavte spodní odsazení trasy od zvolené referenční roviny

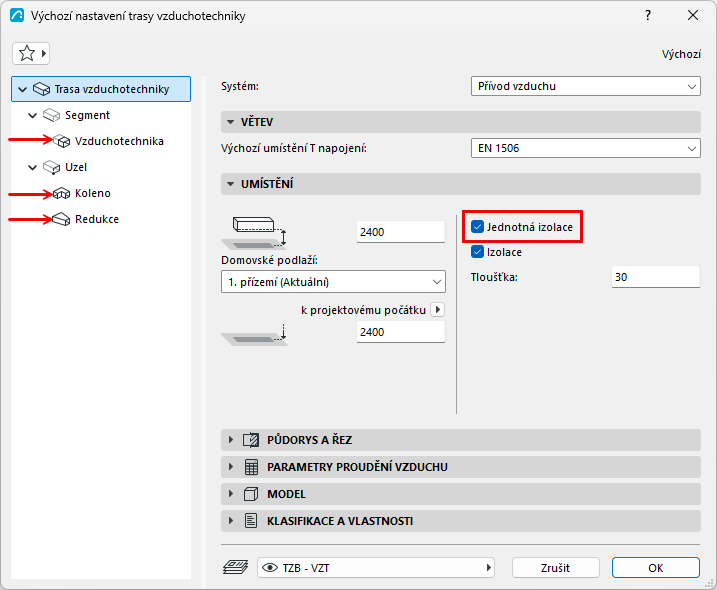

Jednotná izolace

Zaškrtněte, pokud chcete stejnou hodnotu izolace použít na všechny části trasy: vzduchotechnické potrubí, koleno a redukce.



Pokud je třeba, volbu odškrtněte a nastavte samostatné hodnoty izolace na vlastní záložce každé části.

Izolace

Zaškrtněte, pokud chcete přidat izolační vrstvy na vnější povrch vzduchotechnické/potrubní trasy. Zadejte tloušťku izolace.
