TZB Systémy
Dostupné s Archicad Collaborate.
TZB systémy jsou atributy projektu. Vytvářejte a ukládejte TZB systémy a poté je aplikujte na prvky TZB modelu pro řízení jejich zobrazení. Pro každý TZB systém nastavte preferované výplně, čáry a povrchové materiály podle vašich standardů.

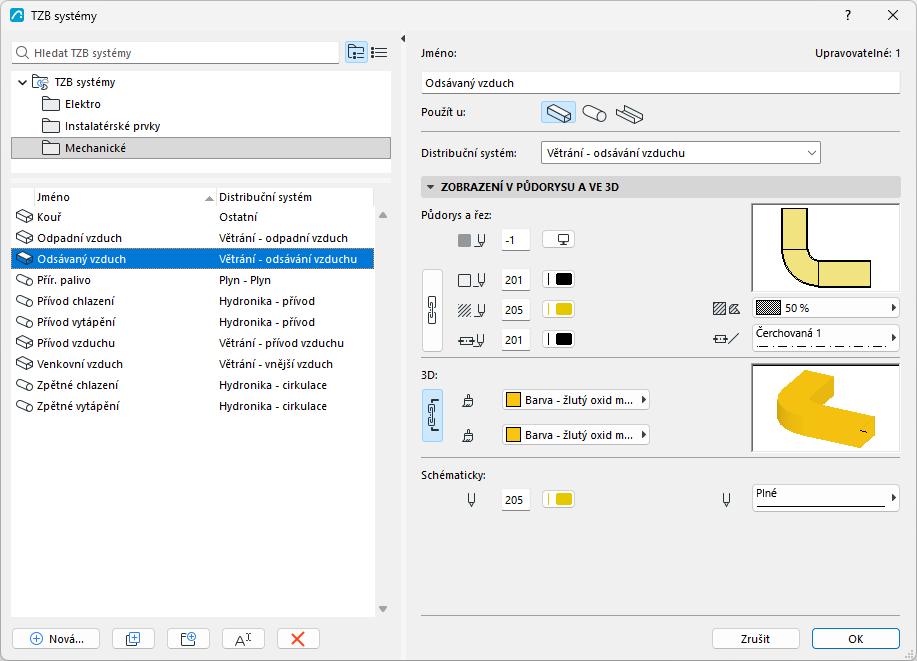

Okno TZB systémy
Otevřete okno přes
- 3D model > TZB systémy
- Volby > Atributy prvků > TZB systémy
- Zkratku TZB systémů na nástrojové paletce Nástroje pro návrh TZB
- Zkratku TZB systémů v Prohlížeči systémů
Na levé straně jsou uvedeny atributy TZB systémů vašeho projektu. Můžete je vytvářet, duplikovat a přejmenovávat. Chcete-li je uspořádat do složek, stačí je přetáhnout.
Pro každý vybraný TZB systém upravte jeho data vpravo.
Příkazy v okně TZB systémy jsou podobné jako u ostatních atributů. Viz: Používání oken atributů.

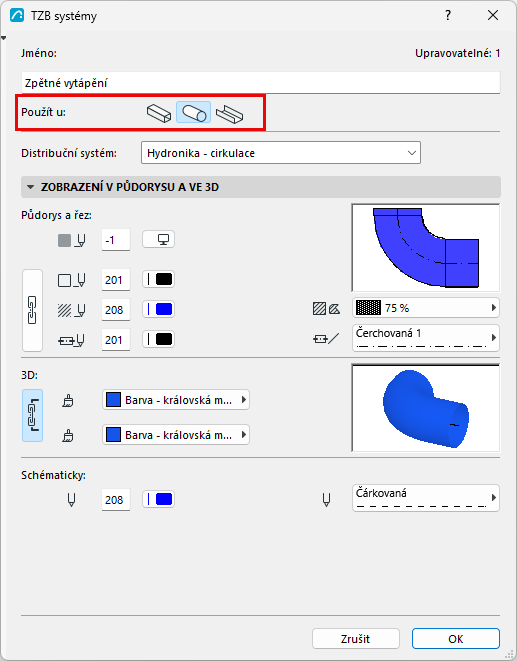

Použít u (typ trasy)
Každý TZB systém může být použit pouze pro jeden typ trasy: Vzduchotechnika, trubka nebo elektroinstalace. U každého TZB systému klikněte na jednu z těchto ikon a vyberte jeho typ trasy.
Přiřadit distribuční systém
Vyberte distribuční systém ze seznamu. Přiřazení distribučního systému dále klasifikuje TZB systém (např. označuje směr toku) a poskytuje jasnou definici pro ostatní spolupracovníky na projektu.
Dostupné distribuční systémy se liší v závislosti na vybraném typu trasy (vzduchotechnika, trubka nebo elektroinstalace). Sada distribučních systémů je pevně daná a nelze ji upravovat.
Úprava zobrazení v půdorysu, 3D a schématu
Na panelu Zobrazení v půdorysu a ve 3D: Pomocí jednotlivých nastavení můžete nastavit výplně, čáry a povrchové materiály pro aktuální TZB systém.
Pomocí vyhrazeného ovládacího prvku nastavte samostatnou barvu a typ čáry pro schématické zobrazení.
Viz také: Volby zobrazení modelu pro TZB prvky
Přiřazení TZB systému k trase nebo prvku TZB
- TZB trasa: Každé trase je v horní části okna nastavení trasy přiřazen TZB systém. Viz Nastavení trasy – větev, umístění, izolace .
- V případě potřeby můžete přepsat přiřazené atributy TZB systému na úrovni trasy: viz Zobrazení prvku trasy: Půdorys a řez, zobrazení modelu .

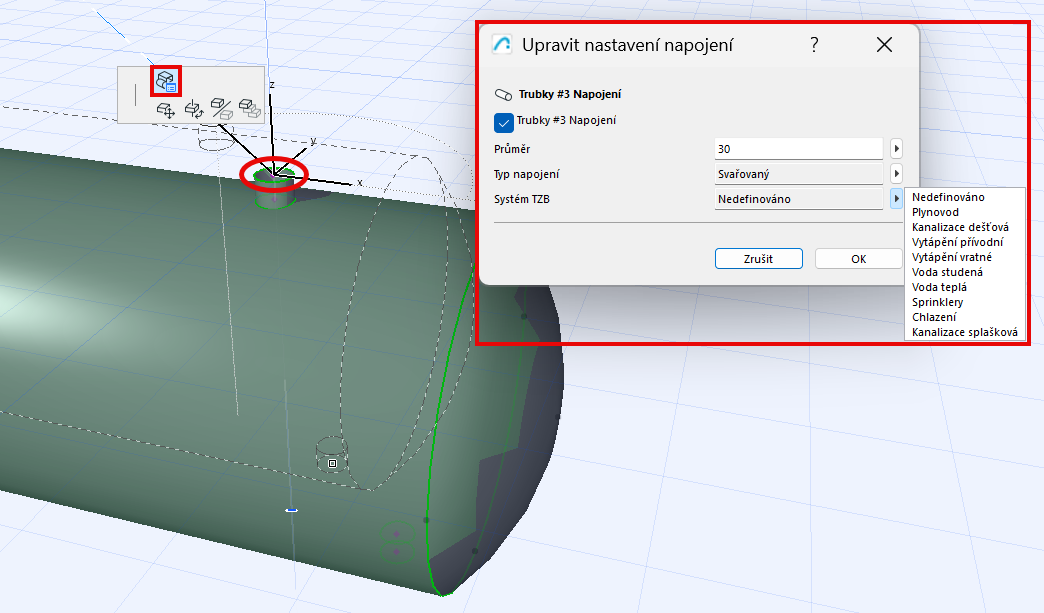

- Připojte trasu k samostatnému TZB objektu: trasa automaticky „převezme“ TZB systém připojovacího bodu objektu.
- Koncový prvek, doplněk a zařízení: Přiřaďte TZB systém v nastavení prvku pomocí panelu Vlastní nastavení (záložka Obecné nebo Napojení).

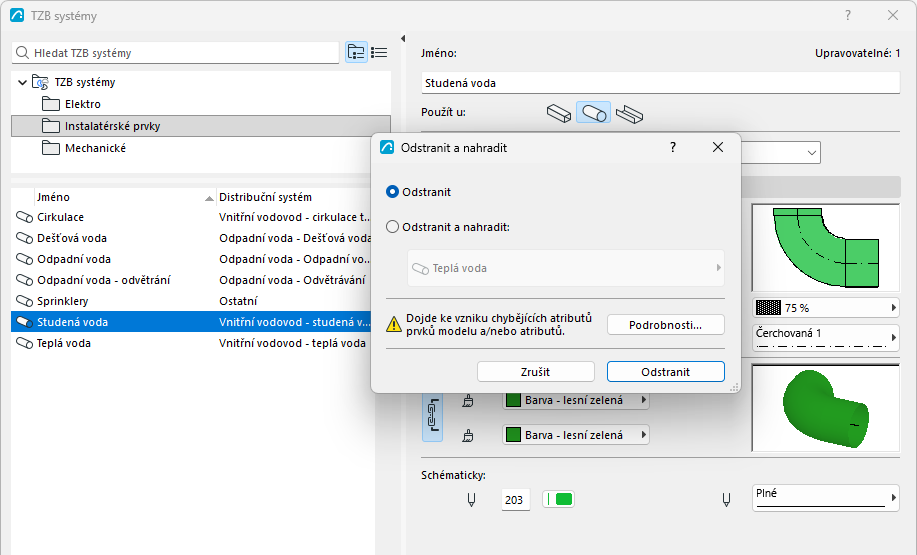

Odstranit/nahradit TZB systém
Pokud byly k TZB systému přiřazeny nějaké prvky, jeho odstranění způsobí chybějící atributy. Abyste tomu předešli, můžete odstraněný TZB systém nahradit jiným, který pak bude přiřazen k prvkům namísto něj.
