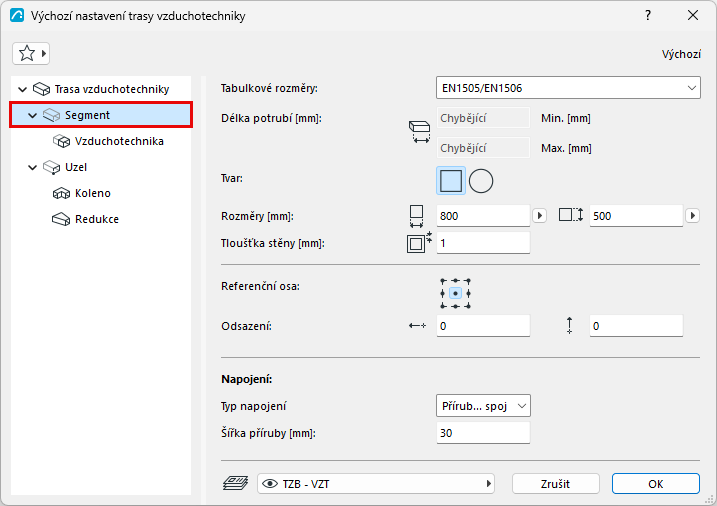

Nastavení segmentu trasy vzduchotechniky

Dostupné s Archicad Collaborate.

Tabulka rozměrů:

Výběr z tabulky rozměrů. (Definujte tabulky na Specifikace trasy.)

Délka vzduchotechniky

Tato data se zobrazí, pokud máte ve Specifikacích trasy nastaveno „Použít vlastní délky“.

Viz Použití skutečných délek potrubí a vzduchotechniky .

Těleso

(Pouze vzduchotechnika:) Vyberte průřez: Obdélníkový nebo Kruhový.

Rozměry

• (Pouze vzduchotechnika:) Pro obdélníkové: Zadejte rozměry průřezu.
• Zvolte normu kruhového rozměru z definovaných tabulek rozměrů.
  Poznámka: Průřez libovolného segmentu můžete během zadávání upravit - viz Změna parametrů trasy za běhu.

Tloušťka stěny

Tloušťka stěny TZB prvku.

Zarovnání a odsazení

viz Úprava referenční čáry segmentu – zarovnání a posun

Typ napojení

Vyberte příslušný typ (např. přírubový, svařovaný, jednoduchý) - liší se v závislosti na typu trasy. Podle situace zadejte šířku/průměr.

Kolena a uzly segmentu tyto spoje použijí odpovídajícím způsobem.
