Sestavení tabulek rozměrů pro segment, koleno, větev, redukci
Dostupné s Archicad Collaborate.

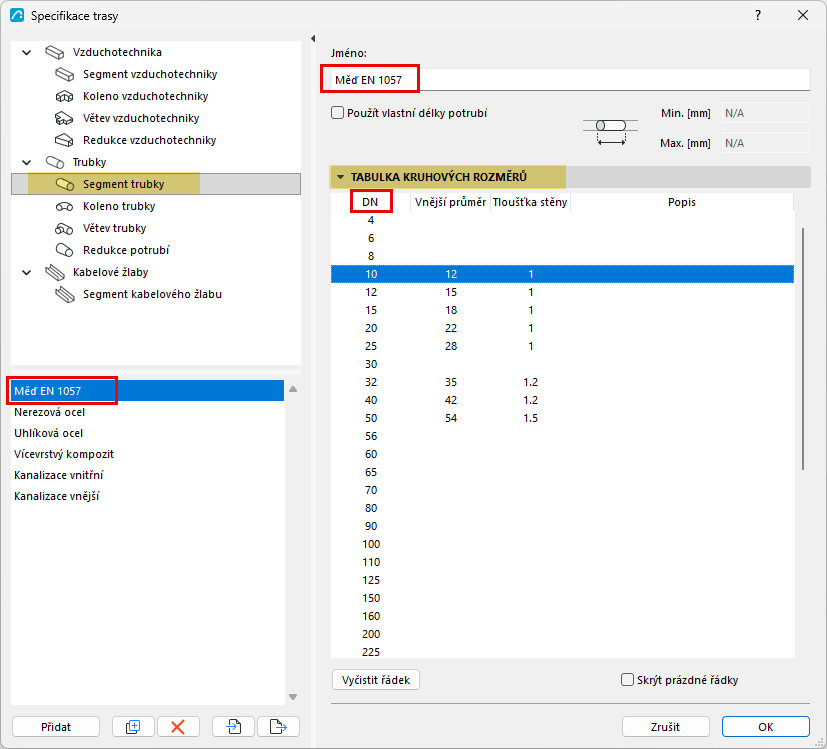

Ve Specifikacích trasy vyberte typ prvku TZB. Zde můžete vytvořit nebo upravit přednastavené tabulky rozměrů.
- Uvedené položky (např. položky DN) pocházejí z referenční sady. (viz Vytvoření referenčních sady pro vzduchotechniku a potrubí)
- Podle potřeby nastavte požadované hodnoty rozměrů pro každý z nich.
- Typ prvku TZB může mít více přednastavených tabulek rozměrů - kliknutím na tlačítko Přidat nebo Duplikovat vytvoříte další tabulky.
- Některé řádky mohou zůstat prázdné, pokud danou položku nepoužijete. Zaškrtnutím políčka "Skrýt prázdné řádky" zobrazíte pouze použité položky.
- Duplikujte a upravte libovolnou tabulku rozměrů a upravte její hodnoty.
Použijte vlastní délky

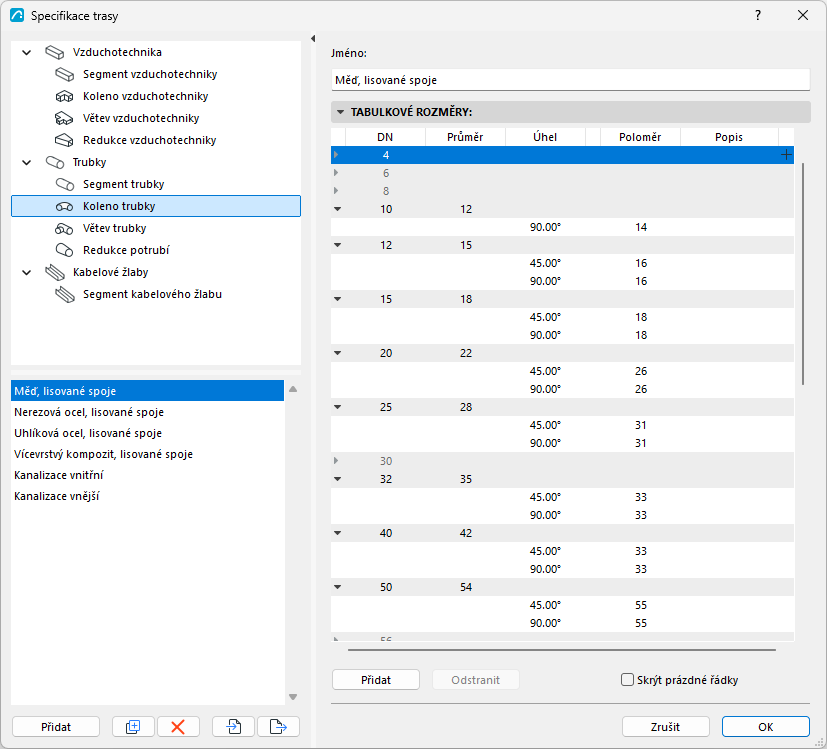

Definujte úhly kolen
Nakonfigurujte libovolné standardní úhlové parametry pro kolena a větve potrubí nebo vzduchotechniky.
Nastavení rozměrů větví
Rozměry větve zahrnují více částí:
