Větve a odbočky
Dostupné s Archicad Collaborate.
Budujte svou TZB trasu intuitivně: vyberte TZB nástroj a kliknutím na existující trasu přidejte větve, odbočky atd.
Viz také Grafická úprava trasy.

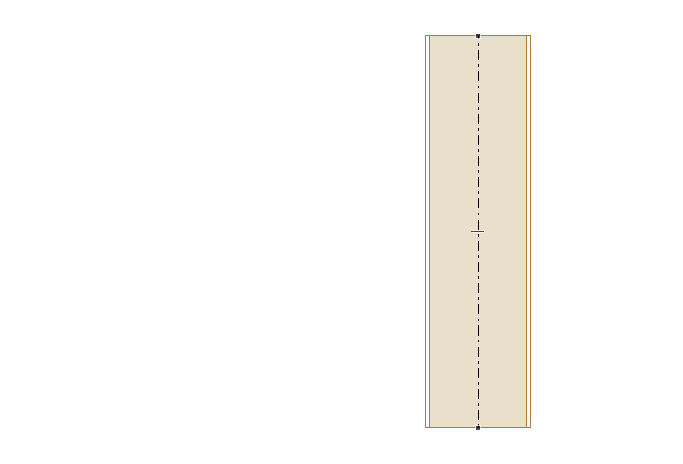

Automatické přidání větve propojením tras
Když připojíte vzduchotechniku nebo potrubí k jiné vzduchotechnice/potrubí, automaticky se vloží větev.
Původní trasa se rozdělí na více prvků trasy.
Trasy můžete propojovat, i když mají různé typy TZB systémů.
Obě propojené části si zachovají svůj příslušný typ TZB systému.
Například: propojte potrubní systém pitné teplé vody s cirkulací pitné vody, nebo propojte odpadní vodu se systémem větrání odpadních vod.
Podívejte se na video: Propojení potrubí z různých systémů
Přidat odbočku
Pomocí nástroje odbočky umístěte prvek odbočky a poté k němu připojte potrubí. Automaticky se vytvoří přechodový prvek.
Automatická konverze kolena na větev
Při přidání nového segmentu potrubní trasy z existujícího kolena je koleno automaticky převedeno na T-kus nebo větev. Tato konverze funguje i v případě, že nové potrubí má jiný průměr než stávající.
