Správce zatížení (pro zatěžovací stavy a skupiny zatížení)



Ve Správci zatížení jsou zobrazeny všechny Zatěžovací stavy uspořádané ve Skupinách zatížení.

Ve Správci zatížení můžete také importovat a exportovat zatěžovací stavy a skupiny zatížení.

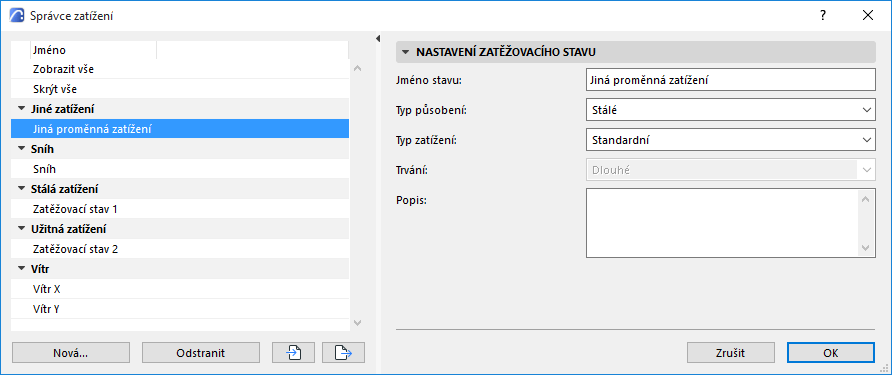

Obrázek 1. Správce zatížení s vybraným zatěžovacím stavem

Otevření Správce zatíženíStructuralLoadManager_18x1800279.jpg

Použijte jeden z následujících postupů:

  • Volby > Správce zatížení
  • Nástrojová lišta Statika
  • Použijte tlačítko Upravit zatížení v okně Kombinace zatížení

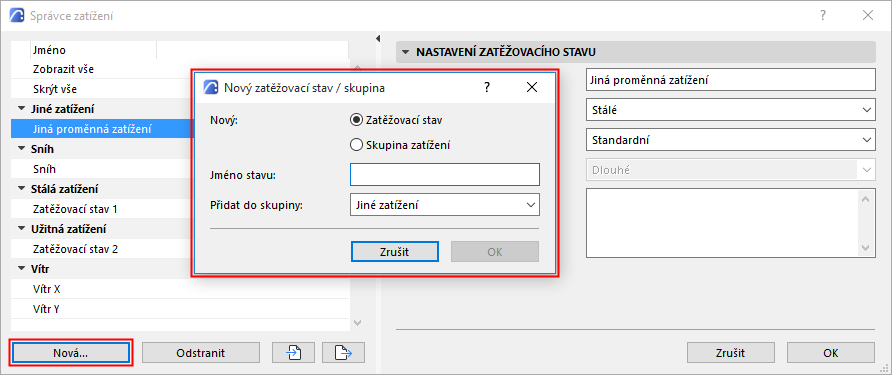

Vytváření skupiny zatížení nebo zatěžovacího stavu

  1. Klikněte na tlačítko Nová
  2. Vyberte Zatěžovací stav nebo Skupinu zatížení.


Nový zatěžovací stav:

  1. Přidat do skupiny: Vyberte skupinu zatížení nového zatěžovacího stavu a klikněte na OK.
  2. Nový zatěžovací stav bude zobrazen v seznamu v levé části okna.
  3. Označte zatěžovací stav a upravte jeho nastavení v pravé části okna.

Nová skupina zatížení:

  1. Zadejte jméno skupiny a klikněte na OK
  2. Nový skupina zatížení bude zobrazena v seznamu v levé části okna.
  3. Označte skupinu zatížení a upravte její nastavení v pravé části okna.

Tlačítkem OK ve Správci zatížení potvrdíte provedené změny.

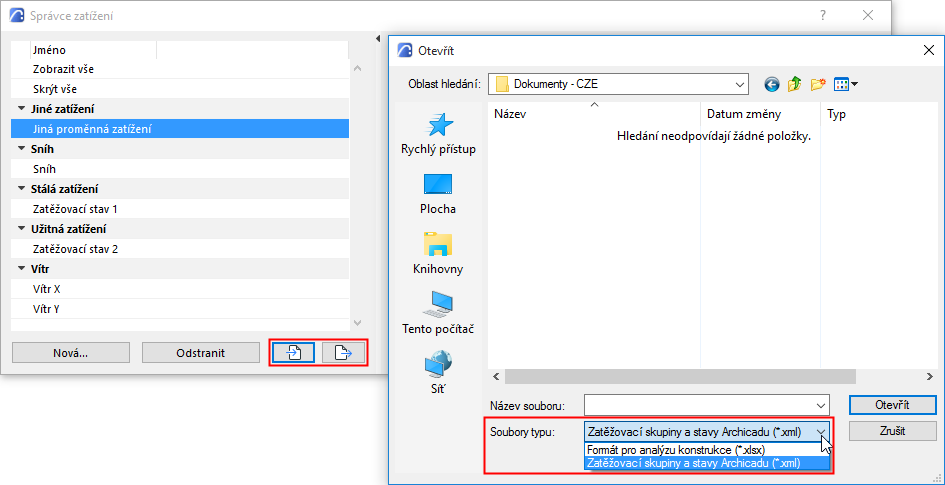

Import a export zatěžovacích stavů a skupin zatížení

Ve Správci zatížení můžete pomocí tlačítek Importovat-Exportovat přenášet skupiny zatížení a zatěžovací stavy.

  • Archicad umí tato data importovat ve formátech XML nebo SAF.
  • Archicad exportuje tato data pouze do formátu XML
