Model pro analýzu konstrukce

Přehled

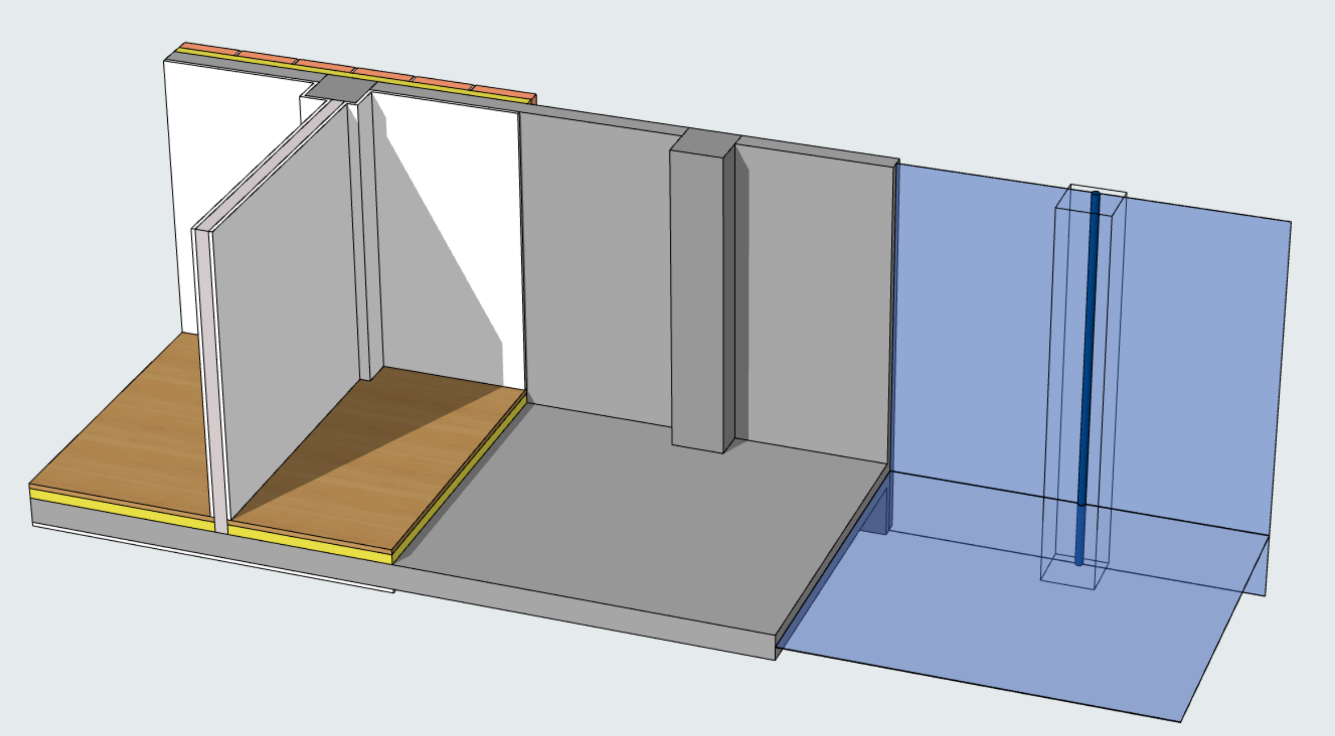

Pomocí Archicadu vygenerujete model pro analýzu konstrukce přímo z fyzického (architektonického) modelu. Analytický model je generován na pozadí, současně s fyzickým modelem. S postupnými změnami architektonického modelu se mění i asociovaný analytický model. Model pro analýzu konstrukce není samostatný model; v podstatě se jedná o zjednodušenou reprezentaci fyzického modelu.

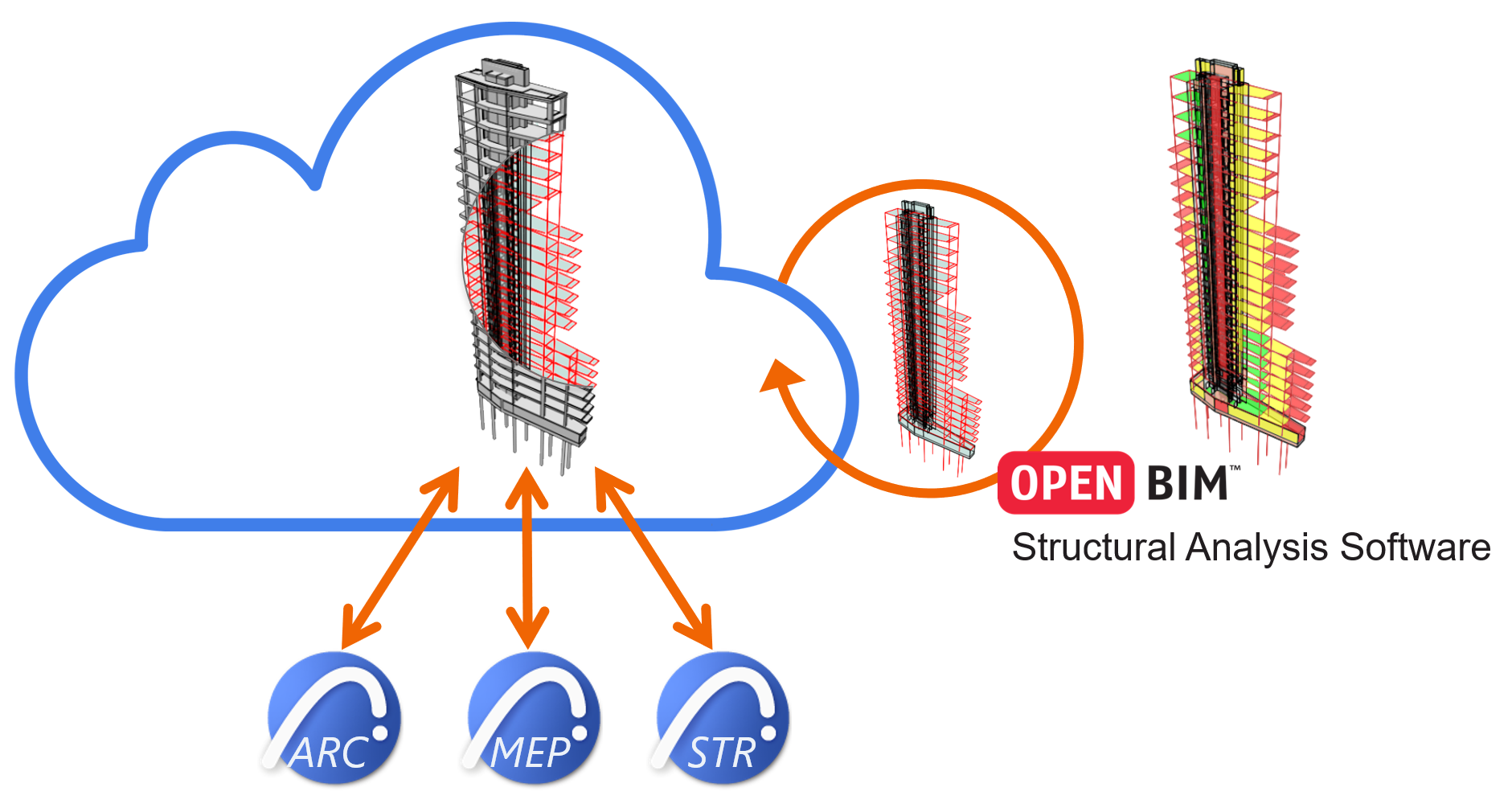

Tento analytický model lze exportovat a předat statikovi, který jej může otevřít ve svém programu pro analýzu konstrukce (např. SCIA Engineer).

V tomto programu projektant provede analytickou simulaci a navrhne optimalizaci a nezbytné změny modelu pro analýzu konstrukce. Analytický model je následně exportován do Archicadu, kde dojde k aktualizaci fyzického modelu dle navržených změn. Při této obousměrné výměně není třeba převádět data, takže nedochází k jejich ztrátě.

Spolupráci s analytickými programy zajišťuje speciální formát SAF (Structural Analytical Format), který je pro tyto programy optimalizován a umožňuje rychlejší výměnu dat (např. v porovnání s výměnou dat přes IFC soubory).

Ostatní funkce Archicadu - porovnání modelu, správa anotací, sledování změn v Teamwork projektech a kontrola fyzického a analytického modelu - jsou také v tomto procesu podporovány..

Jak generovat model pro analýzu konstrukce?

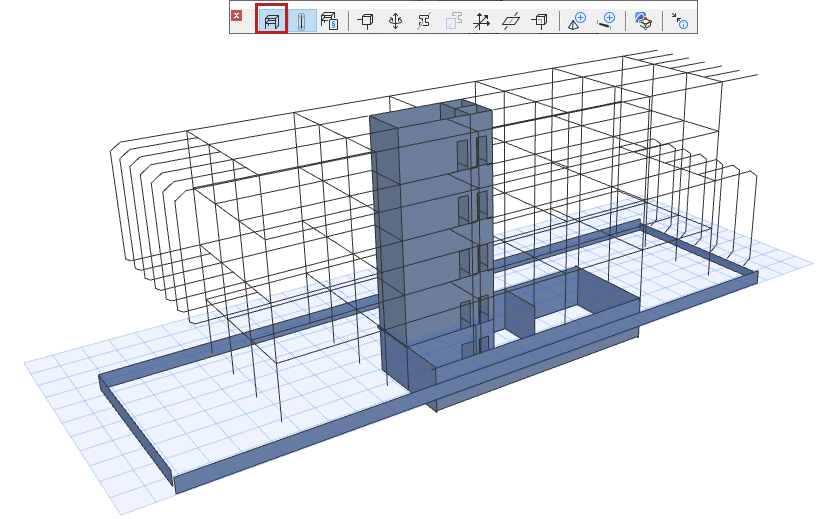

Použijte funkci Zobrazit model pro analýzu konstrukce

• v menu Zobrazení
• v nástrojové paletce Model pro analýzu konstrukce





Které prvky Archicadu jsou součástí modelu pro analýzu konstrukce?

1. Nosné prvky
2. Prvky s nosnou částí
3. Prvky vytvořené kompatibilními nástroji Archicadu. Viz Prvky modelu pro analýzu konstrukce.
   • Trámy a sloupy jsou reprezentovány 1D členy
   • Desky, zdi a střešní roviny jsou reprezentovány 2D prvky
4. Aktivní nastavení na úrovni prvku (zapnutá volba “Člen konstrukce” v nastavení prvku)
5. Prvek zobrazený aktuálním filtrem rekonstrukcí (“Bouraný” nebo “Nový” prvek skrytý v aktuálním zobrazení nebude součástí analytického modelu)
6. Spoje prvků (jak je definují skupiny průniků vrstev) jsou v analytickém modelu zohledněny
7. Viditelnost vrstev není zohledněna. Součástí analytického modelu můžou být i prvky ve skrytých vrstvách.





Výchozí umístění 1D a 2D prvků

Člen analytického modelu je generován v těžišti (1D členy) nebo ve středové rovině nosné vrstvy prvku (2D členy).

Ruční úpravy členů analytického modelu

Generovanou geometrii členů můžete upravit dvěma způsoby:

• Úprava excentricity. Pomocí excentricity můžete například upravit výchozí umístění 2D členu desky tak, aby byl vždy generován na horním povrchu.

  Viz Excentricita.

• Ruční úprava konstrukčního členu

  Viz Ruční úprava členů analytického modelu.

Automatické úpravy dle Pravidel Generování

“Pravidle generování modelu pro analýzu konstrukce” jsou automaticky použity vždy, když je model vytvářen.

Tato pravidla upravují geometrii 1D a 2D členů a definují některá uložení uzlů a hran. Jejich účelem je optimalizace a správnost modelu pro analýzu konstrukce a zajištění kompatibility s externími výpočtovými programy.
