Okno Kombinace zatížení

Kombinace zatížení obsahuje data všech zatížení, která na konstrukci působí v jeden čas. Většina analytický programů používá data kombinací zatížení pro výpočet dopadů těchto zatížení a přidává k nim různé koeficienty a násobitele.

Kombinace zatížení jsou v Archicadu použita kvůli kompatibilitě s těmito analytickými programy. V Archicadu mají pouze funkci zachovat a spravovat data (nejsou určená pro výpočet).



Otevřete okno Kombinace zatížení jedním z následujících způsobů:

  • Volby > Kombinace zatížení
  • Nástrojová liště Zatížení konstrukce

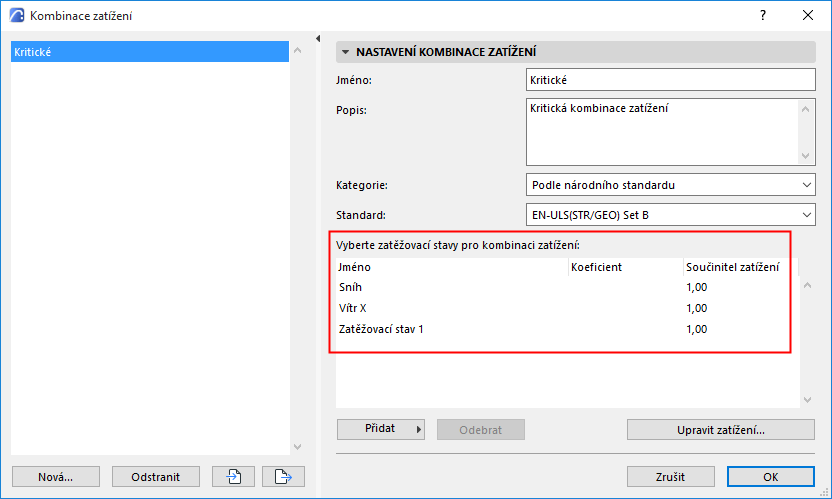

Kombinace zatížení projektu jsou vypsané nalevo.

Nastavení každé označené kombinace je zobrazené napravo, její zatěžovací stavy jsou vypsané s koeficientem a násobitelem.



Nastavení kombinace zatížení

Jméno

Jména kombinací zatížení se nesmí opakovat.

Popis

Ke kombinaci můžete přidat další informace, které uživatelům pomůžou při zadávání jejich hodnot

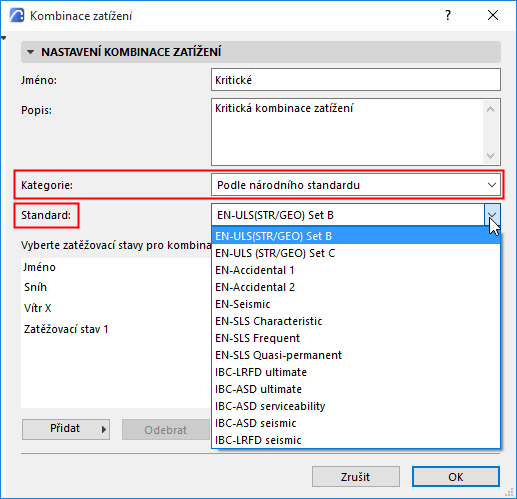

Kategorie

Vyberte z nabídky:

  • typ mezního stavu nebo
  • podle národního standardu. V takovém případě: vyberte ze seznamu požadovaný Standard.


Vytvoření zatěžovacího stavu

Každý zatěžovací stav může být součástí kombinace zatížení (bez ohledu na skupinu zatížení)

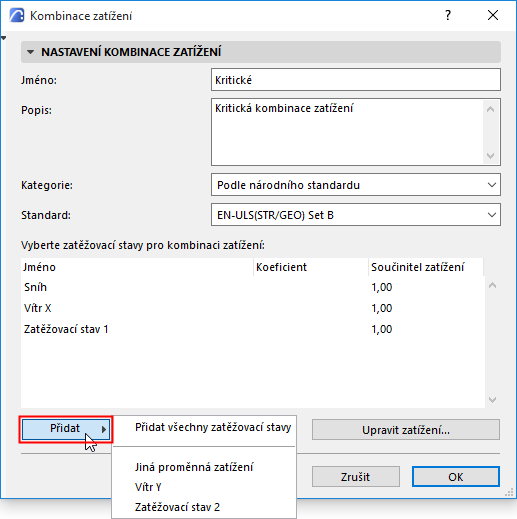

Ve spodní části okna Kombinace zatížení klikněte na Přidat:

  • Vyberte zatěžovací stav, který chcete přidat do této kombinace zatížení
  • nebo použijte Přidat všechny zatěžovací stavy


Úprava zatížení...

Kliknutím na Upravit zatížení otevřete Správce zatížení.

Vytvoření nové nebo duplikování stávající kombinace zatížení

  1. Klikněte na tlačítko  Nová ve spodní části okna Kombinace zatížení.

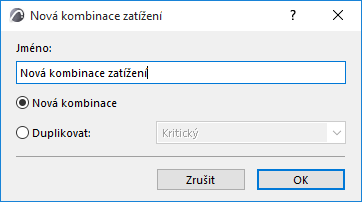

  2. Objeví se okno Nová kombinace zatížení: Vyberte, jestli chcete vytvořit novou, nebo duplikovat stávající.
  3. Novou/duplikovanou kombinaci zatížení pojmenujte, pak klikněte na OK.

  4. Upravte nastavení kombinace zatížení, tlačítkem OK zavřete okno Kombinace zatížení.

Import a export kombinací zatížení

V okně Kombinace zatížení můžete pomocí příkazů Import-Export přenášet data kombinací zatížení.

  • Archicad umí tato data importovat ve formátech XML nebo SAF.
  • Archicad exportuje tato data pouze do formátu XML
