Vytvoření/aktualizace užitných zatížení
Díky této funkci můžou statikové automaticky generovat užitná zatížení zón.
Jak to funguje
- Namapujte zóny (prostřednictvím jejich klasifikace) do příslušné kategorie zatížení
- Kategorie zatížení určují hodnoty užitného zatížení. Archicad obsahuje výchozí definice kategorií zatížení, které si můžete podle potřeby upravit.
- Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat zatížení
Které zóny vytvářejí užitná zatížení?
Užitná zatížení se generují pro zóny, které splňují následující podmínky:
Aktivní volba: Generovat užitné zatížení

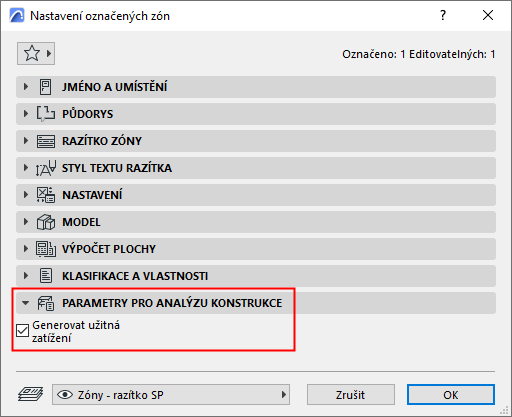

Tuto funkci aktivujte v nastavení zóny nebo v Infopaletce (panel Parametry pro analýzu konstrukce):
Klasifikace zóny

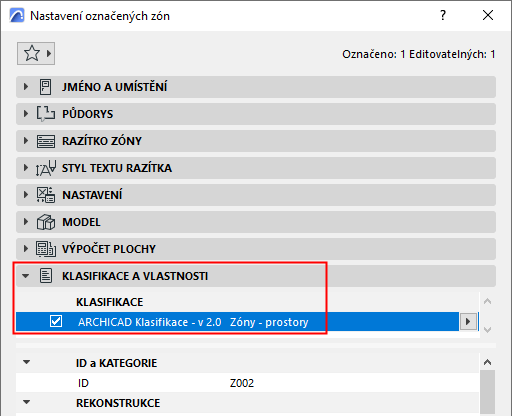

Klasifikujte zónu v nastavení zóny nebo v Infopaletce (panel Klasifikace a vlastnosti):
Nastavení mapování zatížení
- Otevřete Volby > Mapování zatížení

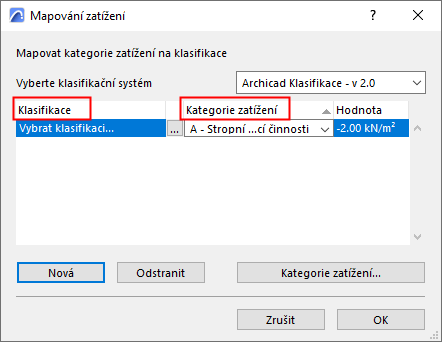

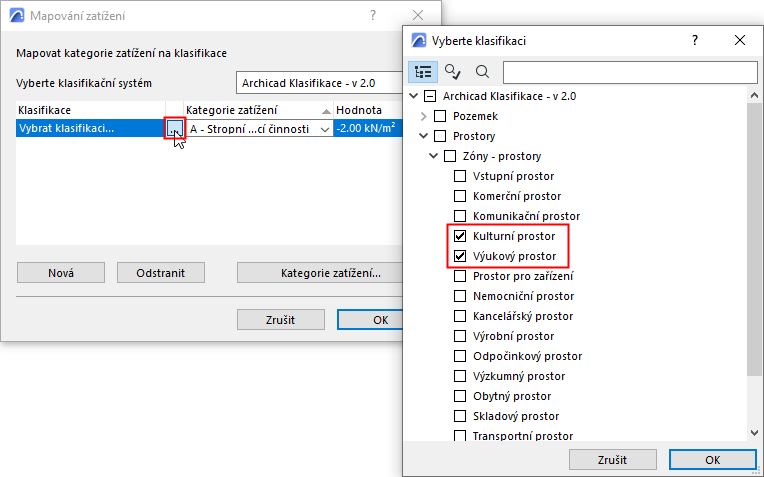

- Pomocí této tabulky namapujte klasifikace (levý sloupec) ke kategoriím zatížení.
- Pomocí tlačítka Přidat vytvořte libovolný počet pravidel mapování
- V tomto okně jsou zobrazeny hodnoty kategorií zatížení (chcete-li tyto hodnoty upravit, použijte okno Kategorie zatížení)
- K jedné kategorii zatížení můžete namapovat jednu i více klasifikací zón: zde jsou klasifikace "Zasedací místnost" a "Kancelář" mapovány k jedné kategorii zatížení.
Příkaz Generovat užitná zatížení
- Musí být zapnutý model pro analýzu konstrukce: Použijte funkci Zobrazit model pro analýzu konstrukce
- Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat zatížení
- Zaškrtněte volbu Užitná zatížení.
- Vyberte pro užitné zatížení zatěžovací stav.
- Klikněte na OK.
Zkontrolujte výsledná plošná zatížení ve 3D.
Aktualizace užitných zatížení
Když se model změní, můžete stejným způsobem užitná zatížení aktualizovat:
Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat zatížení
Nová užitná zatížení se vytvářejí, aktualizují nebo odstraňují tak, aby odrážela změny v modelu (např. geometrie nebo klasifikace zóny).
