Nastavení nástroje Zatížení

V Archicadu jsou tři nástroje Zatížení:

  • Bodové zatížení konstrukce
  • Lineární zatížení konstrukce
  • Plošné zatížení konstrukce


Nastavení nástroje otevřete dvojklikem na vybraný nástroj v nástrojové paletce.

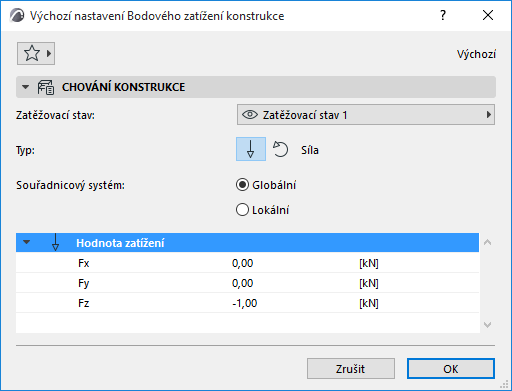

Nastavení Bodového zatížení

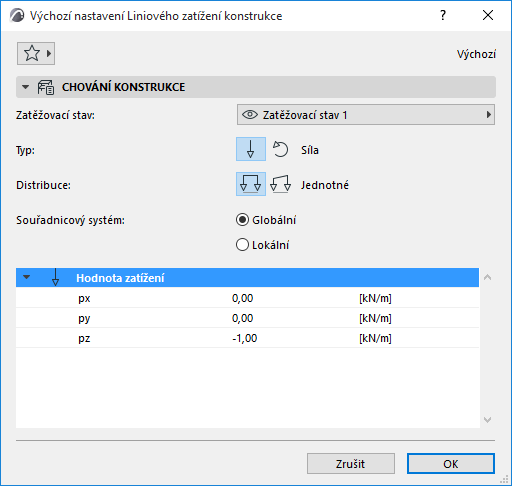

Nastavení Liniového zatížení

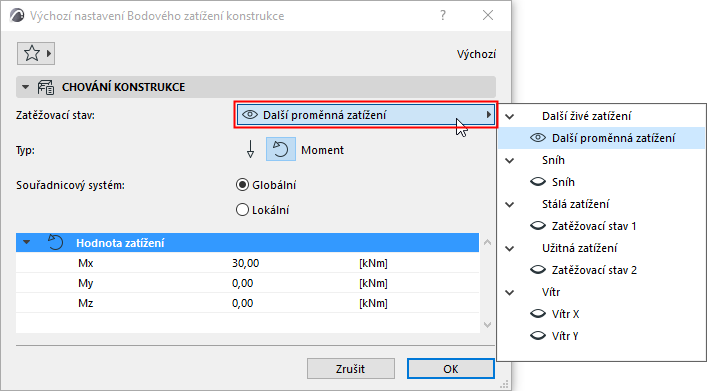

Zatěžovací stav

Vyberte zatěžovací stav tohoto prvku zatížení.



Zatěžovací stav definuje, jestli je prvek zatížení v modelu viditelný nebo ne (podobně jako viditelnost prvků v závislosti na stavu jeho vrstvy).

Note:

  • Nastavte viditelné zatěžovací stavy pomocí paletky Zatěžovací stavy, která je automaticky viditelná ve statických profilech pracovního prostření.
  • Zobrazený zatěžovací stav je možné uložit zvlášť pro každé zobrazení v nastavení zobrazení.

Typ

Vyberte, jestli se zatížení bude chovat jako síla nebo moment.

Moment je znázorněn dvojitou zakřivenou šipkou.

ForcePointLoad00285.png     MomentPointLoad00286.png

Bodová síla                                                    Bodový moment

Distribution (pouze Liniové zatížení)

Popisuje distribucí zatížení po jeho délce.

  • Jednotné: Zatížení je po délce distribuováno rovnoměrně. Hodnoty zatížení jsou na obou koncích shodné.
  • Lichoběžník: Hodnoty zatížení se na koncích liší. Intenzita zatížení se mezi koncovými body lineárně mění.

Souřadnicový systém

Definuje interpretaci směrového vektoru hodnoty zatížení.

  • Globální (souřadnicový systém): globální souřadnicový systém projektu
  • Lokální (souřadnicový systém): směr je určen podle mateřského prvku zatížení

Hodnota zatížení

Nastavte sílu zatížení v každém směru

Hodnota bodového zatíženi

Popis

Bodová síla

Fx, Fy, Fz

Velikost síly působící ve směru X, Y a Z.

Bodový moment

Mx, My, Mz

Velikost momentu působícího kolem os X, Y a Z.

Hodnota liniového zatížení

Popis

Liniová síla

px, py, pz

Velikost síly působící ve směru X, Y a Z po celé délce liniového zatížení

px1, py1, pz1

Velikost síly působící ve směru X, Y a Z v počátečním bodu liniového zatížení

px2, py2, pz2

Velikost síly působící ve směru X, Y a Z v koncovém bodu liniového zatížení

Liniový moment

Mx, My, Mz

Velikost momentu působícího kolem os X, Y a Z po celé délce liniového zatížení

Mx1, My1, Mz1

Velikost momentu působícího kolem os X, Y a Z v počátečním bodu liniového zatížení

Mx2, My2, Mz2

Velikost momentu působícího kolem os X, Y a Z v koncovém bodu liniového zatížení

Hodnota plošné síly

Popis

px, py, pz

Velikost síly plošného zatížení působící ve směru X, Y a Z.

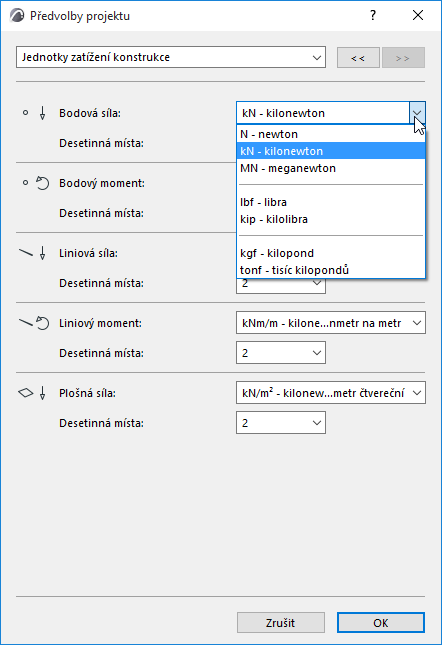

Jednotky zatížení konstrukce (Předvolby projektu)

V okně Volby > Předvolby projektu > Jednotky zatížení konstrukce můžete nastavit jednotku pro každý typ zatížení:
