Zobrazení modelu pro analýzu konstrukce

Nastavení zatěžovacího stavu

Analytický model lze zobrazit v půdorysech, řezech a 3D zobrazeních.

Použijte příkaz pro zobrazení/skrytí Modelu pro analýzu konstrukce


  • v nástrojové paletce Model pro analýzu konstrukce
  • v menu Zobrazení

Nastavení je vázané na zobrazení (v jednom zobrazení může být zapnuté, v jiném vypnuté).


Důležité: Prvky Archicadu jsou součástí modelu pro analýzu konstrukce, pouze pokud mají určitou geometrii a nastavené vlastnosti. Viz Prvky modelu pro analýzu konstrukce.

Zobrazit průhledný fyzický model

Pokud je Model pro analýzu konstrukce zobrazený:

Můžete použít volbu pro zobrazení průhledného fyzického modelu v aktuálním zobrazení:



Zobrazení prvků modelu pro analýzu konstrukce

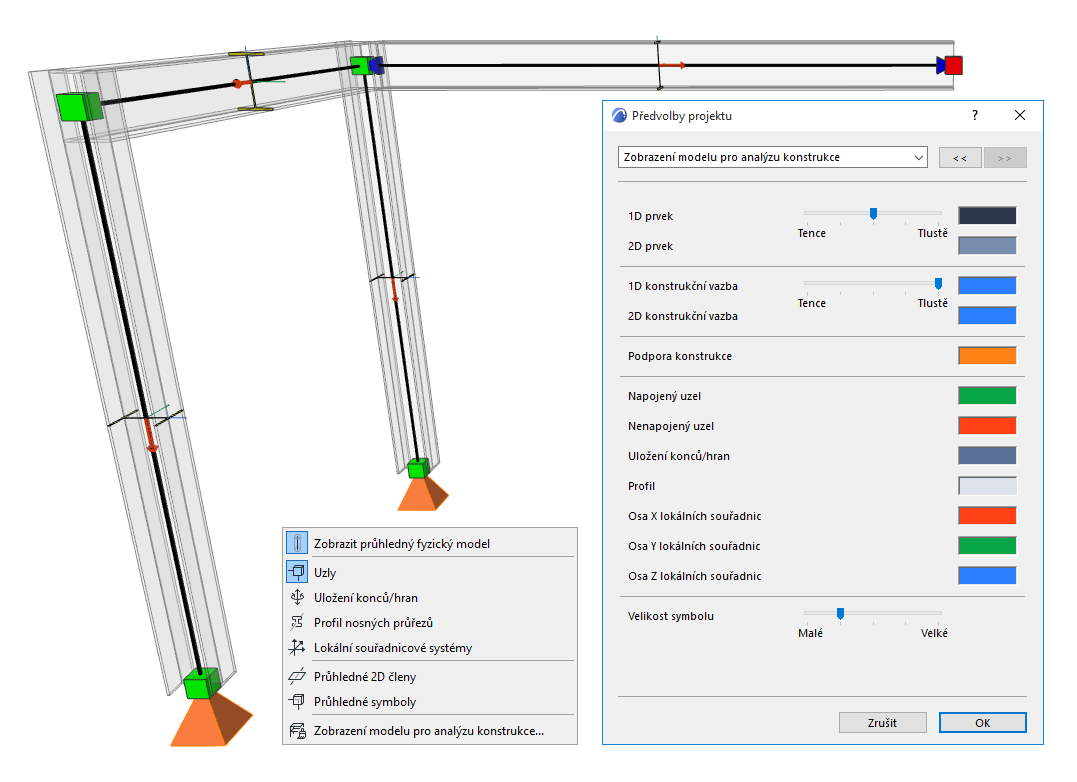

Následující volby můžete použít pro zobrazení nebo skrytí částí analytického modelu. Volby jsou dostupné:

  • V nástrojové liště Model pro analýzu konstrukce
  • V menu Zobrazení > Volby modelu pro analýzu konstrukce
  • V menu Zobrazení > Prvky ve 3D zobrazení > Filtr prvků a řez ve 3D (pro konstrukční podpory a vazby)

Barvy můžete upravit zde: Zobrazení modelu pro analýzu konstrukce (předvolby)



Zobrazení uzlů

Budou zobrazeny uzly na koncích a v rozích 1D a 2D členů.



Napojení uzlů: Barva

Výchozí nastavení:

  • Zelený uzel reprezentuje správné napojení nebo průnik analytických členů
  • Červený uzel reprezentuje bod nebo konec, který je volný (není třeba napojení) nebo nenapojený/bez podpory:
    Obrázek 1. 1: S podporou, 2: Napojeno, 3: Volné uložení (konzola), 4: Nenapojeno, 5: Bez podpory

Zobrazení uložení konců/hran

Touto volbou lze zobrazit symboly profilů v modelu pro analýzu konstrukce.

Viz Symboly uložení konců/hran .



Zobrazení profilů nosných částí prvků

Pouze 1D členy obsahují průřez. Touto volbou lze zobrazit symboly profilů v modelu pro analýzu konstrukce.

Pokud chcete symboly zobrazit průhledně: Použijte Průhledné symboly.



Zobrazení lokálního souřadnicového systému

Můžete zobrazit lokální souřadnicový systém prvku (pouze ve 3D okně).

  • Lokální X: tlustá červená čára
  • Lokální Y: tenká zelená
  • Lokální Z: tenká modrá
    Obrázek 2. Lokální souřadnicový systém analytického členu

Průhledné 2D členy

Tato volba má následující efekt:

  • Zobrazí 2D členy průhledně
  • Zobrazí plošné konstrukční vazby průhledně

Průhledné symboly

Tato volba zobrazí následující symboly průhledně:

  • Uzel
  • Uložení konce
  • Pružná konstrukční vazba
  • Symboly podpor
  • Profil nosných průřezů
  • Šipky bodového zatížení ve 3D
