Příklad 4: Oříznutí

Oříznutí je opakem k natažení: zkrátí prvek analytického modelu, který nějak přesahuje.

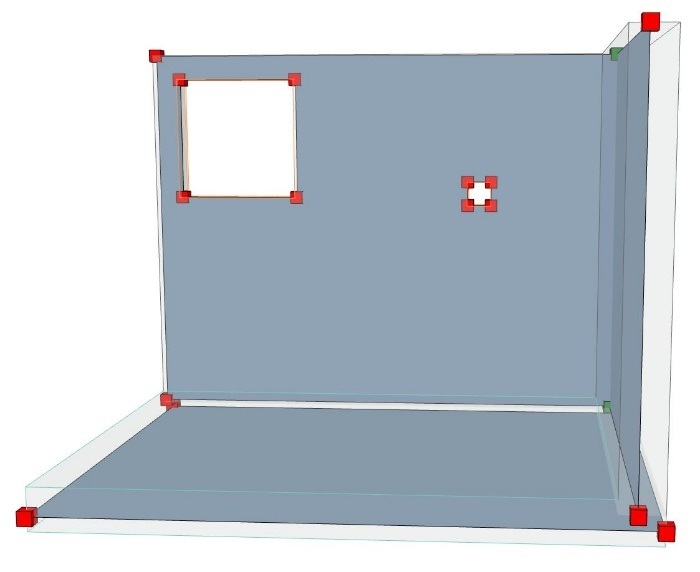

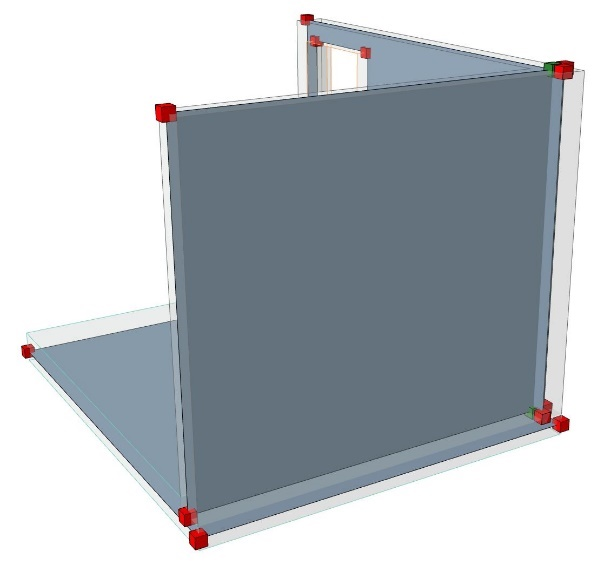

Po zapnutí modelu pro analýzu konstrukce můžeme vidět několik potenciálních problémů:



• Mezery mezi zdmi a deskou
• Hrany desky nejsou zarovnané se zdmi
• Zdi přesahují jedna přes druhou.

1. První problém, kdy je třeba napojit zdi na desku, vyřešíme adaptací typu Natáhnout.
2. Jako další je třeba vyřešit přesah hran desky přes hrany zdí pomocí adaptace Oříznout.

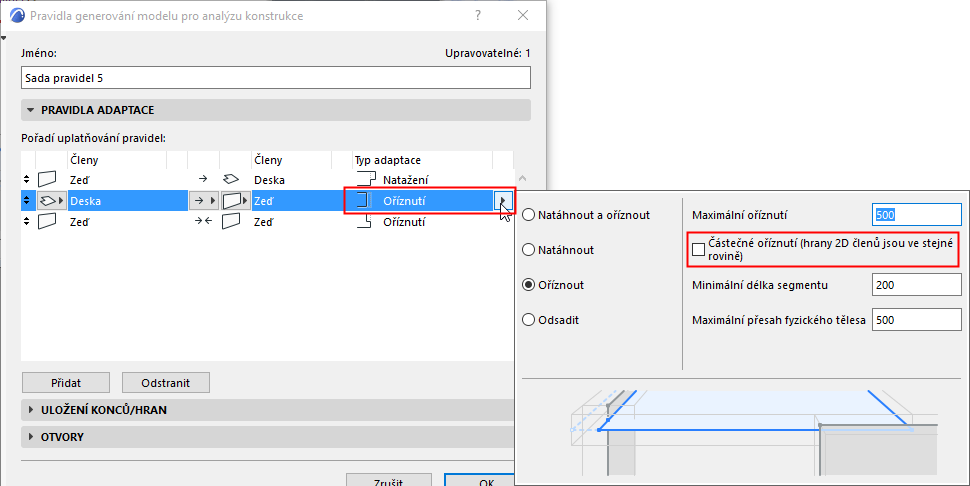

   • Parametry: V tomto příkladu použijeme oříznutí celé hrany, protože hrana desky je uložená na zdi po celé délce. Zrušíme volbu “Částečné oříznutí”.

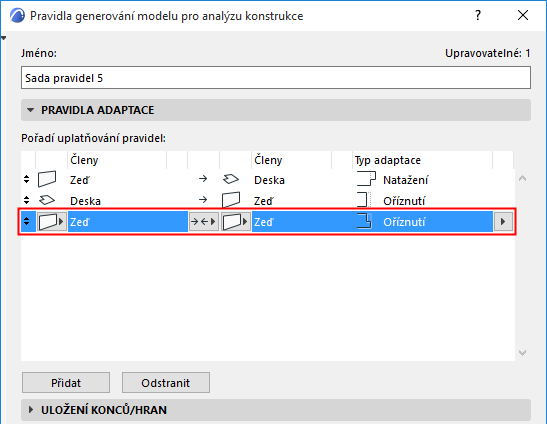

3. Třetí problém vyřešíme oříznutím hran obou zdí, které se v rohu vzájemně protínají. Zde jsou zdi z pohledu adaptace jak cílovým, tak operačním prvkem, (protože je třeba analyzovat a oříznout obě zdi) takže je použita volba “Jeden k druhému”.

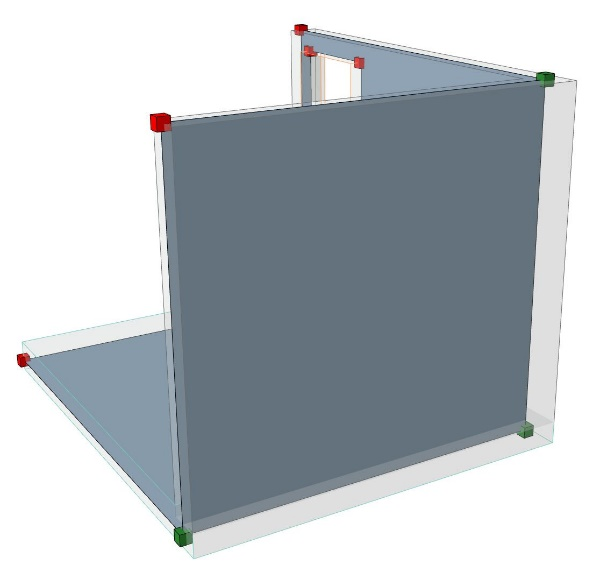

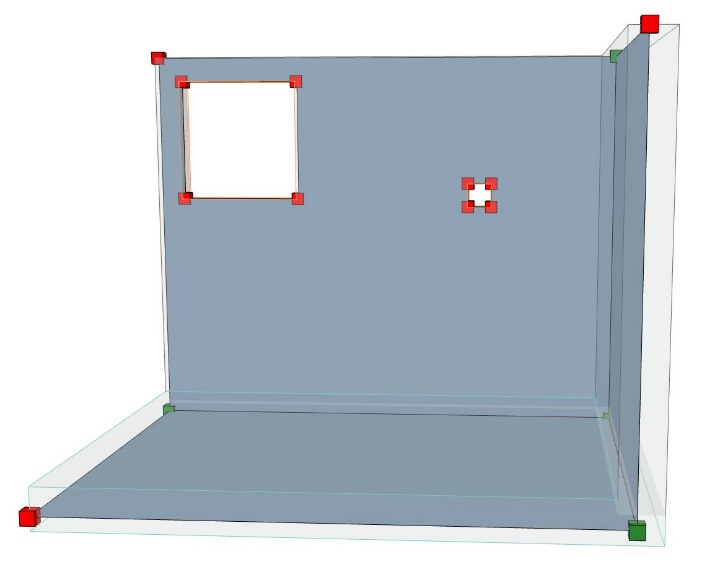

Výsledný upravený analytický model by měl vypadat následovně.
