Pomocí těchto voleb lze nastavit, jak mají výpočtové programy přečíst nastavení uložení konců a hran, které nemají napojení.
Některé programy automaticky nenapojené hrany/konce berou jako “tuhé”. Pokud takový program používáte, možná budete potřebovat tato nastavení upravit. Podrobnosti níže.

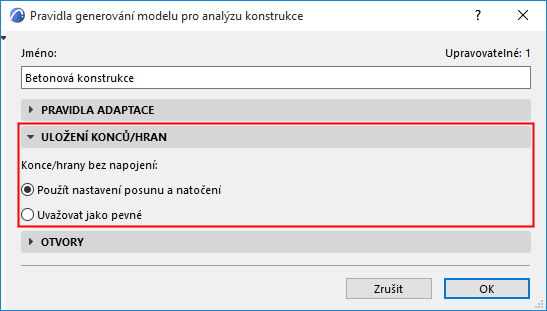

Konce/hrany bez napojení:
Použít nastavení posunu a otočení (výchozí nastavení)
Výchozí nastavení: program použije nastavení uložení konce/hrany z nastavení na úrovni prvku.
Pokud jste upravili jakékoli hodnoty posunu nebo otočení, budou tyto hodnoty použity při exportu analytického modelu do souboru SAF.
V exportovaném SAF jsou hodnoty parametru RelConnectsSurfaceEdge jako “volně” nebo “vlastní” odpovídající nastavení uložení konce/hrany.

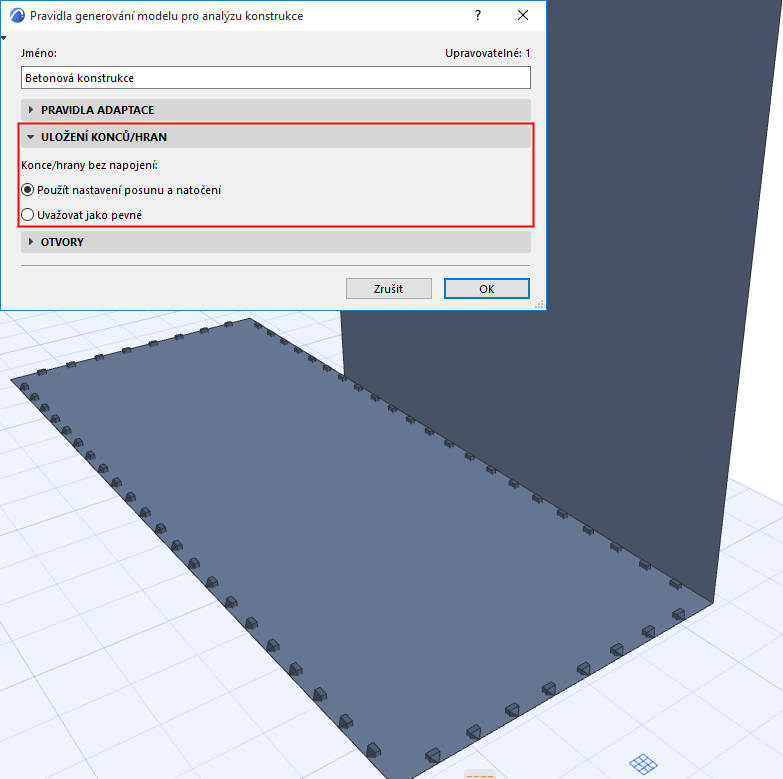

V modelu jsou symboly uložení zobrazené na všech hranách s vlastními hodnotami, jak je běžné.
Obrázek 1. Vlastní uložení hran
Uvažovat jako pevné (týká se nenapojených konců/hran)
Některé výpočtové programy berou všechny nenapojené konce, hrany a segmenty hran jako pevné.
Z Archicadu lze model exportovat tak, aby byl s těmito programy kompatibilní.
Na panelu Uložení konců/hran: Vyberte možnost Uvažovat jako pevné.
Výsledek:
Všechny nenapojené konce, hrany a segmenty hran budou exportovány jako “Pevné” bez ohledu na hodnoty nastavené na úrovni prvku.
Hodnoty parametru RelConnectsSurfaceEdge v SAF souboru jsou “Pevné”, i když jsou uložení konců/hran na úrovni prvků nastaveny jinak.

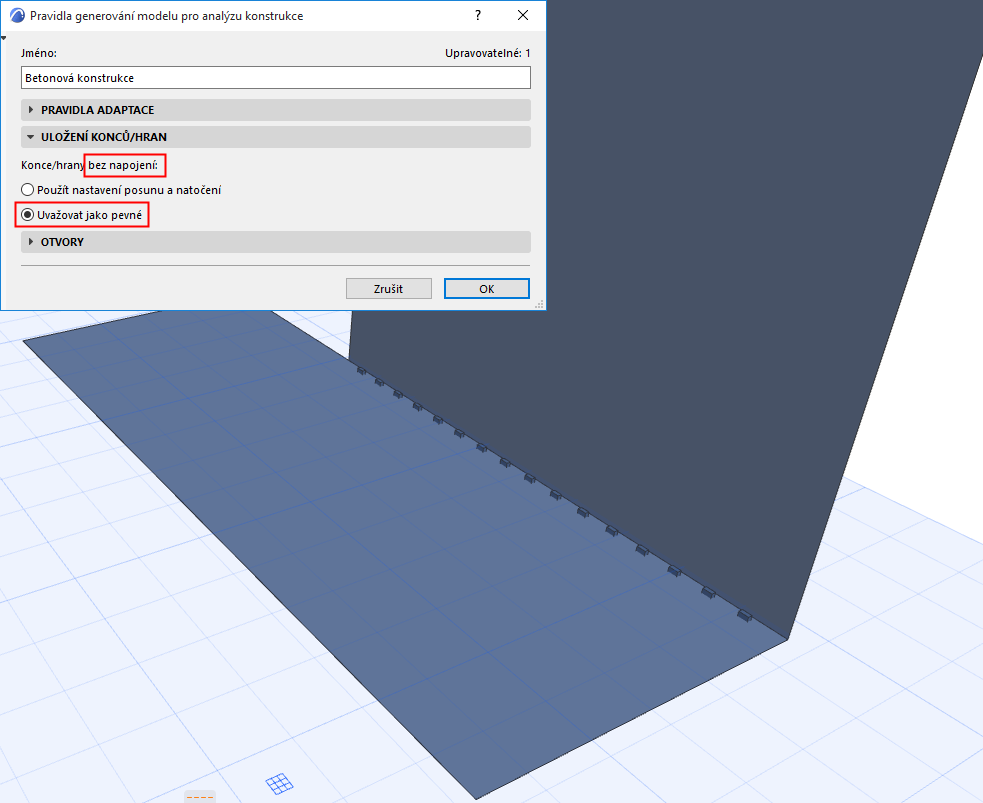

Upravené hodnoty uložení hran budou generovány a modelu budou zobrazené symboly pouze u členů, kteří jsou napojení na jiné členy. Obrázek 2. Vlastní hrana: Zobrazeno pouze podél napojeného segmentu

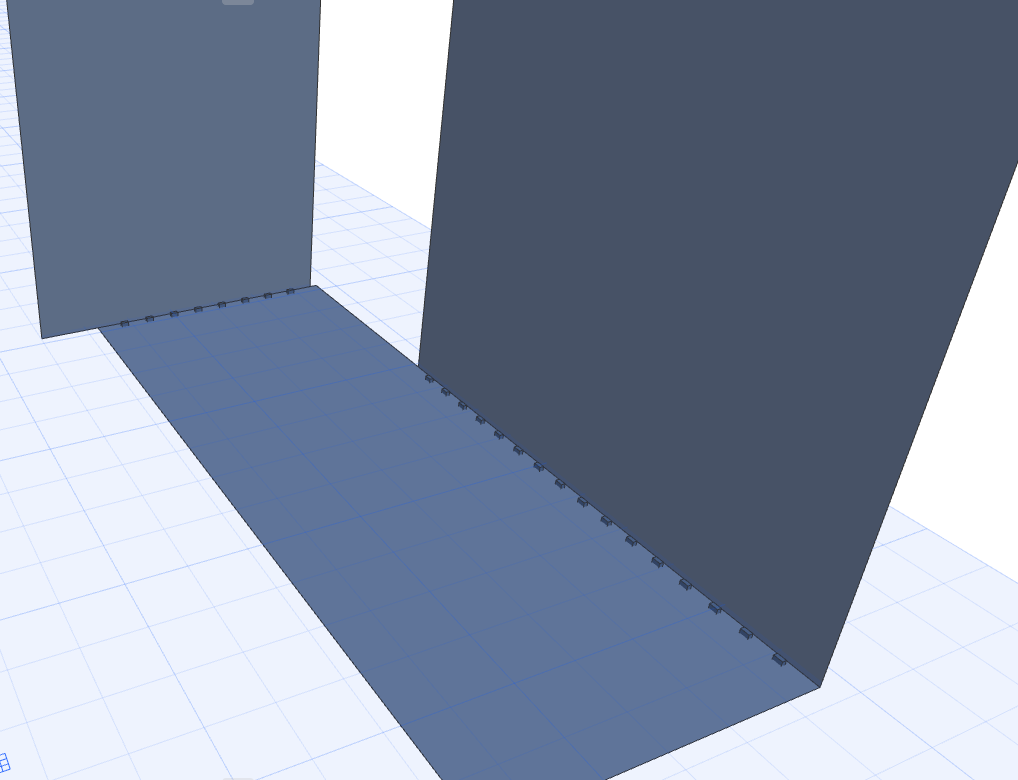

Pokud později přidáte další člen analytického modelu, budou jeho napojené hrany (segmenty) exportovány s upravenou hodnotou uložení a budou tak příslušných zobrazeních zobrazeny.
