Ruční úprava členů analytického modelu

Obecné informace

• Ručně lze upravovat pouze jeden člen najednou (nelze vybrat více členů).
• Příkazy jsou k dispozici v půdorysu, řezu, pohledu a 3D zobrazení - pokud mají v daném zobrazení smysl.
• Pokud je člen ručně upravený, nefunguje již jako cílový prvek při používání pravidel. Ručně upravený člen však stále může sloužit jako cíl pravidel pro úpravu.
• Ručně upravený člen se pohybuje (nebo se otáčí či zrcadlí) společně s fyzickým prvkem modelu.

Natažení 1D členů

1. Vyberte 1D člen a klikněte na uzel.
2. Z plovoucí paletky vyberte příkaz Natáhnout:

• Natažení délky členu

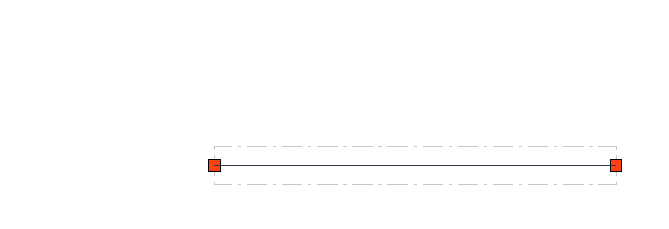

  Obrázek 1. Rovný trám - ruční natažení



• Radiální natažení délky členu (obloukové trámy): Upravte konec 1D členu při zachování jeho původního poloměru.

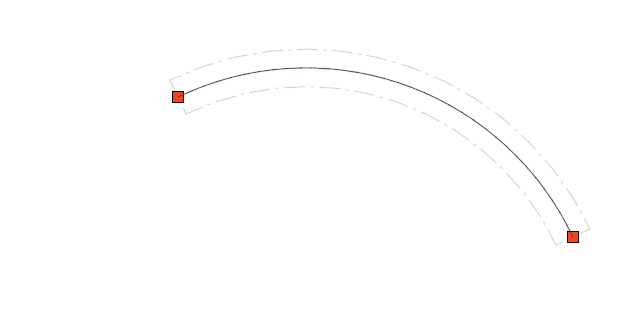

  Obrázek 2. Obloukový trám - ruční natažení



Přesunutí uzlu 2D členů

1. Vyberte 2D člen a klikněte na jeho uzel. (Není k dispozici pro rovnou zeď v půdorysu)
2. Z plovoucí paletky vyberte příkaz Přesunout uzel členu.





   Obrázek 3. Deska - přesun uzlu



Posunutí hrany 2D členu

1. Vyberte 2D člen a klikněte na jeho hranu. (Není k dispozici pro rovnou zeď v půdorysu)
2. V plovoucí paletce vyberte příkaz Posunout hranu členu.





   Obrázek 4. Deska - posunutí hrany



Vložení nového uzlu 2D členu

1. Vyberte 2D člen a klikněte na jeho hranu. (Není k dispozici pro rovnou zeď v půdorysu)
2. V plovoucí paletce vyberte příkaz Vložit nový uzel.





   Obrázek 5. Deska - vložení uzlu.



Chcete-li uzel odstranit, přesuňte jej na jiný uzel. (Žádná speciální funkce pro mazání uzlů neexistuje.)

Obnovení ručně upravených členů

Veškeré ruční úpravy můžete vrátit do původní geometrie členů.

U vybraného prvku s ručně upraveným konstrukčním členem najdete příkaz Vrátit:

• Plovoucí paletka
• Nastavení prvku nebo Infopaletka (panel Parametry pro analýzu konstrukce)



Příkaz Vrátit nemá vliv na ručně nastavenou excentricitu nebo uložení hran.

Vlastnosti ručně upravených členů

K dispozici jsou vlastnosti prvků, které vám pomohou identifikovat 1D a 2D členy, které byly ručně upraveny:

1D členy: Člen s ručním natažením

2D členy: Člen s ručně upravenou geometrií

Tyto vlastnosti se používají napříč celým rozhraním Archicadu, včetně:

• Najít a vybrat
• Správce vlastností a editor výrazů
• Porovnání analytického modelu (podrobné změny)

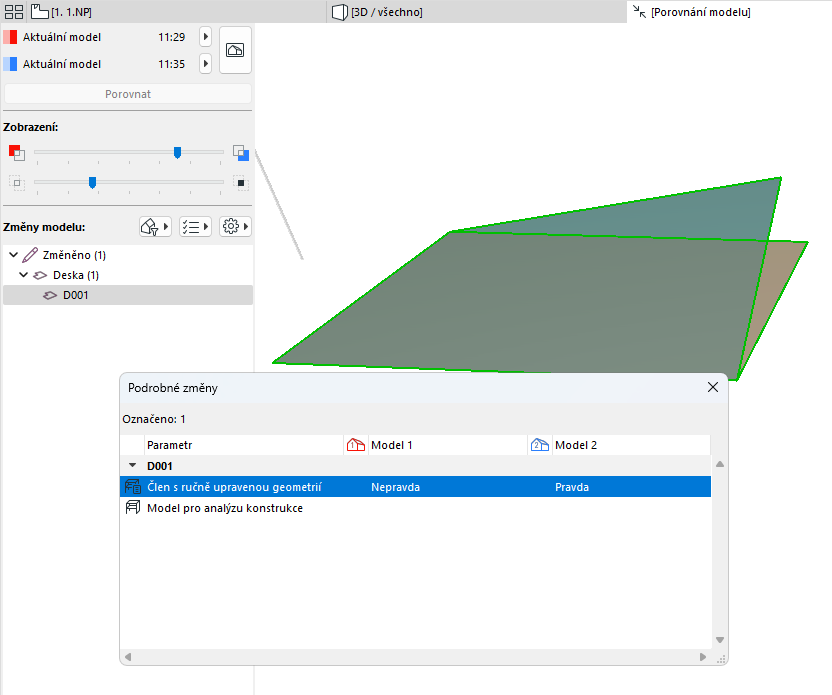

  Obrázek 6. Zobrazení ručních úprav v nástroji Porovnání analytického modelu

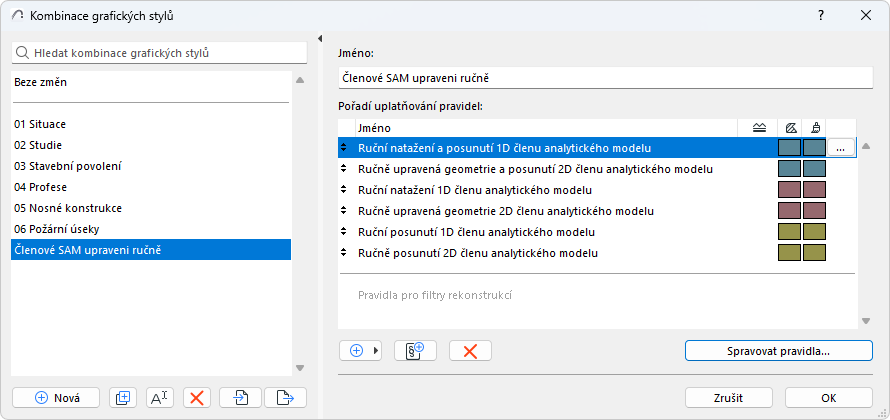

• Pravidla a kritéria pravidel grafických stylů - pomocí kombinací grafických stylů získáte okamžitou zpětnou vazbu k ručně upravovaným konstrukčním prvkům.
