Import SAF souborů do Archicadu
Jsou dva postupy pro import:
- Otevření SAF souboru v Archicadu
- Porovnání modelu, které zvýrazní rozdíly modelů při obousměrné výměně
Obě možnosti jsou popsány níže.
Použijte příkaz Soubor > Otevřít

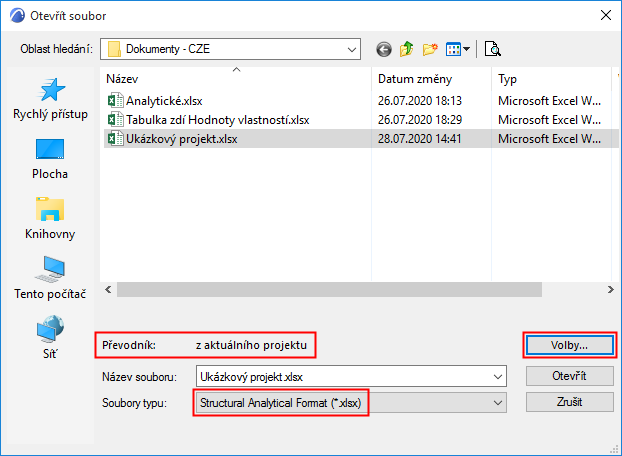

- Použijte příkaz Soubor > Otevřít, pak vyhledejte SAF soubor.
- Proces otevírání používá nastavení SAF převodníku z vámi zvoleného souboru šablony.
Obsah aktuálního souboru šablony najdete v okně Otevřít v řádku “Převodník”.

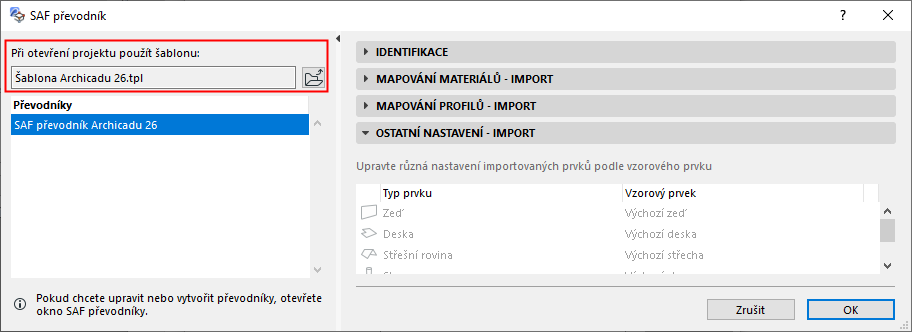

Pokud chcete použít jiný soubor šablony, klikněte na tlačítko Volby.
- Soubor SAF se otevře v programu Archicad.
- Importované prvky jsou mapovány na odpovídající protějšky v Archicadu dle nastavení zvoleného SAF převodníku. Nastavení tohoto převodníku obsahuje také definici vrstvev pro každý prvek. (Viz Ostatní nastavení - Import.)
- Po importu je automaticky aktivovaná “Vlastní” kombinace vrstev, ve které je všem vrstvám nastavená třída průniků vrstev na hodnotu 0. (Automatické napojování prvků dle priority díky tomu nebude použito a napojení prvků analytického modelu nebude narušeno.)
- Pravidla adaptací modelu pro analýzu konstrukce jsou nastavena na “Žádná pravidla” - opět, aby nedocházelo k nechtěným úpravám napojení prvků analytického modelu.
Porovnání modelu
Pokud importujete zpět model se změnami nebo kontrolujete úpravy v SAF souboru, doporučujeme použít funkci Porovnání modelu (3D model > Porovnání modelu).
Při otevírání SAF souboru pomocí porovnání modelu je nastavení převodníku automaticky převzaté z aktuálního projektu. Nicméně při výběru SAF souboru pro porovnání můžete vybrat libovolnou jinou šablonu s SAF převodníky.
