Spojit DXF/DWG

1. Použijte příkaz Soubor > Spolupráce > Spojit, pak vyberte, kde hledat soubor: buďto Ze souboru nebo Z BIMcloudu
2. V okně Spojit soubor vyhledejte potřebný soubor DXF nebo DWG.
3. Klikněte na tlačítko Otevřít.

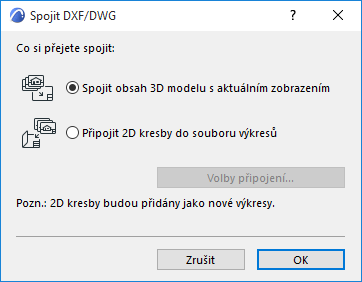

4. Zobrazí se dialogové okno Spojit DXF/DWG. Nyní máte dvě volby:





• Spojit obsah 3D modelu s aktuálním zobrazením: Zvolte tuto možnost, pokud chcete do projektu sloučit část modelového prostoru souboru DXF/DWG. Horní pohled prvků AutoCADu v modelovém prostoru DXF/DWG bude vygenerován a vložen jako 2D prvky.

  V okně jsou k dispozici další volby: Dialogové okno Spojit 3D model DXF-DWG.

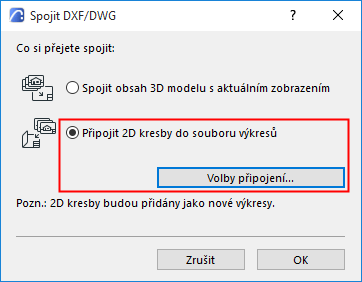

• Připojit výkresové prostory do výkresové složky: Zvolte tuto možnost, pokud chcete připojit prostory papíru souboru DXF/DWG do výkresové složky.
• Definice prostoru papíru budou převedeny na výkresy.
• Nová šablona výkresů bude vytvořena pro prostory papíru z DXF-DWG souboru, které nemají v Archicad u šablonu o odpovídající velikosti.
• Obsah výřezů z DXF-DWG budou převedeny na kresby a vloženy na výkresy. Tyto kresby nelze editovat; ve Správci kreseb se zobrazí se statusem „vložené“.
• Prvky vložené v prostoru papíru budou převedené na prvky Archicad u a vložené přímo na výkresy.

  Další možnosti najdete pod volbou Volby připojení:.

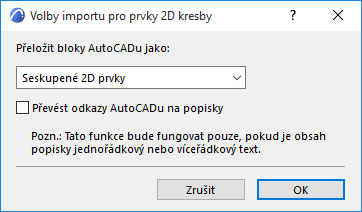

Přeložit bloky AutoCADu jako:

Nastavte možnost:

• 2D prvky
• Seskupené 2D prvky
• Knihovní prvky

  Viz Volby otevírání (Nastavení převodníku DXF/DWG).

Převést odkazy AutoCADu na popisky: Zaškrtněte, pokud chcete při spojování provést tuto akci.

Pokud toto pole ponecháte nezaškrtnuté, budou popisky AutoCADu převedeny na jednoduché 2D prvky.
