Práce s tabulkou mapování
- Každý řádek reprezentuje jedno pravidlo mapování. Pravidla můžete řadit podle sloupců - klikněte na jejich záhlaví.
- Vyberte libovolné pravidlo a nastavte datové typy nebo zadejte vlastní text.
- Každé pravidlo má čtyři sloupce s IFC daty - vlastnost, sada vlastností, typ hodnoty a typ vlastnosti - které slouží pro uspořádání IFC dat. (Všechno jsou standardní IFC definice.)
Přidání IFC vlastností do seznamu mapování:
- Klikněte na tlačítko Nové nebo

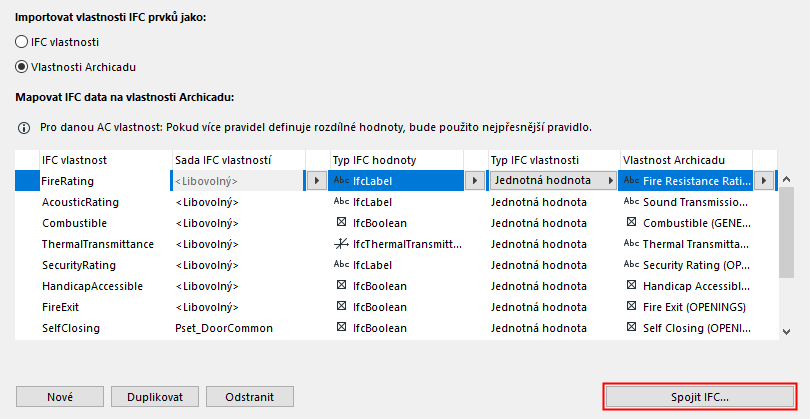

- Klikněte na možnost Sloučit z IFC a vyhledejte soubor IFC. IFC vlastnosti ze souboru budou připojeny k seznamu.
- Pomocí tlačítek Nové, Duplikovat a Odstranit můžete vytvářet a odstraňovat pravidla mapování.
Podrobnosti a příklady najdete zde: Přiřazení hodnoty vlastnosti (na základě mapování IFC vlastností)

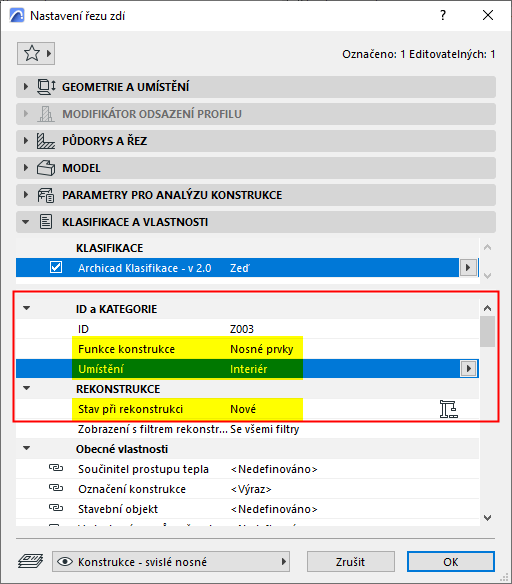

Import IFC dat na kategorie Archicad u
Následující kategorie Archicad u vždy používají odpovídající data importovaných prvků. (Následující jsou kategorie, nikoli vlastnosti Archicadu.) Tato data jsou vyplněna automaticky bez vazby na nastavení IFC převodníku.
Tato IFC data můžete pomocí tabulky mapování mapovat ručně na libovolnou vlastnost Archicadu.

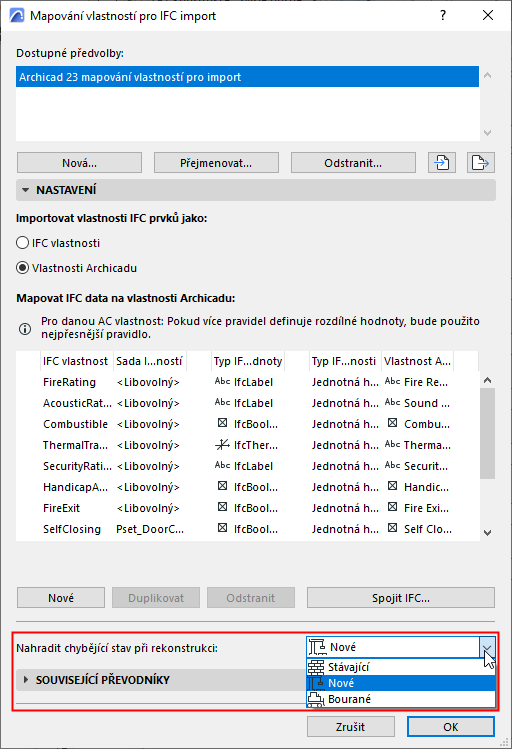

Nahrazení chybějícího stavu při rekonstrukci:
V Archicad u vyberte stav při rekonstrukci (nový, stávající nebo bouraný) pro importované prvky, které stav přidělený neměly v IFC.
Poznámka:
- Téměř při každé výměně modelu budete narážet na nedostatky s přiřazením stavů při rekonstrukci. Důvodem je, že standard IFC2x3 nemá standardizovaný formát stavů při rekonstrukci a některé aplikace exportují tato data pouze jako vlastní IFC vlastnosti.
- Při výměně dat s Revitem je “Stav při rekonstrukci” mapován na “Fázi” Revitu (za předpokladu, že pro export a import IFC je použit doplněk Vyměna IFC modelu s Archicadem).
