Nastavení referenčních rovin

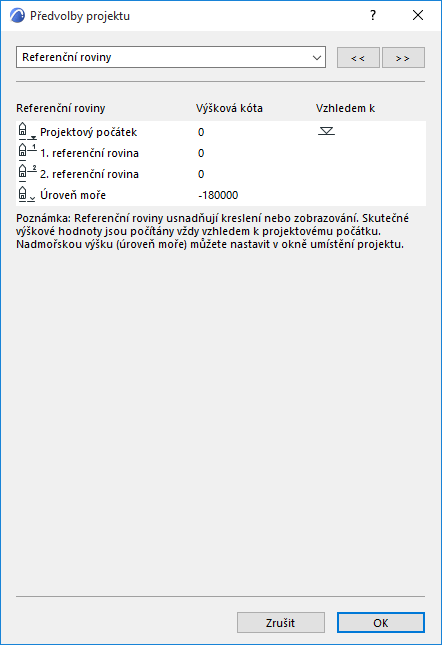

Je možné definovat volitelné referenční roviny, které budou sloužit jako pomůcka při vkládaní prvků. Nastavit je můžete v okně referenční roviny (Volby > Předvolby projektu > Referenční roviny).



Všechna tato nastavení se uplatní v paletce souřadnic a info rámečku a ve všech dialogových oknech.

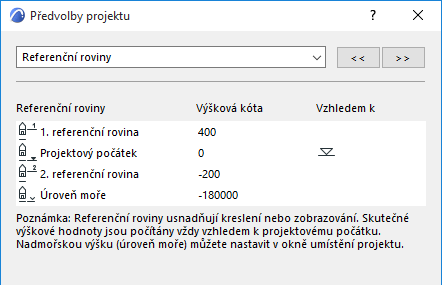

Označte jméno roviny a změňte jej podle libosti, pak napište požadovanou hodnotu do políčka Výšková kóta. V tomto případě jsme nastavili výškovou úroveň pozemku na 400 metrů.

Úroveň moře bere svou hodnotu z nadmořské výšky, kterou nastavíte v menu Volby > Předvolby projektu > Umístění projektu.

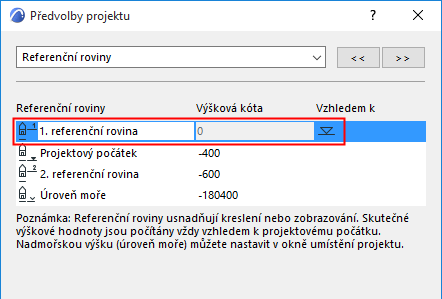

Možná pro Vás bude jednodušší počítat výškovou úroveň roviny (v tomto dialogovém okně) tak, že přepnete nulovou hodnotu na jinou úroveň než je Projektová nula. Jednoduše klikněte na políčko Vzhledem k vedle jména roviny.


Poznámka: Referenční úrovně projektový počátek nebo nadmořská výška nemůžete přejmenovat.
Poznámka: Referenční roviny jsou jen pomůckami pro zobrazení a zadávání. Změna jejich hodnoty neovlivní vložené prvky, jejichž aktuální výšková úroveň se počítá vždy od projektového počátku. Jedinou výjimkou jsou čáry sítě, které se v okně řezu nebo pohledu změně referenční roviny přizpůsobí.

Nově definované referenční roviny jsou nyní dostupné v polích spodní úroveň [k referenční rovině] v panelech Geometrie a umístění, které se vztahují ke konstrukčním prvkům a prvkům typu objekt.

Viz také Vložení konstrukčního prvku.

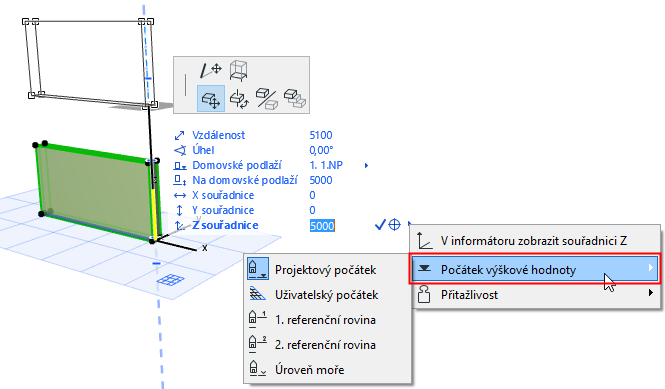

Referenční roviny je také možné použít pro zobrazení výškových hodnot (Z) v informátoru.

Viz Informátor.

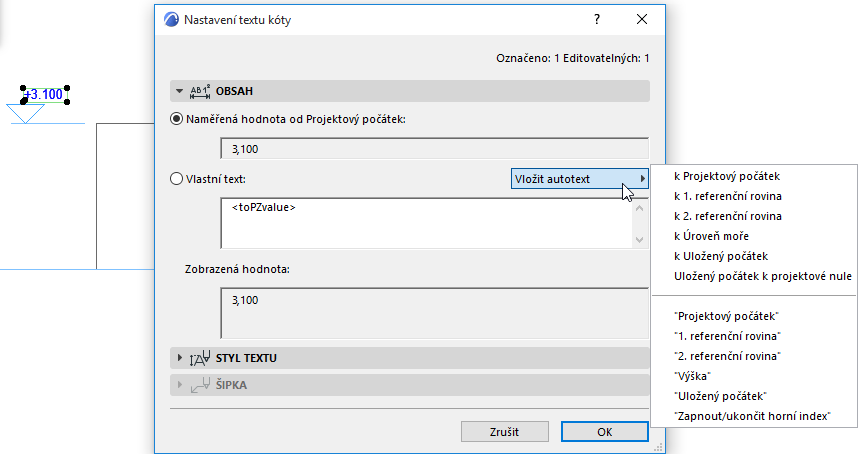

Referenční roviny můžete použít také jako zdroje autotextů - např. jako autotext použitý ve výškových kótách:
