Éditer type de ligne (symbole)

Un type de ligne symbole repose sur un motif personnalisé créé à partir d’éléments de dessin 2D copiés.

Pour créer un nouveau type ligne symbole :

1. Dessinez un modèle sur le Plan ou dans une autre fenêtre avec des Lignes, des Arcs et des Points chauds.
2. Sélectionnez les éléments 2D.
3. Choisissez Edition > Copier.
   Remarque : Seuls les arcs, les lignes et les points chauds peuvent être utilisés pour définir les lignes des symboles. Les splines, les hachures, les textes et les autres éléments seront ignorés.
4. Ouvrez le dialogue Lignes(Options > Attributs élément > Lignes).
5. Cliquez sur Nouveau.
6. Dans le dialogue Nouvelle ligne, choisissez l'option Symbole et cliquez sur OK.

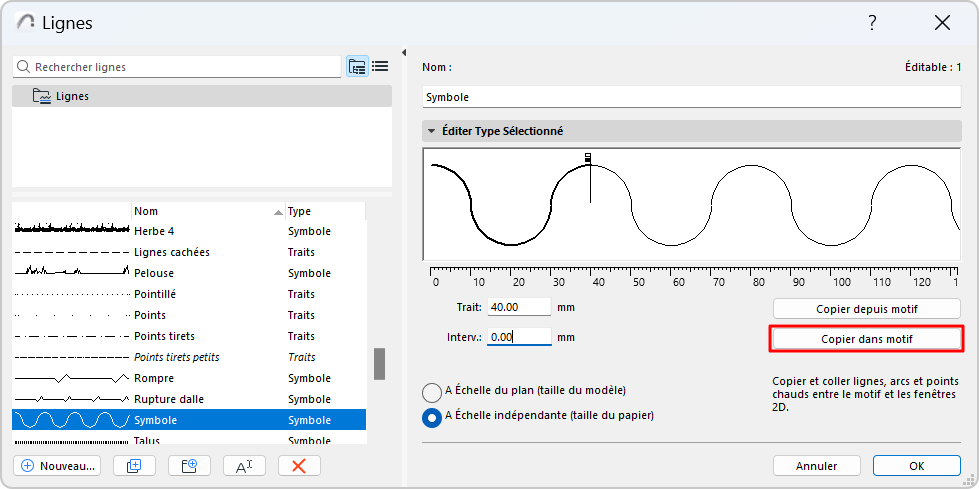

7. Dans le dialogue Lignes, cliquez sur Coller dans motif sous la section d'édition graphique.
   Remarque : Les opérations normales de Copier-Coller n'ont pas d'effet dans ce dialogue.





Le symbole apparaît dans la fenêtre d'édition.

• Drapeau noir : l'extrémité du segment de ligne.
• Drapeau blanc : l’intervalle entre chaque segment

Editez le segment de ligne et l’intervalle en faisant glisser les drapeaux horizontalement, ou éditez leur valeur dans le champ Trait ou Intervalle ci-dessous.

Les composants de ligne constituent un tout et suivent ensemble les changements d'échelle.

Dans la ligne symbole obtenue, la boîte englobante des éléments collés sera centrée sur la ligne médiane.
