Raccorder une zone à un autre élément

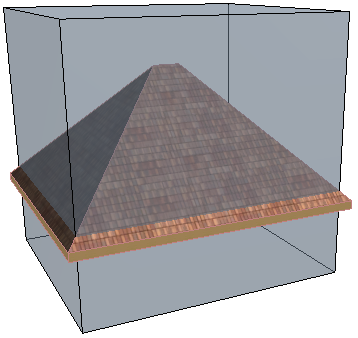

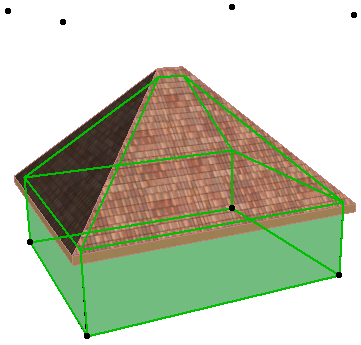

La Zone peut être raccordée aux toits à pan unique, aux dalles et aux poutres avec la commande Dessin > Extras toit >Raccorder Zone.

Vous pouvez soit sélectionner un élément (Toit, Dalle, Mur, Poteau, Poutre, Mur-rideau ou Elément de bibliothèque) et raccorder la Zone avec celui-ci, si l'élément apparaît dans cette zone, soit sélectionnez une Zone et choisir ensuite les éléments à raccorder par cette Zone.

Remarque : L'espace de la zone sera raccordée par tout élément qui s'étend sur plusieurs étages si ce dernier a une intersection avec la zone sur n'importe quel étage.

Remarque : La commande Raccorder zone ne permet de raccorder que des toits à versant unique. Dans le cas d'un toit à pans multiples, vous pouvez utiliser la fonction de raccordement associatif.

Voir Raccorder des éléments à un toit ou à une coque.

Lorsque vous raccordez une zone à un toit à pan unique, une case à cocher vous permet de ne pas tenir compte des trous (c'est-à-dire d'inclure le trou pratiqué dans le toit dans le contour de la zone.)

Vous pouvez choisir entre raccorder le haut ou le bas des espaces de Zone. Cochez les cases correspondantes pour définir les éléments que vous voulez raccorder par la zone.

Le raccord s’effectue en cliquant sur le bouton Raccorder situé au bas du dialogue.

Si vous sélectionnez dans le projet un seul type d’élément à raccorder (par exemple un toit), toutes les cases à cocher s’affichent en gris.

Les raccords de zone peuvent être annulés en sélectionnant la zone raccordée et en choisissant la commande Annuler tous les raccords dans le menu contextuel de la zone sélectionnée ou dans le menu Dessin > Extras de toit.

Remarque : Vous pouvez également choisir d'annuler le raccord quand vous mettez à jour les Zones modifiées.

Pour une description détaillée, voir Mise à jour des Zones.
