Coupes

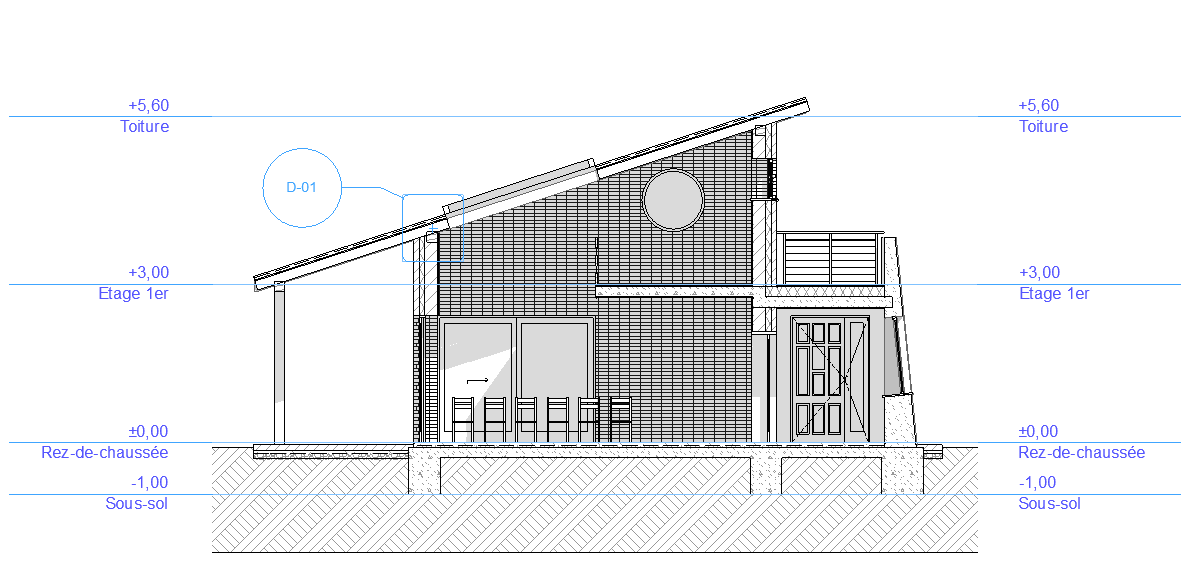

Utilisez l'outil Coupe pour générer un point de vue de coupe du Bâtiment numérique, avec une marque correspondante.

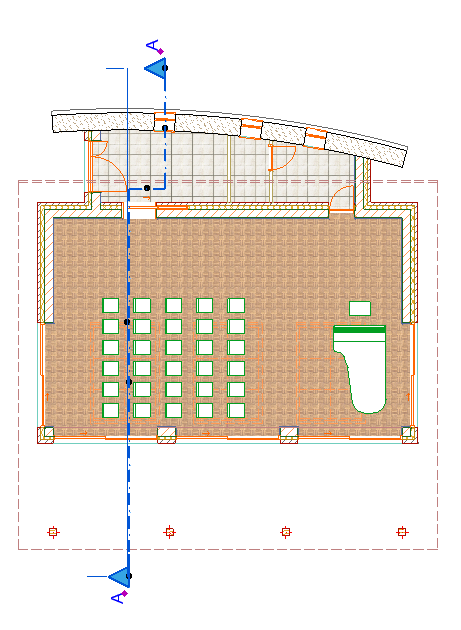

Il existe trois formes (ou types) de marque de coupe :

1. la marque source génère un point de vue de type coupe
2. la marque liée ne génère pas de point de vue, elle représente une référence à une autre vue, à un autre point de vue ou un autre dessin.
3. la marque non liée contient du texte personnalisé
   Remarque : Un autre type de point de vue coupe est la Coupe indépendante (avec ou sans marque) qui n'a pas de source dans le modèle.

   Voir Créer un point de vue indépendant de type Coupe.

Vous pouvez mémoriser les Coupes comme des vues et les placer comme dessins sur une mise en page ; il est également possible de publier directement le contenu de la fenêtre de Coupe.

Dans la fenêtre de Coupe, vous pouvez visionner et modifier des éléments, mais vous ne pouvez pas créer de nouveaux éléments de construction. (La seule exception étant l'utilisation de la commande “Translation & copie” ou Options de duplication.) Si vous collez un élément dans une fenêtre de Coupe, il sera décomposé en primitives (points, lignes, hachures).

Il est possible de placer des objets dans une fenêtre de coupe, mais ils seront considérés seulement comme des symboles graphiques. (Aucun élément du modèle 3D correspondant ne sera généré.)
