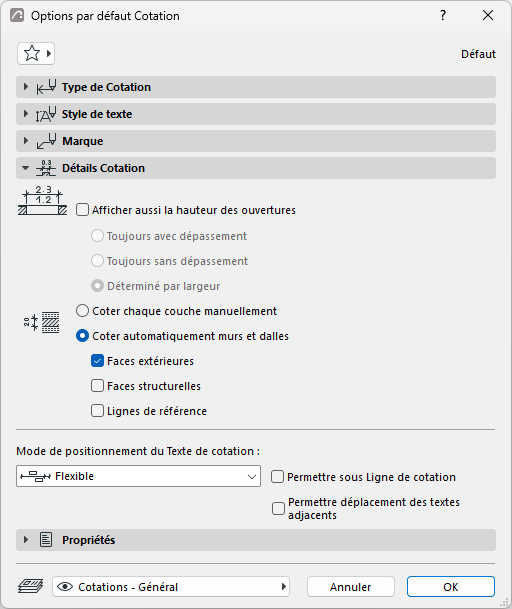

Volet Détails Cotation

Afficher aussi la hauteur des ouvertures

 Cochez cette case si vous voulez que la marque de cotation affiche la hauteur de l'ouverture en plus de son épaisseur. Si vous cochez cette case, choisissez l'un des boutons radio à droite pour définir la manière d'afficher la valeur de Hauteur :

• Toujours avec dépassement : Inclut dans la valeur de la Hauteur le dépassement vertical de l'ouverture, s'il y en a un.
• Toujours sans dépassement : N'inclut aucun dépassement en calculant la valeur de Hauteur affichée.
• Déterminé par largeur : Si la largeur cotée inclut un dépassement, affiche la hauteur avec son dépassement. Si la largeur cotée n'inclut pas de dépassement, le dépassement ne sera pas inclus dans la valeur de Hauteur affichée.

Composants de cotation des éléments composites et profilés

• Avec la méthode Manuelle, cliquez sur les extrémités de chaque couche avant de placer la cotation.





• Avec la méthode Automatique, les points de cotation sont placés sur les faces et/ou sur les lignes de référence, selon les options cochées en-dessous (au moins une catégorie doit être activée)
• Faces extérieures
• Faces structurelles
• Lignes de référence

La méthode Automatique est disponible pour les murs en Plan et pour les murs et les dalles en Coupe.

Voir aussi Cotation de l'épaisseur d'un mur ou d'une dalle.

Commentaires :

• Sur le Plan, l'âme de l'élément profilé sera coté le long de sa partie coupée.
• En Coupe, l'âme de l'élément profilé sera coté le long de sa boîte englobante.
• Si vous modifiez la structure composite ou profilée de manière à ce qu'elle n'ait plus d'âme, la cotation "âme seulement" sera automatiquement modifiée : l'épaisseur totale du mur ou de la dalle sera pris en compte par la cotation.

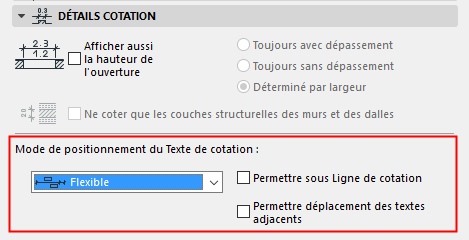

Mode de positionnement du Texte de cotation

Utilisez ces options pour définir la manière dont les Textes de cotation doivent être ajustés en cas d'encombrement.

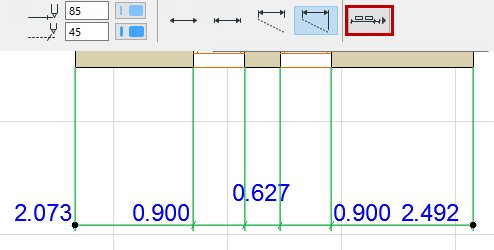

• Classique : L'algorithme utilisé par les versions antérieures d'Archicad.

Les Textes de cotation sont placés horizontalement et au centre du segment mesuré

• S'il n'y a pas assez de place, les Textes de cotation sont déplacés latéralement pour rester lisibles. Les Textes de cotation adjacents sont également déplacés latéralement.
• S'il n'y a pas assez de place pour le déplacement latéral, les Textes de cotation sont décalés verticalement, vers le haut, en lignes.

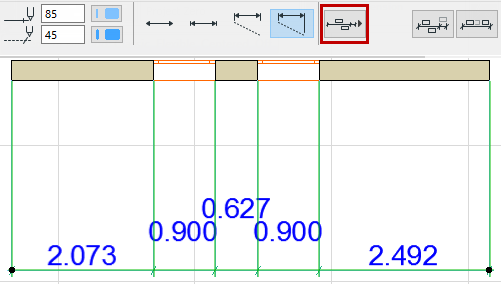

• Flexible (défaut) : Cette méthode est plus sophistiquée que la méthode Classique : elle permet un ajustement automatique même si le texte de cotation a été déplacé manuellement ou qu'il comprend plusieurs lignes.
• Les Textes de cotation sont placés horizontalement et au centre du segment mesuré
• Si l'espace est trop étroit, les Textes de cotation sont déplacés latéralement. (Les textes adjacents restent en place.)
• S'il n'y a pas assez de place pour le déplacement latéral, les textes peuvent être ajustés verticalement.





Deux options de cases à cocher supplémentaires sont disponibles avec cette méthode :

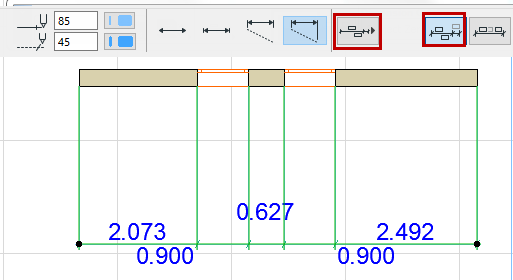

• Permettre sous Ligne de cotation : En ajustant les textes, ils peuvent être affichés aussi bien sous la ligne de cote qu'au-dessus.

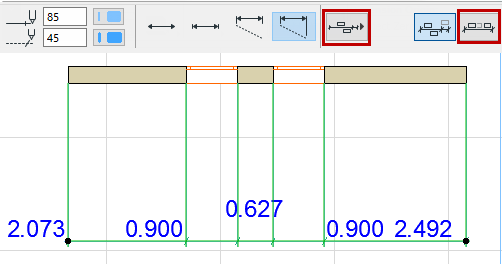

• Permettre déplacement des textes adjacents : Si un texte de cotation est déplacé latéralement, les textes de cotation adjacents peuvent également être déplacés de côté, au besoin (au milieu de l'espace disponible restant).

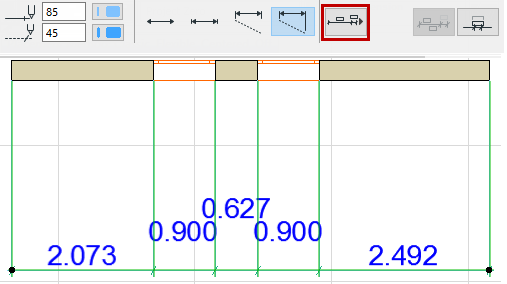

• Centré :
• Tous les textes de cotation sont placés exactement au centre du segment mesuré. Rien n'est ajusté latéralement.
• S'il n'y a pas assez de place, les textes sont ajustés verticalement.









• Permettre sous Ligne de cotation : En ajustant les textes, ils peuvent être affichés aussi bien sous la ligne de cote qu'au-dessus.

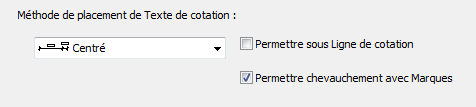

• Permettre chevauchement avec Marques : Les textes et les marques de cotation peuvent être superposés. (Si ce réglage est inactif, les textes seront ajustés verticalement pour éviter le chevauchement avec les marques.)

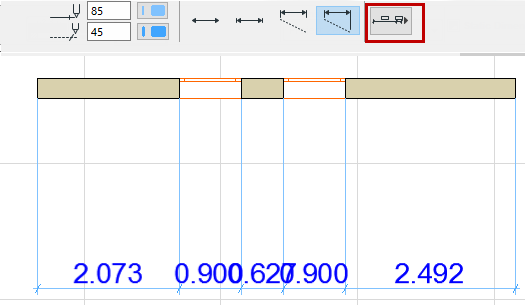

• Sans : Pas d'ajustement automatique qui faciliterait la lisibilité.

  Tous les textes sont simplement placés sur une ligne juste au-dessus de la ligne de cote, sans prendre en compte leur lisibilité.
