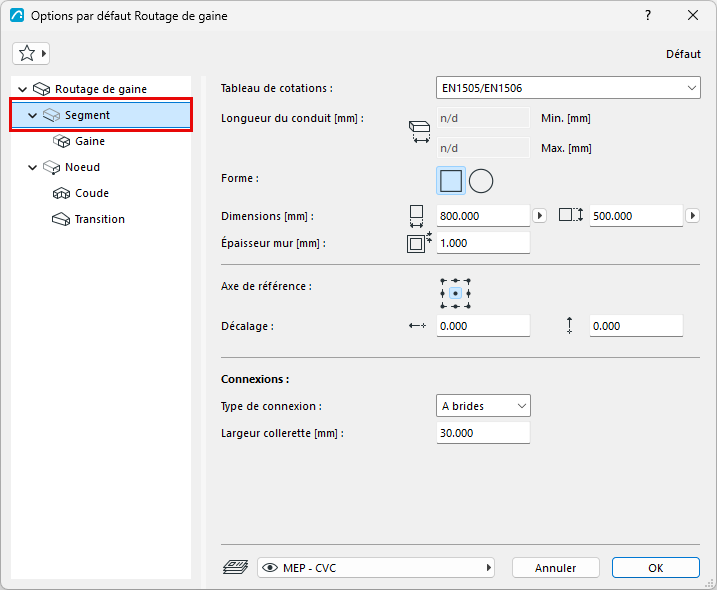

OptionsSegment de cheminement

Disponible avec Archicad Collaborate.

Tableau de cotations

Choisissez un tableau de dimensions. (Définissez les tableaux dans Spécifications de routage.)

Longueur de gaine

Ces données sont affichées si vous avez défini « Utiliser longueurs individuelles » dans les spécifications de routage.

Voir Utiliser des longueurs individuelles pour les tuyaux et les gaines .

Forme

(Gaine uniquement :) Choisissez une coupe transversale : Rectangulaire ou circulaire.

Cotations

• (Gaine uniquement :) Pour les rectangulaires : Saisissez les dimensions de la coupe transversale.
• Choisissez une norme de dimension circulaire dans les tableaux de dimensions que vous avez définis.
  Remarque : Vous pouvez personnaliser la coupe transversale de n'importe quel segment lors de la saisie - voir Modifier les paramètres du cheminement à la volée.

Epaisseur de Mur

Épaisseur du mur de l'élément MEP.

Alignement et décalage

voir Modifier la ligne de référence du segment - alignement et décalage

Type de connexion

Choisissez le type approprié (par exemple, A bride, Soudé, Simple) - cela varie en fonction du type de cheminement. Saisissez une largeur/un diamètre, le cas échéant.

Les coudes et les noeuds du segment utiliseront ces connexions en conséquence.
