Branches et départs
Disponible avec Archicad Collaborate.
Construisez votre cheminement MEP de manière intuitive : sélectionner un outil MEP, puis cliquer sur le cheminement existant pour ajouter des branches, des départs ou des dérivations
Voir aussi Éditer le cheminement graphiquement.

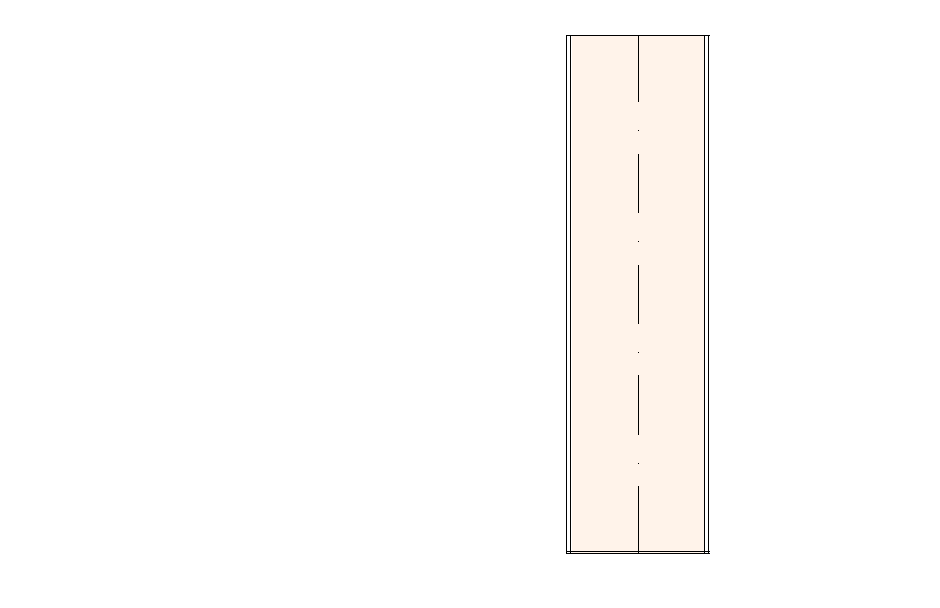

Ajouter automatiquement une branche en connectant des cheminements
Lorsque vous connectez une gaine ou un tuyau à une autre gaine ou un autre tuyau, une branche est insérée automatiquement.
Le cheminement d’origine est divisé en plusieurs segments de cheminement.
Vous pouvez connecter des cheminements même s'ils possèdent des types de système MEP différents.
Les deux parties connectées conservent leur type de système MEP respectif.
Par exemple : connectez le système de tuyau d'eau chaude sanitaire à la redistribution d'eau sanitaire, ou connectez les eaux usées au système de ventilation des eaux usées.
Voir la vidéo : Connecter des tuyaux de systèmes différents
Ajouter un manchon de sortie de gaine
Utilisez l'outil Manchon de sortie pour placer un élément de sortie, puis raccordez-y une gaine. Un élément de transition est créé automatiquement.
Conversion automatique coude-branche
Lors de l'ajout d'un nouveau tronçon de tuyau à partir d'un coude existant, celui-ci est automatiquement transformé en T ou en raccord de branchement. Cette conversion fonctionne même si le nouveau tuyau a un diamètre différent de l’existant.
