Placer Charge concentrée

Les Charges concentrées peuvent être saisies sur :

• des Membres 1D (noeuds ou arêtes)
• des Membres 2D (noeuds, arêtes ou surface)

1. Activez l'outil Charge concentrée structurelle.
2. Dans Options outil ou dans la Zone Informations : Sélectionnez un Cas de charge (voir Options de l'outil Charge ).
3. Quand vous placez l'élément Charge, l'élement hôte potentiel (l'élément analytique structurel) est mis en surbrillance. Vous pouvez également obtenir une prévisualisation de l'apparence de la charge après son placement.
   Remarque : Si plusieurs éléments hôtes se trouvent sous votre curseur, utilisez la touche Tabulation pour les mettre en surbrillance tour à tour et choisir celui dont vous avez besoin.
4. Cliquez pour la placer.

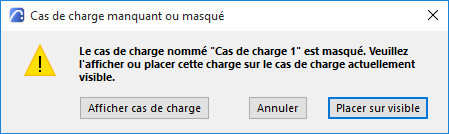

   Remarque : Les charges ne sont visibles que si elles appartiennent au Cas de charge actuellement visible. Si vous essayez de placer un élément Charge qui n'appartient pas au Cas de charge actuellement visible, une alerte apparaîtra.







   Placer une charge concentrée

Force concentrée	Moment concentré
