Interaktive Bearbeitung von HKLSE-Elementen

Schnellere Port-Verbindungen

Im Grundriss kann die Leitungsführung nun von jedem Port aus gestartet werden, selbst wenn mehrere Ports direkt übereinander liegen. Wenn Sie die Leitungsführung von einem solchen Bauteil aus starten, zeigt ein Infotext die Port-Details und dessen Höhenlage an.

Sie können jetzt mit der Tab-Taste durch alle verfügbaren Ports blättern und den gewünschten auswählen – ein Wechsel ins 3D-Fenster ist nicht erforderlich

Schauen Sie sich das Video an: Verwalten von überlappenden Verbindungen

Intuitive Platzierung von Inline-Ausrüstung

Abbildung 1. 3-Wege-Ventil: Rohr auswählen und zum Platzieren klicken	Abbildung 2. Spiralwärmetauscher-Element: Horizontalen Kanal auswählen und zum Platzieren klicken

Verbesserte interaktive Bearbeitung von HKLSE-Elementen und -Führungen

Verwenden Sie die grafischen Bearbeitungsknoten, um Verbindungen und Elementgeometrie anzupassen – eine Eingabe in Dialogfenstern ist nicht erforderlich.

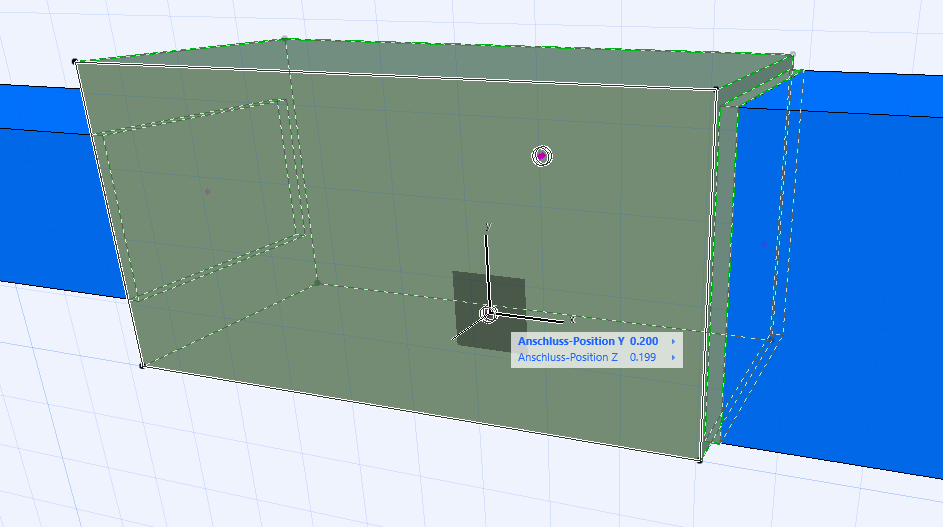

Abbildung 3. Verbindungen neu positionieren	Abbildung 4. Verbindungslänge festlegen	Abbildung 5. Länge, Breite, Höhe

Richten Sie eine vertikale Führung (z. B. einen Rechteckkanal oder Kabelträger) nach Bedarf aus – anschließend können Sie die horizontale Leitungsführung von der neuen Position aus starten.

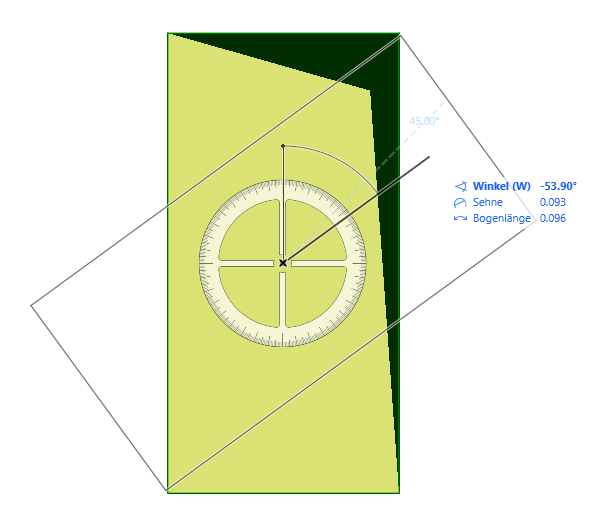

Abbildung 6. Vertikale Führung drehen

Schauen Sie sich das Video an: Verbesserte interaktive Bearbeitung
