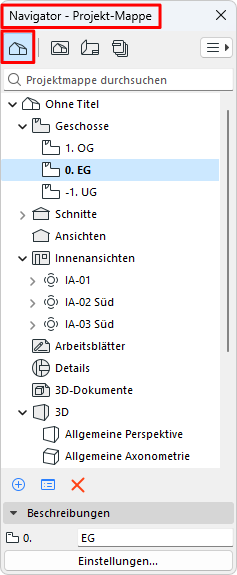

Baumstruktur der Projektsichten, in Ordnern sortiert. Projektsicht-Symbole (im Navigator und in den Tabs) sind schwarz dargestellt.
Verwenden Sie das Suchfeld, um Elemente nach Namen zu suchen.
Was ist ein Blickpunkt?
Ein Blickpunkt stellt ein Fenster zu einem bestimmten Teil Ihres Projekts dar.
Die Blickpunkte des Projektes sind in der Navigator-Projektmappe in Ordnern abgelegt (ein Ordner für jede Art von Blickpunkt).
Schnitt-Darstellungen können Sie auch frei in einer beliebigen Anzahl eigener Unterordner organisieren.
Anmerkung: Sobald Sie die Einstellungen einer Projektsicht gesichert haben, wird ein Ausschnitt erstellt (und zur Ausschnitt-Mappe hinzugefügt), der dann auf einem Layout platziert werden kann.
Ordner der Projekt-Mappe
Geschosse
Alle im Projekt definierten Geschosse.
Anmerkung: In der Projektmappe kann die Geschoss-ID nicht bearbeitet werden. Eine Geschoss-ID entspricht der Geschossnummer, die Sie in den Geschoss-Einstellungen festlegen können.
Schnitte, Ansichten, Innenansichten, Arbeitsblätter, Details und 3D-Dokumente
Ordner mit gleicher Projektsicht-Charakteristik.

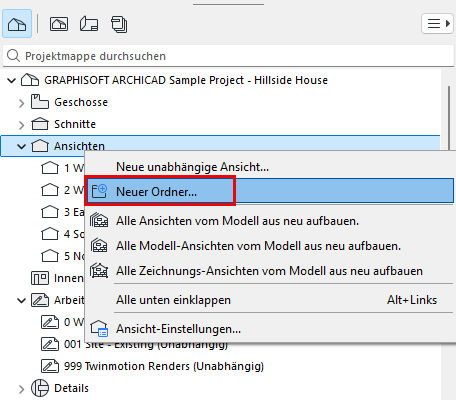

Für diese Blickpunkte können Sie beliebig viele eigene Ordner und Unterordner erstellen: Klicken Sie mit der rechten Maustaste auf ein Element und verwenden Sie dann die Kontextmenü-Befehle, um einen neuen Ordner zu erstellen.
Drag & Drop (Ordner und Blickpunkte vom Typ Schnitt)
Verschieben Sie Ihre Blickpunkte per Drag & Drop frei zwischen verschiedenen Ordnern auf jeder Ebene
Wählen Sie mehrere Blickpunkte und/oder Ordner aus und verschieben Sie alle gleichzeitig an einen neuen Ort
Drag & Drop ist nur innerhalb desselben Abschnitts des Projektmappen-Baums möglich. Beispielsweise können Sie Ansichten nicht in Schnitt-Ordner verschieben.
Nach dem Drag & Drop werden Elemente mit übereinstimmenden Namen automatisch umbenannt, indem eine fortlaufende Nummer hinzugefügt wird
Innenansichtsgruppen können nicht getrennt werden: Über- und untergeordnete Elemente werden immer zusammen verschoben
Anmerkung: Sie können jeden Projektmappen-Ordner klonen, um eine entsprechende Gruppe verknüpfter Ausschnitte in der Ausschnitt-Mappe zu erstellen. Wenn Sie Schnitte in verschiedene Ordner der Projektmappe verschieben, werden die Klon-Ordner in der Ausschnitt-Mappe automatisch aktualisiert.
3D
Enthält 3D-Projektionen und ggf. Kamerapfade.
Es werden zwei Standardprojektionen angeboten: Allgemeine Perspektive und Allgemeine Axonometrie.
Wenn Sie Kameras im Projekt platzieren, erscheinen deren Namen im 3D-Ordner der Projektmappe und sind unter einem Kamerapfad gruppiert.
Enthält die interaktiven Auswertungen (Elemente, Komponenten, Oberflächen), die im Rahmen der Projektdokumentation erstellt wurden. Verwenden Sie interaktive Auswertungen als Basis für die Bestellung von Türen, Fenstern und anderen Konstruktions-Elementen und zum Prüfen der Konsistenz von Elementen auf der Basis eines Kriterien-Sets.
