Über das Geländer-Werkzeug

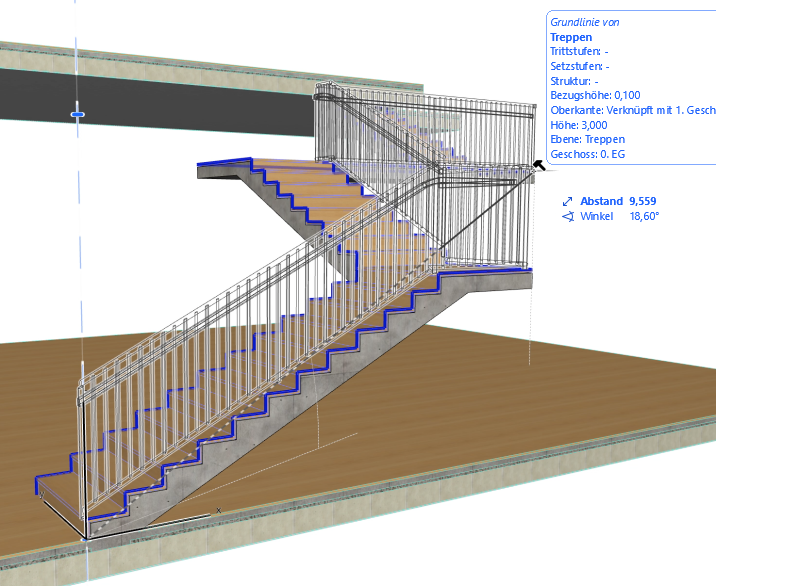

Mit dem Geländer-Werkzeug können Sie ein standardisiertes oder ein spezielles Geländer, also ein 3D-Gebäudeelement, erstellen. Ein Geländer kann zu folgenden 3D-Elementen assoziativ sein: Treppen, Decken, Wände, Dächer und Freiflächen.

Die Geländer-Eingabe ähnelt der Eingabe von Polylinien; sie besteht aus Knoten und Segmenten. Die Geländer-Interaktionen im Grundriss ähneln denen einer Polylinie.

Der interaktive Muster-Editor hilft bei der Montage eines für jedes Segment spezifischen Geländermusters.

Wie bei Treppen und Fassaden ist das Geländer-Werkzeug ein hierarchisches Element aus einem Haupt-Paneelschema plus Komponenten: verschiedene Pfosten, Gurte und/oder Paneele. Diese sind GDL-Komponenten, die Baustoffe und eigene Profile verwenden können.



Geländer-Komponenten

  • Der obere Handlauf befindet sich oben auf dem Segment.
  • Das Geländer kann bis zu zwei Handläufe enthalten, von denen jeder seitlich am Geländer platziert werden kann. (Die beiden Handläufe können verschiedene Querschnitte haben).
  • Gurte sind im Allgemeinen horizontale Elemente. Sie können sie quer zum Geländer-Segment versetzen oder sie in einer beliebigen Höhe festlegen. Die Gurt-Querschnitte können für jedes Element unterschiedlich sein.
  • Allen horizontalen Elementen (Oberer Handlauf, seitliche Handläufe, Gurte) können Verbindungen und Abschlüsse an jedem Ende hinzugefügt werden.
  • Sie können dem Muster mehrere Innenpfosten hinzufügen.
  • Geländerstäbe sind ein Muster innerhalb des Musters.
  • Paneele können den Bereich zwischen dem oberen Handlauf, den Gurten, den Innenpfosten oder den Segment-Randprofilen füllen.
  • Für Paneele und Pfosten können Sie nicht nur die integrierten GDL-Komponenten verwenden, sondern auch eigene erstellen, indem Sie geeignete Elemente als GDL-Geländerelemente sichern.

Geländer-Darstellung

Die Modelldarstellung bietet drei Detaillierungsgrade (Komplett, Vereinfacht und Schematisch) zum Anzeigen und Ausgeben von Geländern in Schnitten/Ansichten oder 3D- und 3D-Dokument-Fenstern.

Siehe Geländer-Optionen.
