Anzeige des Führungs-Elements: Grundriss und Schnitt, Modelldarstellung

Verfügbar mit Archicad Collaborate.

Stellen Sie die Grundrissanzeige für die HKLSE-Führung ein.

Auf Geschoss zeigen

Wählen Sie aus, in welchen Geschossen die HKLSE-Führung angezeigt werden soll. Die Voreinstellung für alle HKLSE-Elemente ist „In allen relevanten Geschossen“ (d.h. in denen die Führungs-Elemente geometrisch liegen).

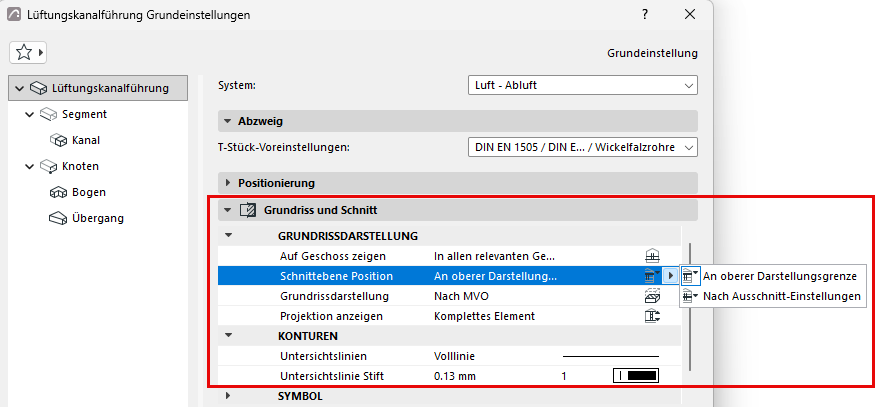

Schnittebene Position

Wählen Sie, wie die HKLSE-Führung angezeigt werden soll, basierend auf den Einstellungen der Grundriss-Schnittebene.

Anmerkung: Diese Einstellung wirkt sich nur auf unterstützte HKLSE-Elemente aus - wie die aus der HKLSE-Bibliothek. Andere HKLSE-Elemente werden einheitlich dargestellt, unabhängig von ihrer Höhenlage.

Die angezeigte Führung kann verschiedene Grundriss-Darstellungen haben:

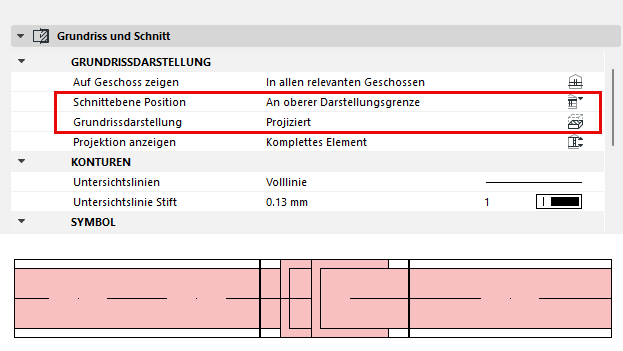

Obere Darstellungsgrenze: Die HKLSE-Führung wird an der oberen Darstellungsgrenze geschnitten (wie in den Einstellungen für die Grundriss-Schnittebene definiert)
Nach Ausschnitt-Einstellungen: Die HKLSE-Führung wird in Höhe der Grundriss-Schnittebene geschnitten

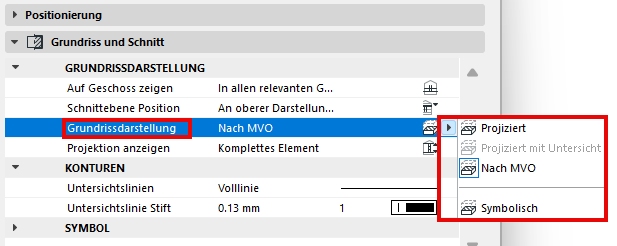

Grundrissdarstellung

Nach MVO: Wendet die Modelldarstellungs-Einstellungen aus dem Paneel „HKLSE-Optionen“ an. (Siehe Modelldarstellungs-Optionen für HKLSE-Elemente.)
Projiziert: Von der Grundriss-Schnittebene bis zum Geschoss definiert unter "Anzeige unterhalb bis" + Schnittsymbol

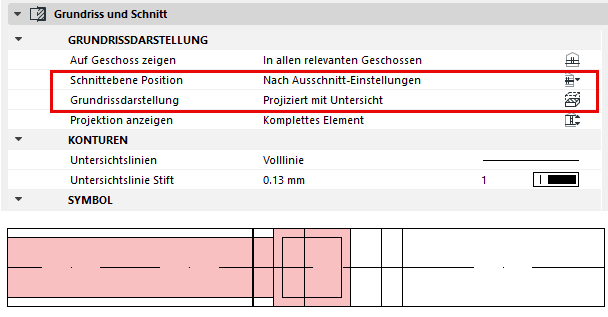

Projiziert mit Untersicht: von der Grundriss-Schnittebene bis zum Geschoss definiert unter "Anzeige unterhalb bis" + Schnittsymbol, und vom Geschoss definiert unter "Anzeige oberhalb bis" zur Grundriss-Schnittebene (verfügbar, wenn die Position der Schnittebene auf "Nach Ausschnitt-Einstellungen" gestellt ist)
Symbolisch: von "Anzeige unterhalb bis" bis "Anzeige oberhalb bis", Umriss mit projizierten Linien + Achse
Für Projektionsoptionen: siehe Projektion anzeigen

Symbol: Schraffuren, Linien und Oberfläche

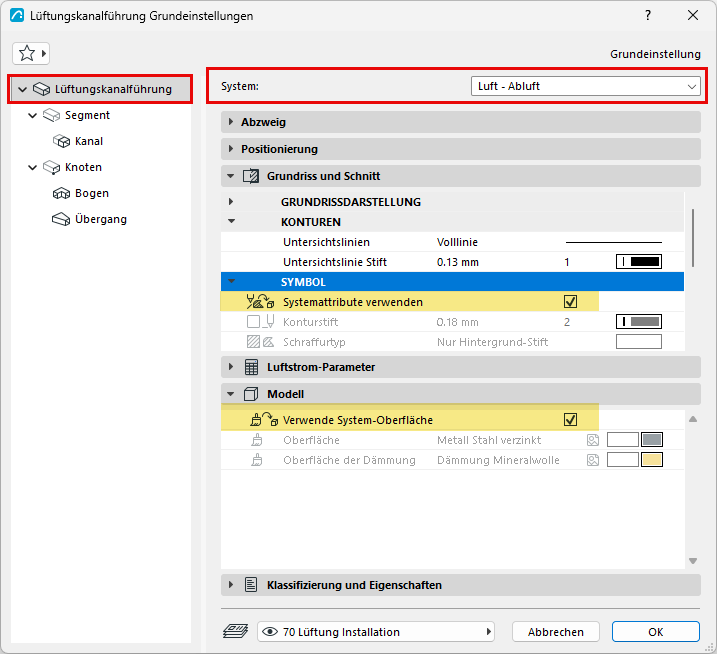

Standardmäßig verwendet die Führung die Attribute des oben im Dialogfeld ausgewählten HKLSE-Systems: Das Kontrollkästchen „Systemattribute verwenden“ ist standardmäßig aktiviert. "Verwende System-Oberfläche" (für Grundriss/Schnitt bzw. Modell) ist standardmässig aktiviert. Systemattribute sind definiert unter: HKLSE-Systeme .

So überschreiben Sie die HKLSE-Systemattribute für diese Führung: Deaktivieren Sie „System-Oberfläche verwenden“, um die lokalen Bedienelemente zu aktivieren. Legen Sie dann die gewünschten Attribute für diese Führung fest.
