Modelldarstellungs-Optionen für HKLSE-Elemente

Verfügbar mit Archicad Collaborate.

Wechseln Sie zum Aufrufen dieses Teilfensters zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.

Diese HKLSE-Optionen steuern das Aussehen der HKLSE-Elemente im Grundriss. Damit diese Einstellungen wirksam werden, sollte die Option zur Grundrissanzeige (in den Elementeinstellungen) für jedes Element  auf „Nach MVO" gesetzt werden. (Siehe Anzeige des Führungs-Elements: Grundriss und Schnitt, Modelldarstellung ).

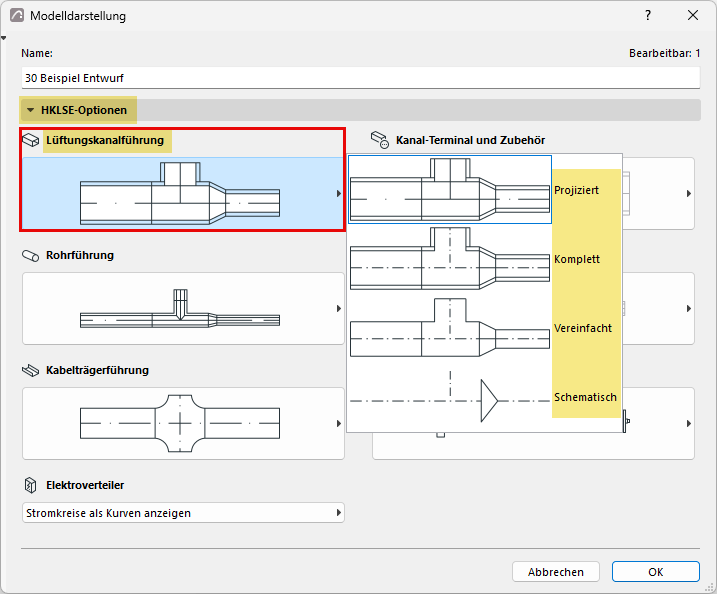

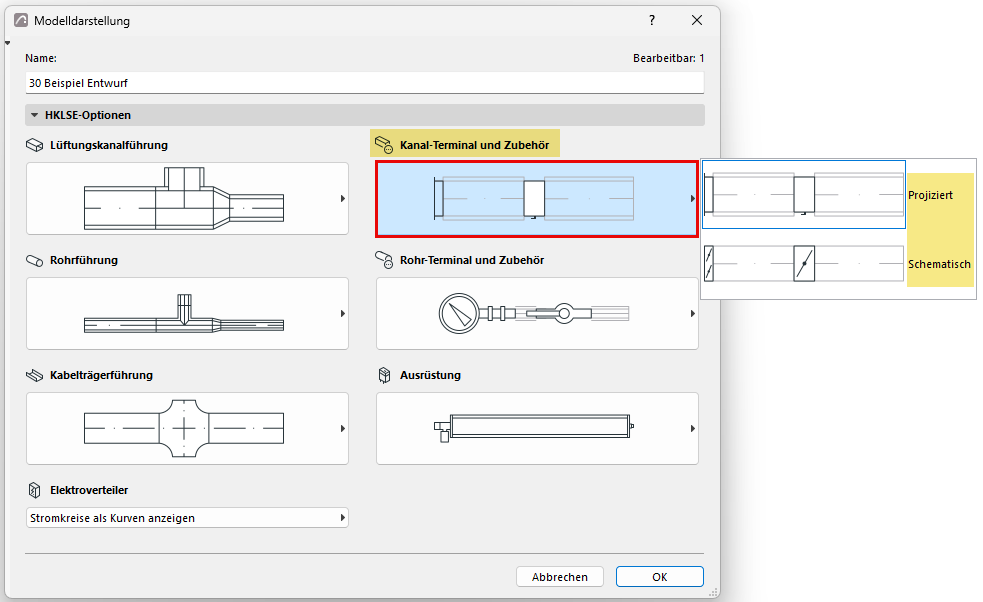

In den HKLSE-Optionen: Wählen Sie, wie die einzelnen HKLSE-Führungs- und Elementtypen dargestellt werden sollen: „Projiziert“, „Komplett“ (mit Dämmung), „Vereinfacht“ (ohne Dämmung) oder „Schematisch“

Damit die Modelldarstellungs-Optionen für eine Führung wirksam werden, müssen Sie sicherstellen, dass in den Führungseinstellungen die Anzeige im Grundriss auf „Nach MVO" eingestellt ist.

Sie können diese Einstellung auch ausser Kraft setzen, indem Sie für jede einzelne Führung die Option Projiziert oder Symbolisch wählen. Siehe auch Grundrissdarstellung

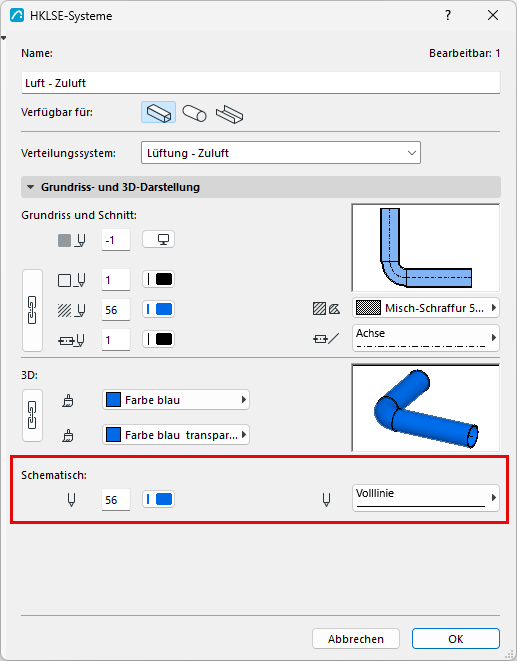

Legen Sie für die schematische Darstellung die Linienfarben nach System im Dialog HKLSE-Systeme fest.

Modelldarstellungs-Einstellungen für die Elektroinstallation

Siehe auch Erstellen eines eigenen HKLSE-Symbols.
