Hydronik-Optimierer

Der Hydronik-Optimierer passt die Grösse aller Heizungsrohre anhand des minimalen und maximalen Durchmessers sowie der minimalen und maximalen Geschwindigkeit an.

• Wählen Sie die Führungen aus, deren Grösse geändert werden soll, und öffnen Sie dann den Hydronik-Optimierer (HKLSE-Symbolleiste oder Fenster > Paletten)
• Definieren Sie die Wertebereiche für die Rohrdimensionen und die Geschwindigkeit, und klicken Sie dann auf „Grössenänderung“

Verwenden Sie dieses Tool, nachdem Sie Hydronik-Systeme erstellt und die entsprechenden Berechnungen im System-Browser überprüft haben.

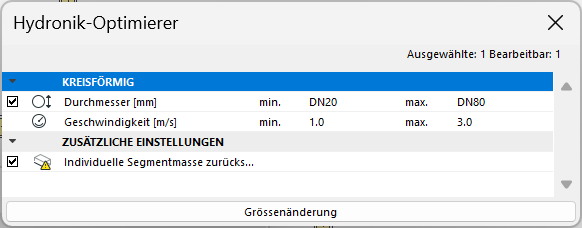

1. Öffnen Sie den Hydronik-Optimierer über die HKLSE-Symbolleiste oder über Fenster > Paletten





2. Wählen Sie eine oder mehrere Rohrführungen für die Grössenänderung aus. Der Dialog zeigt Ihnen die Anzahl der ausgewählten und bearbeitbaren Elemente an.





   Anmerkung: Eine Führung kann nicht bearbeitet werden, wenn ihre Ebene oder ihr Element gesperrt ist.
3. Überprüfen Sie die Bemassungstypen, die Sie in der Grösse ändern möchten (Rechteckig: Breite und/oder Höhe, Kreisförmig: Durchmesser).
   • Bestimmen Sie, ob auch individuelle Segmente in die Grössenänderung einbezogen werden sollen.
   • Deaktivieren Sie die Abmessungen, die Sie unverändert lassen möchten.

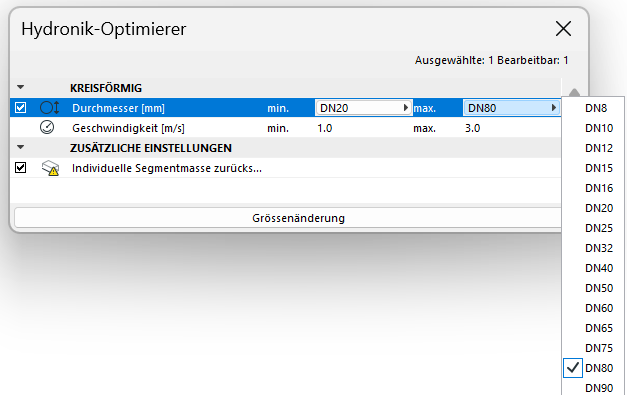

4. Definieren Sie den Wertebereich für den Rohrdurchmesser.
5. Definieren Sie den Wertebereich für Geschwindigkeit auf der Grundlage ihrer spezifischen Anforderungen an Mindest- und Höchstwerte.





   Anmerkung: Um einen festen Wert anstelle eines Bereichs festzulegen, geben Sie identische Werte ein für min. und max.
6. Klicken Sie auf Grössenänderung.
   • Prüfen Sie die Ergebnisse im Feedback - wenn dort steht, dass keine Grössenänderung vorgenommen wurde, dann passen Ihre Führungen bereits in den Wertebereich, der im Hydronik-Optimierer festgelegt wurde
   • Wenn die Schaltfläche Grössenänderung grau ist, sind keine Führungen ausgewählt bzw. bearbeitbar
