Terminal, Zubehör oder Ausrüstung platzieren
Die HKLSE-Bibliothek enthält speziell konfigurierte Zubehör-, Ausrüstungs- und Abschluss-Elemente.
Verfügbar mit Archicad Collaborate.
Verwenden Sie die speziellen Werkzeuge Abschluss (Auslass), Zubehör und Ausrüstung, um diese im Grundriss- oder 3D-Fenster zu platzieren.
- Wählen Sie das Werkzeug aus und klicken Sie dann einmal auf ein Führungssegment, um es zu platzieren
- Wenn der Platz nicht ausreicht oder das Formteil nicht mit der Führung übereinstimmt, wird ein unabhängiges Zubehörteil platziert, das nicht mit der Führung verbunden ist
- Das zweitplatzierte Element (Führung oder Zubehör) erbt das HKLSE-System des Anschlusspunktes des ersten Elements

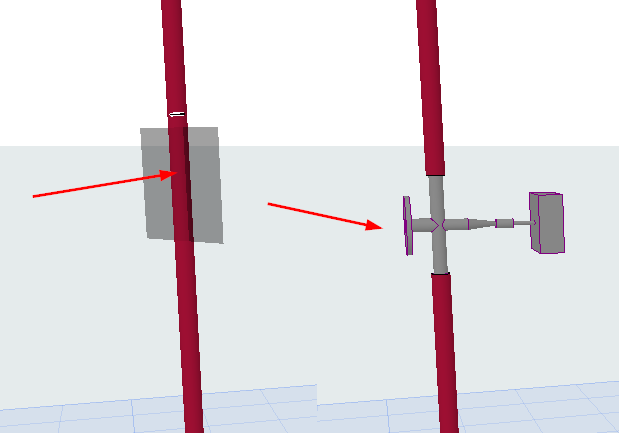

Inline-Ausrüstung platzieren
|
|
Führungsgrösse übernehmen
Standardmäßig passt sich das HKLSE-Zubehör oder die HKLSE-Ausrüstung an die Größe seines übergeordneten Führungselements an. Um diesen Standard für jedes Element zu ändern, deaktivieren Sie die Option „Verbindungsgrösse übernehmen“ in der Infobox:

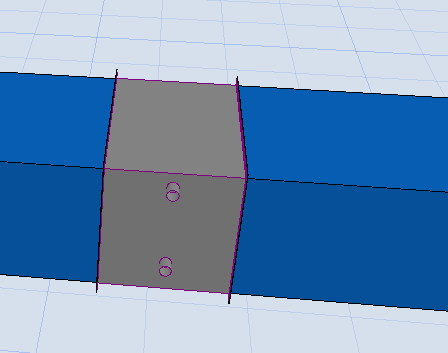

Wenn diese Checkbox deaktiviert ist, behält das HKLSE-Element seine eigene Grösse und es wird bei Bedarf ein Übergang hinzugefügt.
Optimale Führungsverbindung finden
Hinweis: Wenn Sie ein Führungs-Element mit einem Abschluss, Zubehörteil oder Ausrüstungselement verbinden, verwenden Sie die Pfeiltasten nach oben und nach unten, um alternative Pfade für den Führungsanschluss anzuzeigen.
So wählen Sie zwischen sich überlagernden Anschlüssen: Drücken Sie die Tabulatortaste, um durch die verfügbaren Ports zu wechseln, und wählen Sie dann den gewünschten aus
