HKLSE-kompatible Objekte

Verfügbar mit Archicad Collaborate.

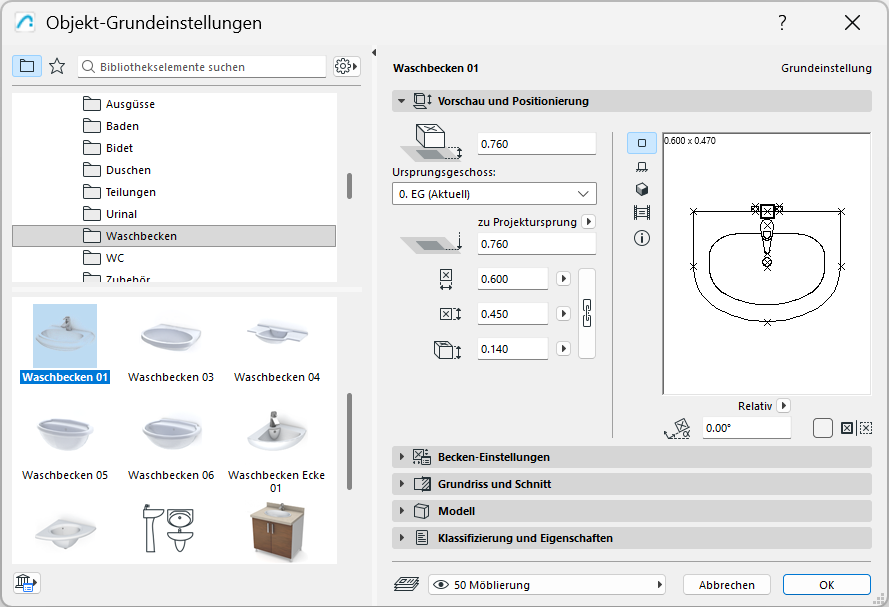

Viele bekannte Objekte, wie z.B. dieses Becken, enthalten auch HKLSE-kompatible Verbindungseinstellungen, so dass Sie sie mit einer HKLSE-Führung verbinden können.



HKLSE-Verbindungsanschlüsse anzeigen

  1. Gehen Sie zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.
  2. Öffnen Sie „Verschiedene Einstellungen für Bibliothekselemente“
  3. Aktivieren Sie die Modelldarstellung für Objekt-HKLSE Anschluss

    MEPConnectYes.png      MEPConnectNo.png

    Modelldarstellung: HKLSE-Verbindungen bei Bibliothekselementen anzeigen oder ausblenden

Objekte in Ausrüstung konvertieren

Um solche Verbindungen grafisch zu bearbeiten, müssen Sie sie zunächst in Elemente vom Typ Ausrüstung umwandeln.

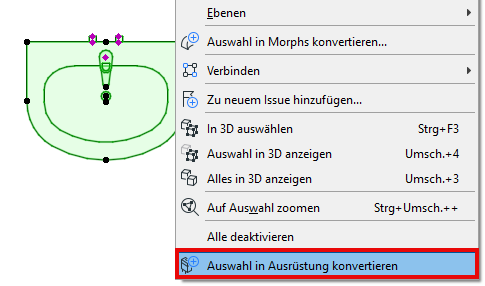

Für ein ausgewähltes HKLSE-Objekt: Wechseln Sie den Typ zu Ausrüstung (oder zurück zu Objekt) mithilfe der Befehle im Kontextmenü (Auswahl in Ausrüstung/Objekt(e) konvertieren.
