Punktlast platzieren

Punktlasten können eingegeben werden in:

• 1D-Bauteilen (Knoten oder Kante)
• 2D-Bauteilen (Knoten, Kante oder Oberfläche)

1. Aktivieren Sie das Punktlast-Werkzeug.
2. In den Werkzeug-Einstellungen oder dem Infofenster: Wählen Sie einen Lastfall aus (siehe Lastwerkzeug-Einstellungen ).
3. Beim Platzieren des Lastelements wird das potentielle Host-Element (Tragwerksanalyse-Element) hervorgehoben. Außerdem erhalten Sie eine Vorschau davon, wie die Last nach dem Platzieren aussehen wird.
   Anmerkung: Wenn Sie den Mauszeiger über mehrere Host-Elemente bewegen, können Sie mit der Tabulatortaste zwischen den Elementen wechseln, bis das gewünschte Element hervorgehoben ist.
4. Mit einem Klick platzieren Sie das Element.

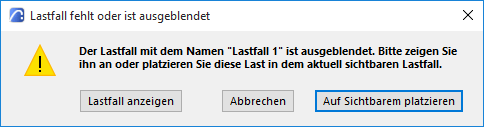

   Anmerkung: Lasten sind nur sichtbar, wenn sie zum aktuell sichtbaren Lastfall gehören. Wenn Sie versuchen, ein Lastelement zu platzieren, das nicht zu dem gerade sichtbaren Lastfall gehört, erhalten Sie eine entsprechende Benachrichtigung.







   Platzieren einer Punktlast

Punktkraft	Punktmoment
