Versatz 1D zu 2D

Der Versatz erfolgt immer in eine Richtung (einseitig): die angepassten Elemente werden zu ihren Zielen hin versetzt; die Ziel-Elemente bleiben unverändert.

	1D-Bauteil versetzen
Versatz 1D zu 2D

Diese Einstellung versetzt das 1D-Bauteil zur nächstgelegenen Kante des 2D-Zielbauteils (nicht zum nächstgelegenen Punkt), sofern die Zielkante noch innerhalb des Bereichs „Max. Versatz“ liegt.

1D zu 2D Versatzoptionen

Als Beispiel verwenden wir zwei Wände, die mit einer Stütze verbunden sind. Die beiden Wände haben unterschiedliche Kerndicken und sind mit der Außenfläche an der Stütze ausgerichtet.

A picture containing text, device, screenshotDescription automatically generated

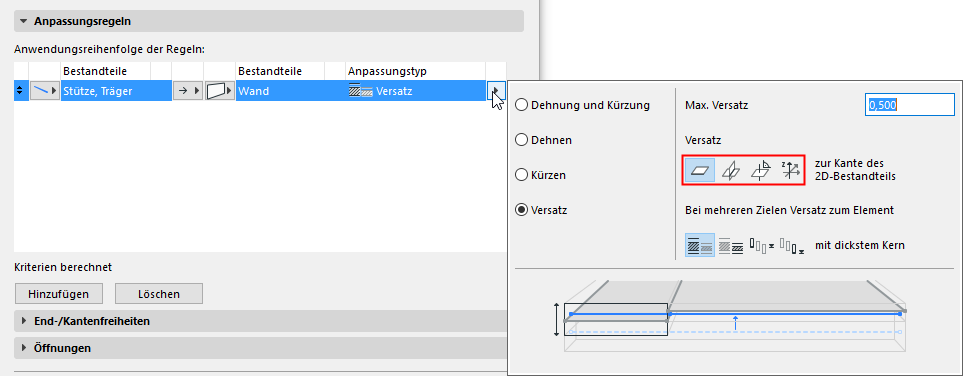

Klicken Sie auf den Pfeil des Versatzeinstellungstyps, um die Optionen für Versatz 1D zu 2D zu wählen.

Stellen Sie den maximal zulässigen Versatzabstand ein.

Wählen Sie eine der vier Optionen für die Versatzlogik.

Die Optionen sind in der folgenden Tabelle dargestellt.

Versatz 1D zu 2D	Zur Kante des 2D-Bestandteils Dickster Kern
Versatz 1D zu 2D	Zur Kante des 2D-Bestandteils zum dünnsten Kern
Versatz 1D zu 2D	zur Schnittlinie der 2D-Bestandteile
Versatz 1D zu 2D	Senkrecht zum 2D-Bauteil zum dicksten Kern
Versatz 1D zu 2D	Senkrecht zum 2D-Bauteil zum dünnsten Kern

Anmerkung: Wenn Sie auch "Versatz nur in globaler Z-Richtung" aktivieren, ist die Option "Kante suchen" auf die Z-Richtung begrenzt.

Nur globale Z-Richtung

Wählen Sie diese Option, wenn das 1D-Bauteil nur in der globalen Z-Richtung versetzt werden soll. Ein Versatz in andere Richtungen wird nicht vorgenommen.

Siehe auch Versatz-Optionen bei mehreren Zielen.
