SAF-Querschnitte zuordnen (nach Name)

Im Fenster Profilzuordnung - Import des SAF-Übersetzers:

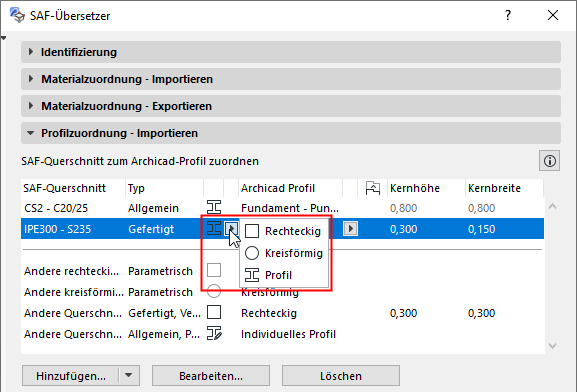

  1. Wählen Sie vom Typen-Popup-ein Profil aus.

  2. Wählen Sie aus der Archicad Profil-Popup-Liste heraus ein Profil aus dem aktuellen Projekt. (Verfügbare Profilattribute sind solche mit einem Kern, die mit Trägern oder Stützen verwendet werden.)
    Anmerkung: Sie können Optionen > Komplexe Profile > Standard Stahlprofile importieren verwenden, um dem Projekt neue Profile hinzuzufügen.

    Siehe auch Standard-Stahlprofile als Stützen oder Träger .

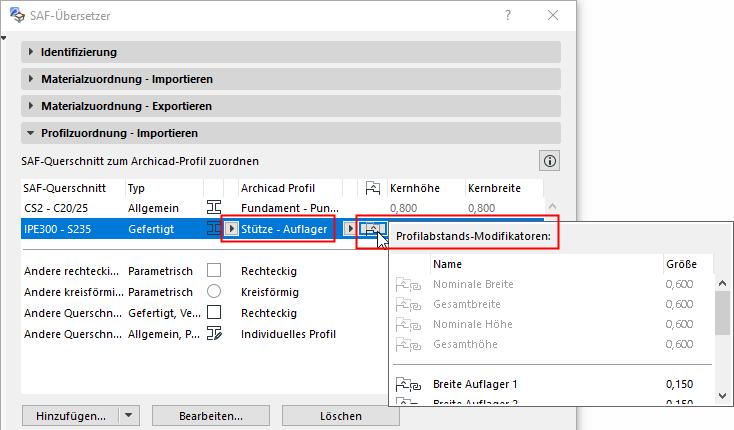

  3. Zeigen Sie die Abstands-Modifikatoren des komplexen Profils an und bearbeiten Sie sie nach Bedarf, sodass sie dem eingehenden Querschnitt am besten entsprechen.


Zum Erweitern der Liste der zuordnungsfähigen SAF-Querschnitte schlagen Sie unter Neuen SAF-Querschnitt hinzufügen (SAF importieren) nach.

Automatische Zuordnung gefertigter Querschnitte

Für eingehende gefertigte SAF-Profile, die in der Liste der Profilzuordnung NICHT anhand ihres Namens zugeordnet sind: Sie können die automatische Zuordnung auf der Basis einer Standard-Datenbank aktivieren.

Siehe Verwendung einer externen Datenbank zur Übersetzung nicht zugeordneter Profile .
