Weitere SAF-Querschnitte zur Zuordnungsliste hinzufügen (Exportieren nach SAF)

Im Export-Teilfenster Profilzuordnung des SAF-Export-Übersetzers gibt es zwei Möglichkeiten, die Liste der verfügbaren SAF-Querschnitte zu erweitern:

• Eine Datei importieren
• Manuell hinzufügen

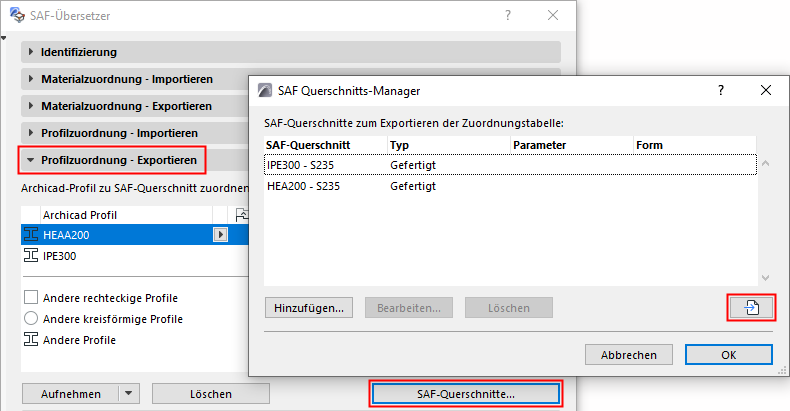

SAF-Querschnitte aus SAF-Datei importieren

Dies geht schneller und Sie vermeiden Tippfehler.

1. Klicken Sie auf SAF-Querschnitte.
2. Klicken Sie auf die Schaltfläche Importieren.





3. Suchen Sie nach einer .xlsx (SAF)-Datei, die zu diesem Zweck vorbereitet wurde.

   Siehe Vorbereiten und Exportieren einer SAF-Vorlagedatei zur Sicherstellung der Standard-Zuordnung.

4. Die SAF-Querschnitte aus der .xlsx (SAF) Datei (Parametrisch, Gefertigt und Verbundtypen) werden jetzt im Dialogfenster aufgelistet.
   Anmerkung: Allgemeine Typen und rechteckige/kreisförmige parametrische Typen werden nicht aufgelistet!
5. Ordnen und wählen Sie die aufgelisteten Querschnitte nach Bedarf.
6. Klicken Sie auf OK, um sie zum Übersetzer hinzuzufügen.

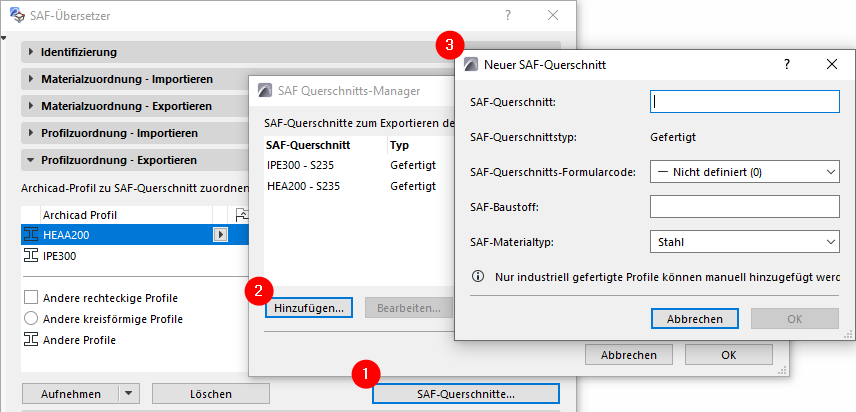

SAF-Querschnitte manuell hinzufügen oder bearbeiten

1. Klicken Sie auf SAF-Querschnitte.
2. Klicken Sie auf Hinzufügen
3. Im Dialogfenster Neuer SAF-Querschnitt:
   • Geben Sie den SAF-Querschnittsnamen und den -Baustoff ein.
     Anmerkung: Nur SAF-Querschnitte vom Typ "Gefertigt" können hier hinzugefügt werden, da sie Standardbezeichnungen verwenden.





   • Wählen Sie einen SAF-Querschnitt-Formcode im Popup-Fenster aus.
   • Wählen Sie einen SAF-Materialtyp (Stahl oder Aluminium) aus.

Zum Bearbeiten eines aufgelisteten Querschnitts wählen Sie dieses aus und klicken Sie auf Bearbeiten.
