Δομή: Δοκός - Βραχίονας

Αυτές οι ρυθμίσεις είναι διαθέσιμες εάν έχετε επιλέξει ένα τύπο Δομής Δοκού για τον Βραχίονα.

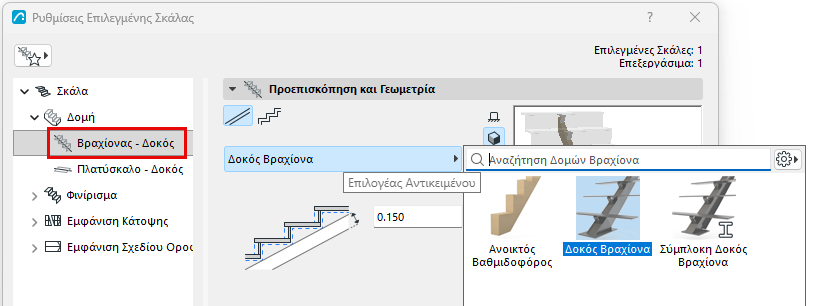

Οι Δομές Δοκού είναι GDL στοιχεία: επιλέξτε ένα συστατικό από το pop-up για να λειτουργήσει ως Δοκός στήριξης (Φορέας).

Τα συστατικά συμπεριλαμβάνουν γενική Δοκό, σύμπλοκη Δοκό και Ανοικτό Βαθμιδοφόρο (δείτε παρακάτω).

Για λεπτομέρειες, δείτε: Ειδικά Υπο-Στοιχεία για Σκάλες και Κιγκλιδώματα.

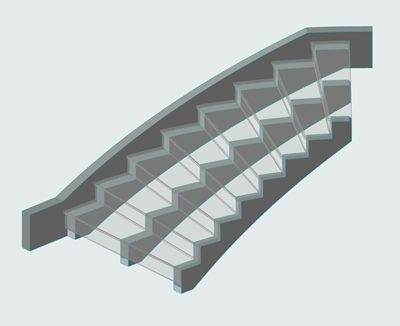

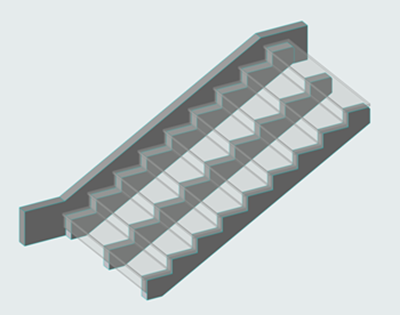

Χρήση Ανοικτού Βαθμιδοφόρου (Δομή: Δοκός - Βραχίονας)

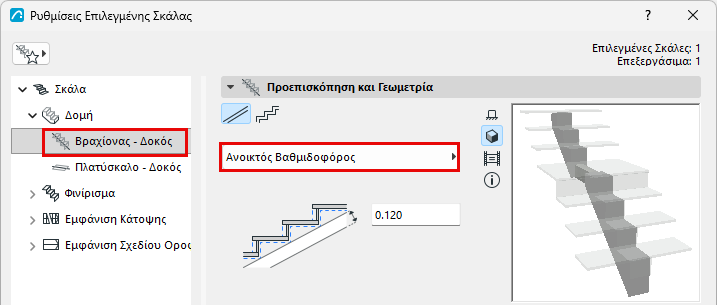

Η δομή “Ανοικτού Βαθμιδοφόρου” είναι διαθέσιμη από την pop-up λίστα συστατικού Δοκός - Βραχίονας.

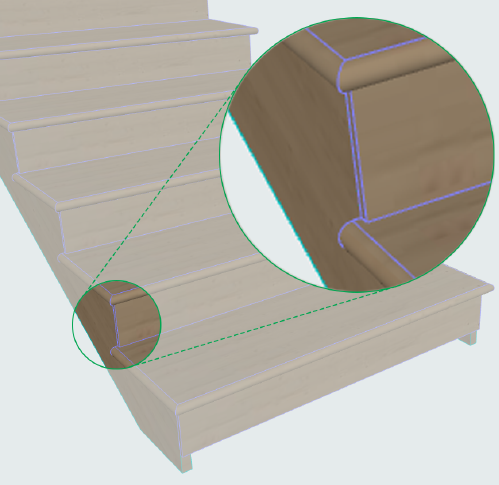

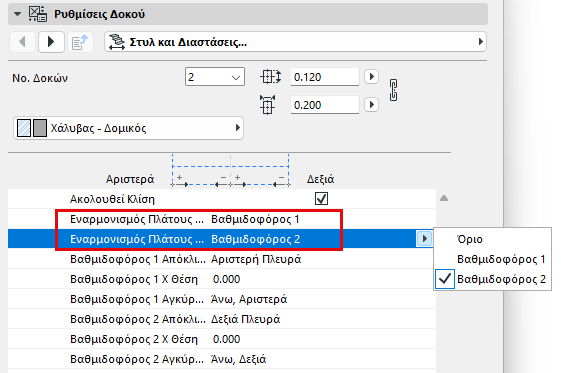

Χρησιμοποιήστε τις Ρυθμίσεις Συστατικού Δοκού για τη θέση των Βαθμιδοφόρων. Σημειώστε τις επιλογές για εναρμονισμό Πλάτους Ριχτιού είτε με τους Βαθμιδοφόρους (εάν αποκλίνουν), είτε με το Όριο Σκάλας.



Επιλέξτε Σχήμα

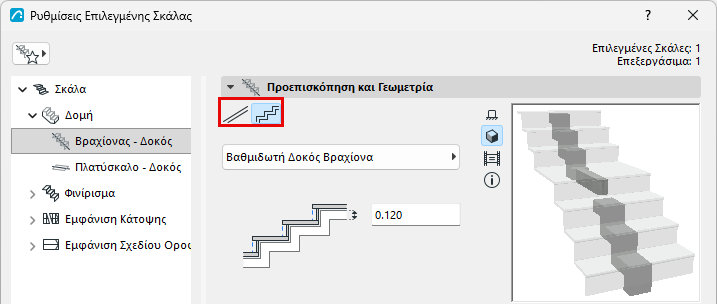

Στις Ρυθμίσεις Βραχίονας - Δοκός, επιλέξτε ένα σχήμα Δομής Δοκού: είτε επίπεδη, είτε βαθμιδωτή. Προσφέρονται επίσης σύμπλοκα συστατικά (από διατομή).

Παρακάτω, εισάγετε μία τιμή για το πάχος Δοκού. Δείτε την οπτική πληροφόρηση στο παράθυρο Προεπισκόπησης.

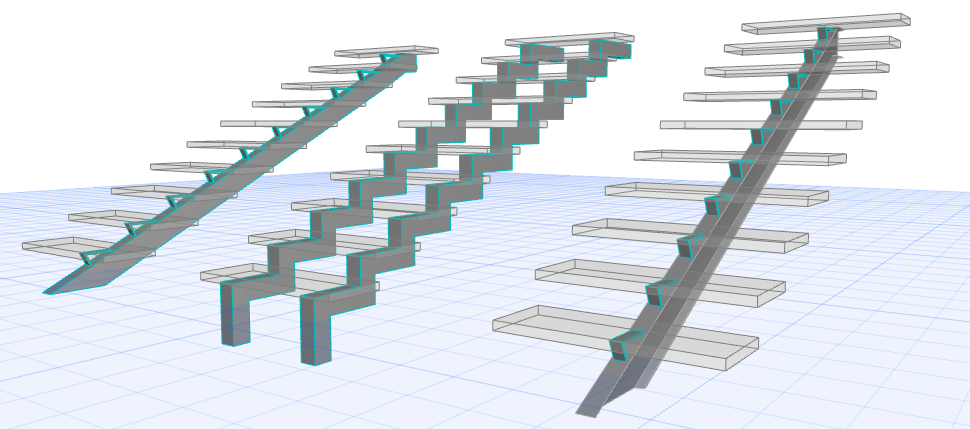

Σχήμα 1. Δομές Δοκού Βραχίονα: Επίπεδη, Βαθμιδωτή, Σύμπλοκη

Ρυθμίσεις Δοκού

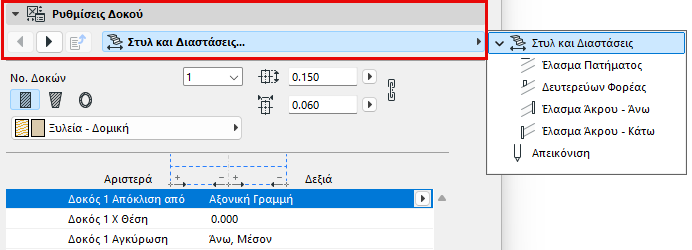

Χρησιμοποιήστε αυτό το πάνελ με τις καρτέλες του για να ορίσετε τις ρυθμίσεις συστατικού Δοκού.

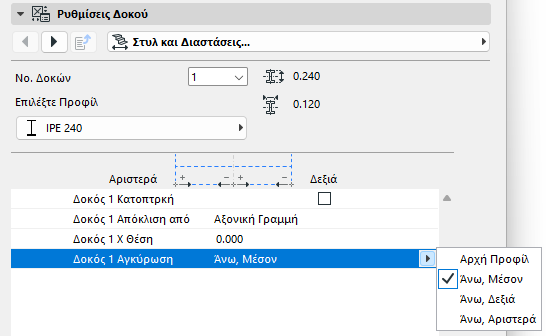

Σημείο Αγκύρωσης Δοκού

Το Σημείο Αγκύρωσης είναι το άνω μέρος της δοκού: επιλέξτε "Άνω, Αριστερά", "Άνω, Μέσον" ή "Άνω, Δεξιά".

Δείτε επίσης Σύμπλοκος Βαθμιδοφόρος: Ειδικές Επιλογές .

Για ορισμό Διατομής, δείτε Αρχή Διατομής στο Παράθυρο Επεξεργαστή Διατομής.

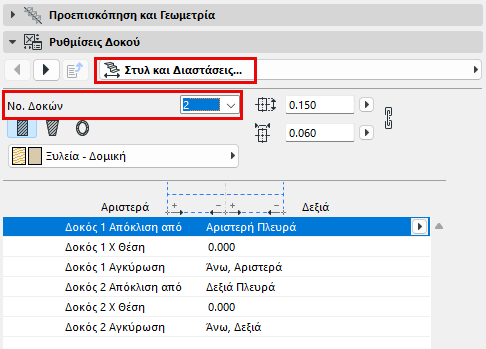

Ορίστε Αριθμό Δοκών

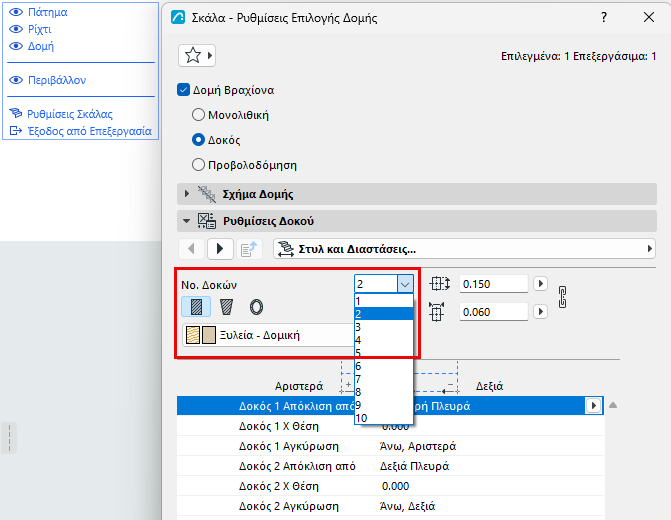

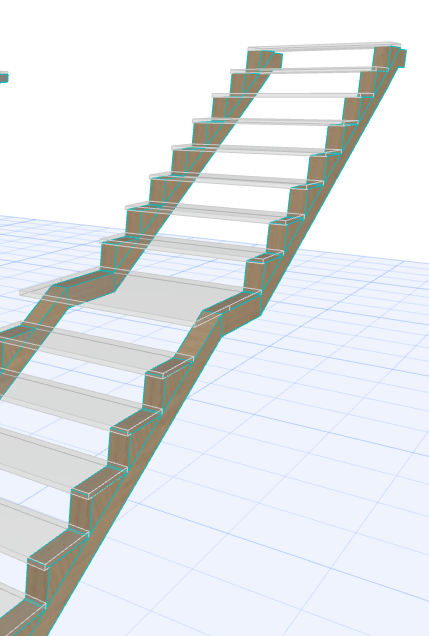

Χρησιμοποιήστε αυτόν τον έλεγχο (σελίδα Στυλ και Διαστάσεις των Ρυθμίσεων Δοκού) για να προσθέσετε πολλαπλές Δοκούς (έως 10) που θα χρησιμεύουν ως δομές φορέα της Σκάλας σε όλους τους βραχίονες.



Note:

• Ο αριθμός των Δοκών πρέπει να οριστεί (σε ξεχωριστές σελίδες Ρυθμίσεων) για αμφότερα, Βραχίονα και Πλατύσκαλο.
• Στην φάση Επεξεργασίας, μπορείτε να προσαρμόσετε τον αριθμό των δοκών ανά Βραχίονα ή ανά Πλατύσκαλο, κατά περίπτωση.

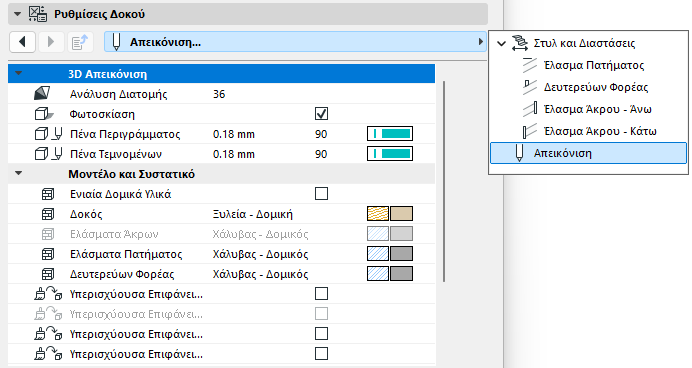

Χαρακτηριστικά και Απεικόνιση Δοκού

Ανάλογα με το συστατικό Δοκού, ρυθμίστε το Δομικό Υλικό του και/ή επιλέξτε ένα Προφίλ. Ρυθμίστε τις τιμές του όπως απαιτείται.

Note:

• Τα χαρακτηριστικά Δοκού πρέπει να ρυθμίζονται ξεχωριστά για τον Βραχίονα και το Πλατύσκαλο.
• Το κουτάκι τσεκαρίσματος “Ενιαία Δομικά Υλικά” προσδίδει ένα Δομικό Υλικό για όλα τα συστατικά Δοκού (π.χ. Δοκός, Ελάσματα Άκρων, Δευτερεύων Φορέας).

Καθορισμός συστατικών ως Πυρήνας/Τελείωμα/Άλλο

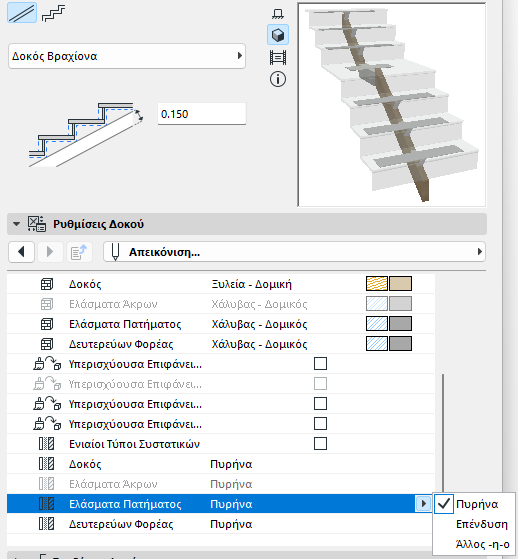

Στο τμήμα Απεικόνιση του διαλόγου Ρυθμίσεων: ορίστε τα συστατικά ως Πυρήνας/Τελείωμα/Άλλο. (Για να ορίσετε τα τμήματα ξεχωριστά, αποεπιλέξτε το "Ομοιόμορφοι Τύποι Συστατικού".)

Ο καθορισμός τύπων συστατικών με αυτόν τον τρόπο σας επιτρέπει να ελέγχετε την εμφάνισή τους μέσω της Μερικής Εμφάνισης Δομής. Για παράδειγμα, για να εμφανίσετε απόψεις μόνο δομής, επιλέξτε "Μόνο Πυρήνας" ως ρύθμιση της Μερικής Εμφάνισης Δομής της άποψης. Αυτό θα αποκρύψει συστατικά σκάλας που έχουν οριστεί ως "Τελείωμα" ή "Άλλο".

Η Μερική Εμφάνιση Δομής των συστατικών σκάλας υποστηρίζεται σε απόψεις που βασίζονται στο 3D μοντέλο (π.χ. Τομές). Στις Κατόψεις και στα Σχέδια Οροφής, οι σκάλες εμφανίζονται ως σύμβολα και δεν επηρεάζονται από τη Μερική Εμφάνιση Δομής.

Σημείωση: Για συστατικά διατομής, ορίστε τον τύπο τους στον Διαχειριστή Διατομής.

Προσθέστε Ελάσματα Πατήματος και/ή Ελάσματα Άκρων σε Δοκούς

Δείτε επίσης: Προσθέστε Ελάσματα Πατήματος στη Δοκό Πλατύσκαλου.

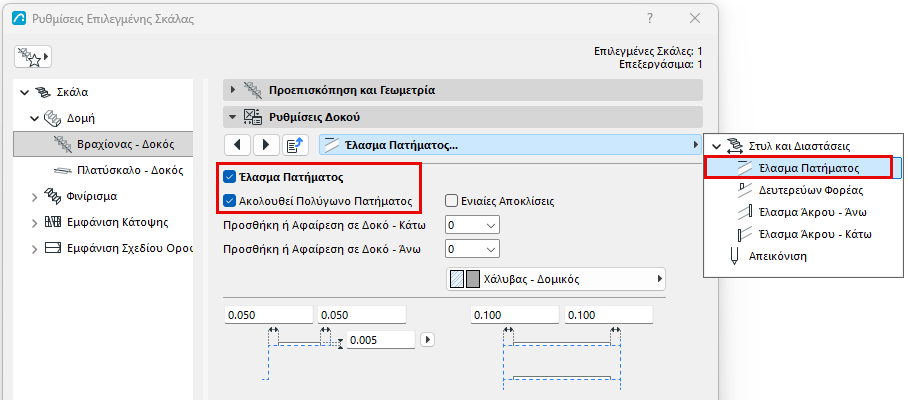

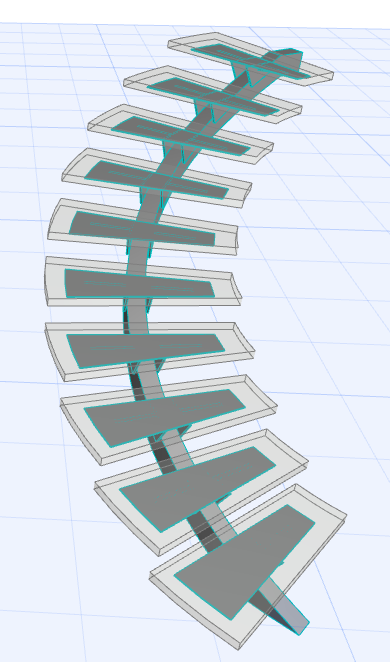

Έλασμα Πατήματος Ακολουθεί Πολύγωνο Πατήματος

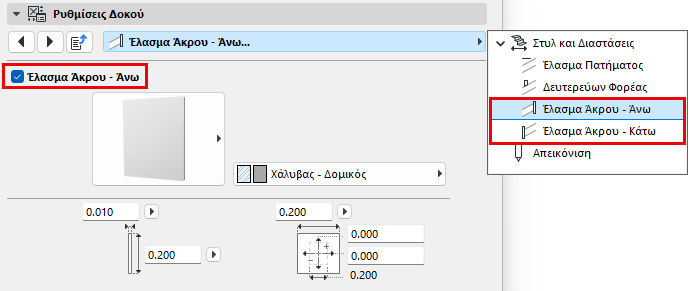

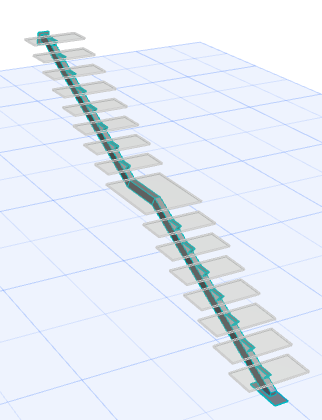

Ελάσματα Άκρων Άνω και Κάτω

Προσθέστε Δευτερεύοντες Φορείς σε Δοκούς

Για μία Δομή Δοκού Βραχίονα, μπορείτε να προσθέσετε συστατικά που να στηρίζουν τα Πατήματα.

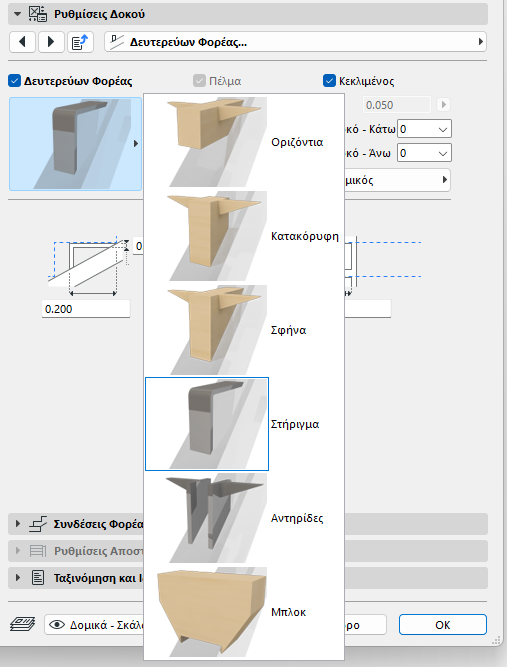

Πηγαίνετε στην καρτέλα Δευτερεύων Φορέας, και τσεκάρετε το κουτάκι Δευτερεύων Φορέας.

Από το pop-up, επιλέξτε και ρυθμίστε το συστατικό που θέλετε.

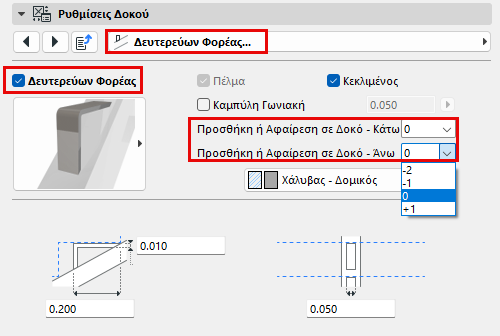

Μπορείτε να ελέγχετε τον αριθμό των φορέων και στα δύο άκρα της δοκού, χρησιμοποιώντας τα pop-ups Προσθήκη ή Αφαίρεση:

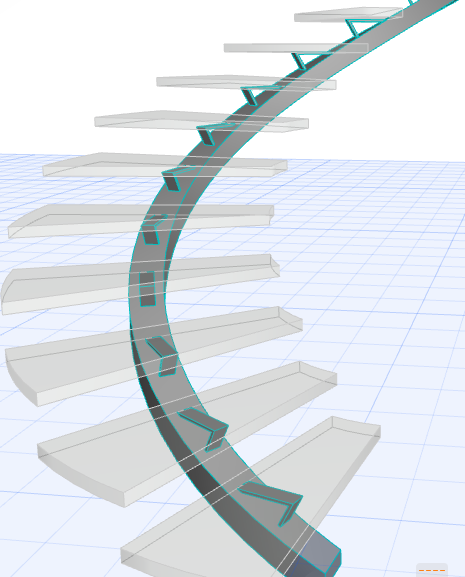

Φορέας Δοκού Βραχίονα, με Δευτερεύοντες Φορείς
