Επιλογές Άποψης Μοντέλου: Επίπεδο Λεπτομέρειας Συμβόλων Σκάλας και Κιγκλιδώματος
Αυτό το πάνελ είναι στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου. Χρησιμοποιήστε αυτές τις ρυθμίσεις για να ορίσετε την εμφάνιση των συμβόλων Σκάλας και Κιγκλιδώματος σε Κατόψεις και Σχέδια Οροφής.
Εξ ορισμού, βλέπετε τη διαμόρφωση "Απλές Ρυθμίσεις". Εάν χρειάζεται να προσαρμόσετε αυτές τις Απλές Ρυθμίσεις, χρησιμοποιήστε τη σελίδα Εξελιγμένες Ρυθμίσεις για πιο αναλυτικές επιλογές.
Απλές Ρυθμίσεις για το Επίπεδο Λεπτομέρειας Σκάλας/Κιγκλιδώματος

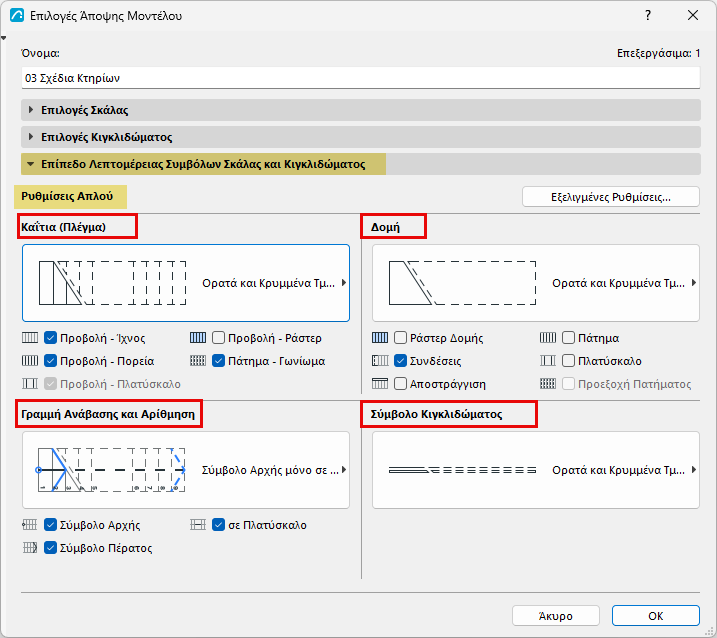

Η μέθοδος Απλές Ρυθμίσεις εμφανίζει τις τέσσερις κύριες ομάδες συμβόλων Σκάλας και Κιγκλιδώματος: Προβολή, Δομή, Γραμμή Ανάβασης και Κιγκλίδωμα.
Χρησιμοποιήστε αυτή τη σελίδα για να ορίσετε τις προτιμώμενες διαμορφώσεις εμφάνισης.

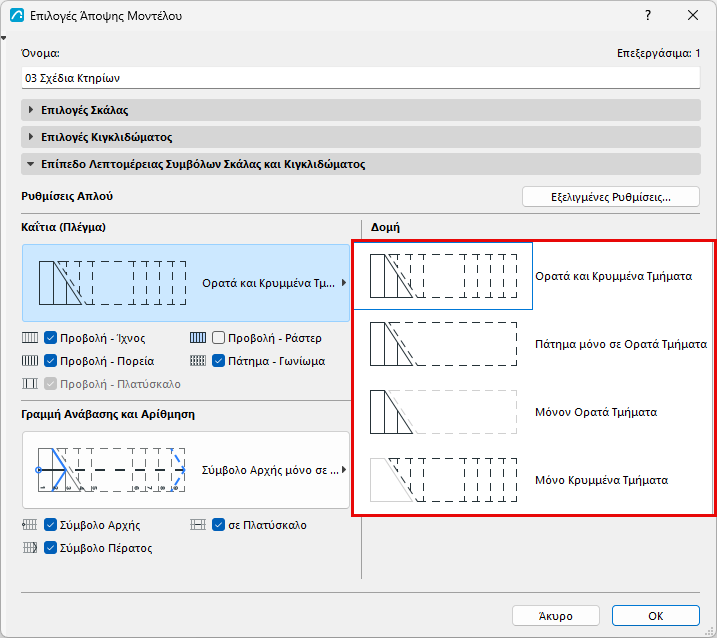

Σε κάθε ομάδα, τσεκάρετε τα κουτάκια ελέγχου των στοιχείων που θέλετε να εμφανίζονται. Στη συνέχεια, χρησιμοποιήστε το αναδυόμενο μενού για να ορίσετε το επίπεδο Λεπτομέρειας που χρειάζεστε.
Ορατά Τμήματα και Κρυμμένα Τμήματα
Τα “Ορατά Τμήματα” Σκάλας αντιπροσωπεύουν την πρωτεύουσα απεικόνιση της Σκάλας, και εμφανίζονται χρησιμοποιώντας τον τύπο γραμμής “Ορατά” που ορίζεται στις Ρυθμίσεις Σκάλας (συνήθως μία συνεχής γραμμή).
Τα “Κρυμμένα Τμήματα” Σκάλας αντιπροσωπεύουν την δευτερεύουσα απεικόνιση της Σκάλας, και εμφανίζονται χρησιμοποιώντας τον τύπο γραμμής “Κρυμμένα” που ορίζεται στις Ρυθμίσεις Σκάλας (συνήθως μία διακεκομμένη γραμμή).
Δείτε: Ορίστε Χαρακτηριστικά Για Κάθε Συστατικό Συμβόλου Σκάλας.
Τα Ορατά τμήματα είναι συνήθως κάτω από το Σημάδι Διακοπής, ενώ τα Κρυμμένα τμήματα είναι συνήθως πάνω από το Σημάδι Διακοπής.
Εξελιγμένες Ρυθμίσεις για το Επίπεδο Λεπτομέρειας Σκάλας/Κιγκλιδώματος
Χρησιμοποιήστε αυτή τη μέθοδο για λεπτομερή προσαρμογή της εμφάνισης συμβόλων Σκάλας/Κιγκλιδώματος. Για να ανοίξει, κάντε κλικ στο κουμπί "Εξελιγμένες Ρυθμίσεις" από τη μέθοδο Απλές Ρυθμίσεις του πάνελ Επίπεδο Λεπτομέρειας Συμβόλων Σκάλας και Κιγκλιδώματος.

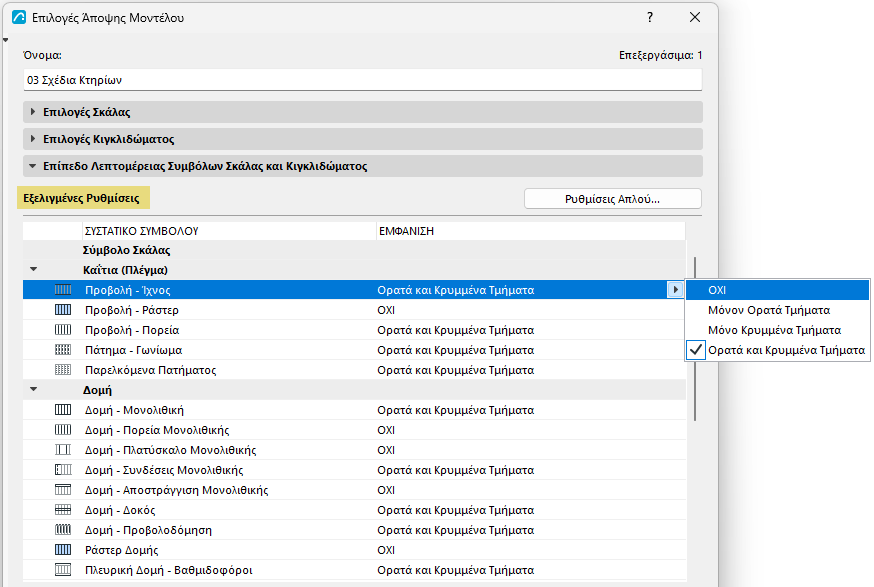

Στη μέθοδο Εξελιγμένες Ρυθμίσεις, όλα τα συστατικά συμβόλου εμφανίζονται σε μορφή λίστας, σε λογικές ομάδες. Χρησιμοποιήστε το αναδυόμενο μενού για να ορίσετε τις προτιμήσεις εμφάνισης.

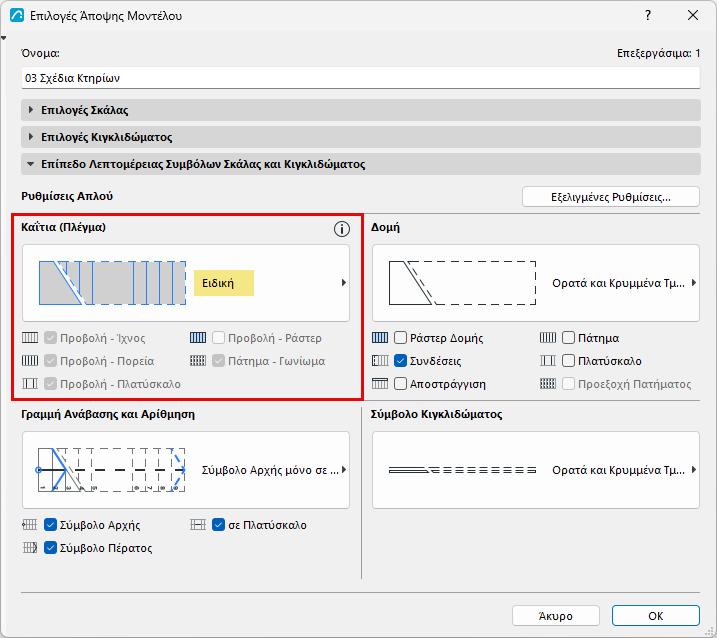

Εάν κάνετε αλλαγές στις Εξελιγμένες Ρυθμίσεις (για παράδειγμα, απόκρυψη της Προβολής), αυτό θα υπερισχύσει των Απλών Ρυθμίσεων, όπου οι σχετικοί έλεγχοι θα εμφανίζονται ως "ειδικοί".
