Επιλογές Άποψης Μοντέλου για Κιγκλιδώματα

Επιλογές Κιγκλιδώματος

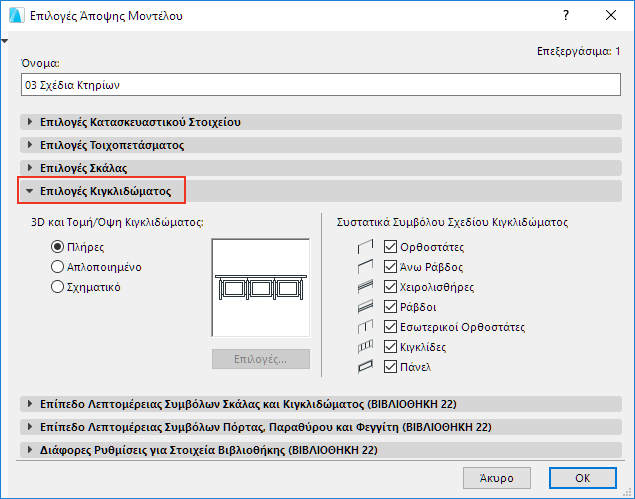

Αυτό το πάνελ είναι στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

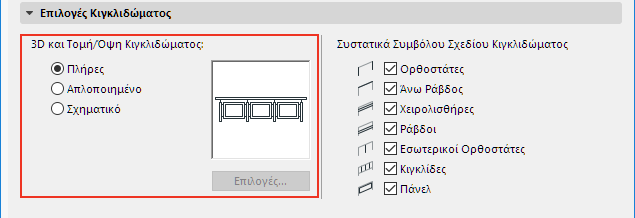

Λεπτομέρεια Κιγκλιδώματος σε 3D και Τομή

• Στην Πλήρη μέθοδο, εμφανίζεται ολόκληρο το Κιγκλίδωμα: όλα τα 3D υποστοιχεία εμφανίζονται με πλήρη λεπτομέρεια.
• Στην Απλοποιημένη μέθοδο, εμφανίζεται ολόκληρο το Κιγκλίδωμα: όλα τα 3D υποστοιχεία εμφανίζονται, αλλά με μία απλοποιημένη προβολή: εμφανίζεται το περικλείον ορθογώνιο των υποστοιχείων.
• Στην Σχηματική μέθοδο, εμφανίζεται μία συνεχής λεπτή επιφάνεια που υποδεικνύει τη διαδρομή του Κιγκλιδώματος.

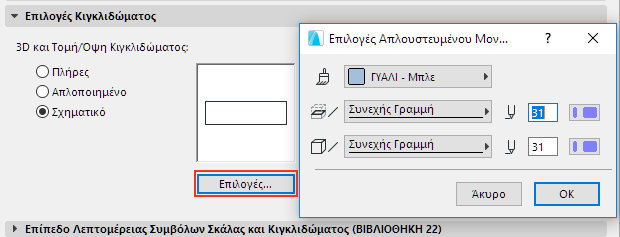

• Για Απλοποιημένη ή Σχηματική: Πατήστε Επιλογές για να ρυθμίσετε επιφάνεια και γραμμές για τα Κιγκλιδώματα που εμφανίζονται σε 3D και απόψεις Τομής.

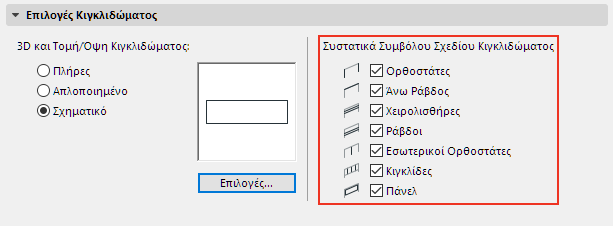

Εμφάνιση/Κρύψιμο Συστατικών Συμβόλου Κάτοψης Κιγκλιδώματος

Χρησιμοποιήστε τα κουτάκια τσεκαρίσματος για εμφάνιση/κρύψιμο των συστατικών συμβόλου Κάτοψης του Κιγκλιδώματος.

Για εμφάνιση/απόκρυψη μεμονωμένων Συμβόλων Κιγκλιδώματος, χρησιμοποιήστε τις Ρυθμίσεις Κιγκλιδώματος.

Δείτε: Κάτοψη Κιγκλιδώματος Συστατικά Συμβόλου.

Για να τελειοποιήσετε την εμφάνιση Συμβόλου (βασισμένη στα Ορατά/Κρυμμένα τμήματα ενός Κιγκλιδώματος), χρησιμοποιήστε το πάνελ “Επίπεδο Λεπτομέρειας” του διαλόγου Επιλογές Άποψης Μοντέλου:

Δείτε: Επίπεδο Λεπτομέρειας Συμβόλων Σκάλας και Κιγκλιδώματος.
