Επεξεργασία Γραμμών Τομής/Όψης/ΕΟψης στην Κάτοψη

Μπορείτε να τεντώνετε, να αποκλίνετε και να διακόπτετε όλους τους τύπους γραμμών Τομής/Όψης στην Κάτοψη:

την κύρια γραμμή Τομής, και οποιεσδήποτε γραμμές διακοπής
την γραμμή Εξασθένισης Απομακρυσμένων, εάν υπάρχει
την γραμμή ορίου (διακοπή Βάθους), εάν το οριζόντιο εύρος Τομής/Όψης είναι περιορισμένο

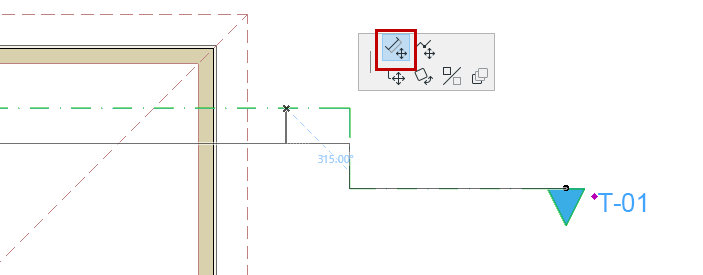

Απόκλιση Τμήματος Γραμμής Τομής

Επιλέξτε την γραμμή Τομής.
Κάντε κλικ οπουδήποτε στο τμήμα γραμμής που πρόκειται να αποκλίνετε.
Από την μικροΠαλέτα, επιλέξτε Απόκλιση Ακμής.
Σύρετε και κάντε κλικ για να ολοκληρώσετε την απόκλιση.

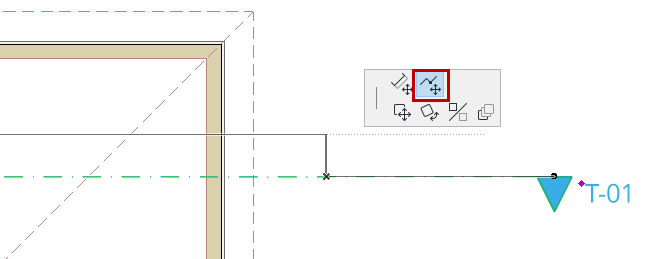

Γραμμή Διακοπής και Απόκλισης

Επιλέξτε την γραμμή Τομής.
Κάντε κλικ στο σημείο που θέλετε να εισάγετε την διακοπή.
Από την μικροΠαλέτα, επιλέξτε Εισαγωγή Διακοπής και Απόκλισης.
Σύρετε και κάντε κλικ για να αποκλίνετε το τμήμα που διεκόπη.

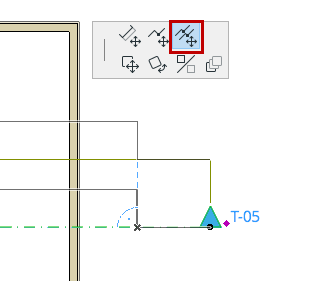

Διακοπή Όλων των Γραμμών Τομής

Εάν η Τομή έχει μία εμφανιζόμενη Γραμμή Ορίου και/ή μία γραμμή Εξασθένισης Απομακρυσμένων, χρησιμοποιήστε την εντολή μικροΠαλέτας: Εισαγωγή Διακοπής σε Όλες τις Γραμμές για να διακόψετε και να αποκλίνετε όλες τις γραμμές ταυτοχρόνως.

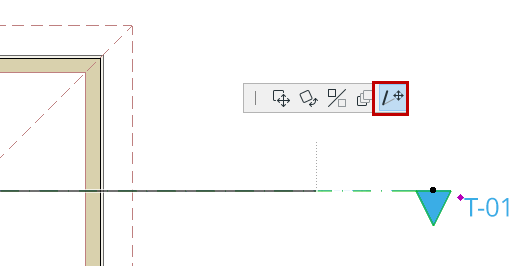

Συστολή/Διαστολή Γραμμής

Επιλέξτε την γραμμή Τομής.
Κάντε κλικ σε ένα ακραίο σημείο οποιουδήποτε τμήματος.
Από την μικροΠαλέτα, επιλέξτε Συστολή/Διαστολή.

Σημείωση: Στις Εσωτερικές Όψεις, τα ακραία σημεία της γραμμής ΕΟψης δεν μπορούν να τεντωθούν, επειδή το μήκος της εξαρτάται από τα Όρια Δωματίου.

Δείτε: Εμφάνιση και Επεξεργασία Γραμμών Σημαδιού Εσωτερικής Όψης και Εύρους Σημαδιού.

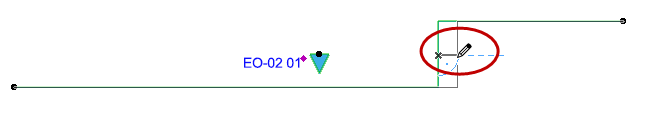

Αφαίρεση Διακοπής

Για να αφαιρέσετε μία διακοπή της γραμμής, επιλέξτε το τμήμα και κάντε ένα από τα εξής:

Χρησιμοποιήστε την εντολή μικροΠαλέτας Απόκλιση για να την ευθυγραμμίσετε με μία άλλη γραμμή του ίδιου τύπου
Επιλέξτε την ακμή διακοπής, και σύρετέ την εκτός του οριζοντίου ορίου Τομής/Όψης
