Τομές

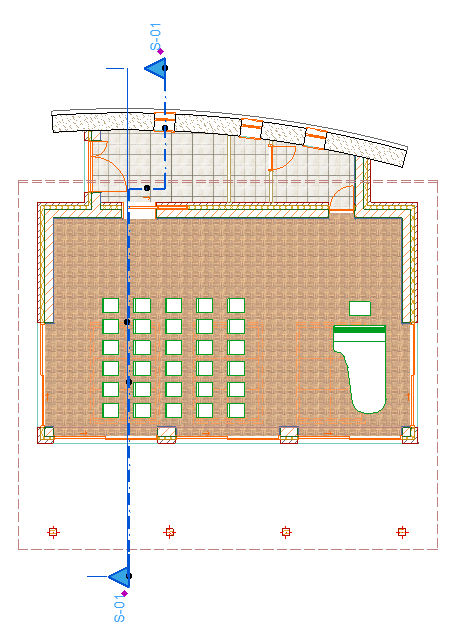

Χρησιμοποιήστε το εργαλείο Τομή για να δημιουργήσετε ένα σ-άποψης τομής του Εικονικού Κτηρίου, με ένα σημάδι που την συνοδεύει.

Το σημάδι Τομής μπορεί να πάρει μία από τρεις διαφορετικές μορφές:

1. ένα σημάδι πηγής, που παράγει ένα σ-άποψης τομής
2. ένα συνδεδεμένο σημάδι, που δεν παράγει ένα σ-άποψης τομής, αλλά δρα σαν μία αναφορά σε οποιαδήποτε άλλη άποψη, σ-άποψης ή σχέδιο.
3. ένα μη συνδεδεμένο σημάδι που περιέχει ειδικό κείμενο
   Σημείωση: Ένας άλλος τύπος σ-άποψης Τομής είναι η Ανεξάρτητη Τομή (με ή χωρίς ένα σημάδι), η οποία δεν πηγάζει από το μοντέλο.

   Δείτε: Δημιουργία ενός Σ-Άποψης Ανεξάρτητης Τομής.

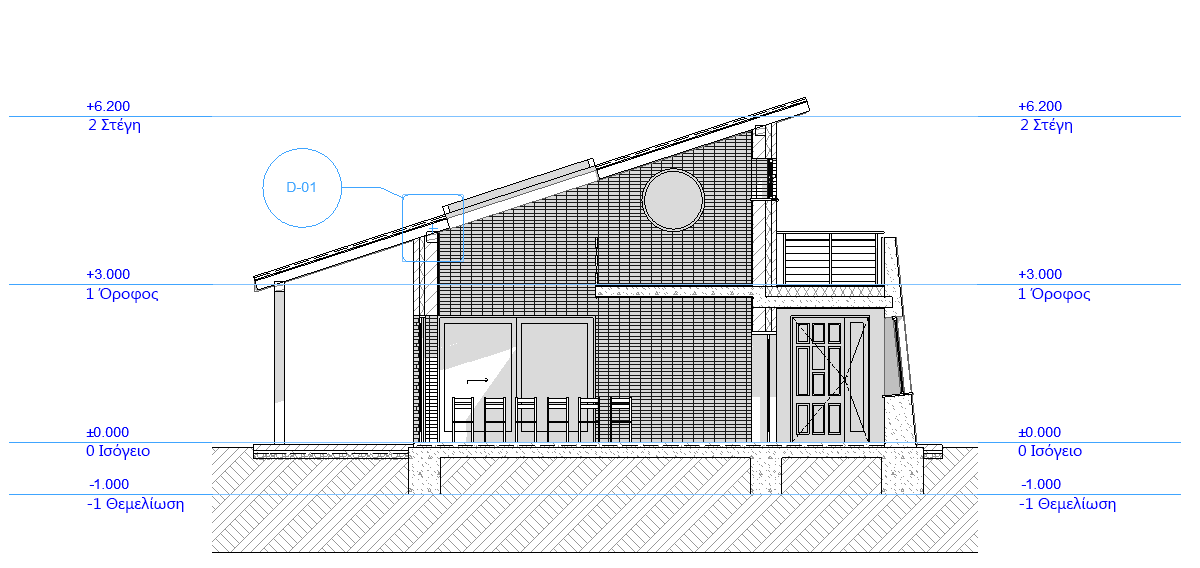

Οι Τομές αποθηκεύονται σαν Απόψεις και τοποθετούνται σε μία Πινακίδα σαν Σχέδια. Τα περιεχόμενα ενός παραθύρου Τομής είναι και αυτά άμεσα εκδόσιμα.

Στο παράθυρο Τομής μπορείτε να δείτε και να τροποποιήσετε στοιχεία, αλλά δεν μπορείτε να δημιουργήσετε νέα κατασκευαστικά στοιχεία. (Μοναδική εξαίρεση είναι η χρήση των εντολών “Μετατόπιση Αντιγράφου” και Αντίτυπα). Αν επικολλήσετε ένα στοιχείο σε ένα παράθυρο Τομής, θα αναπαρασταθεί με πρωτογενή σχεδιαστικά στοιχεία (σημεία, γραμμές, ράστερ).

Σε ένα παράθυρο Τομής μπορούν να τοποθετούνται αντικείμενα, αλλά θα θεωρούνται μόνον ως γραφικά σύμβολα. (Από αυτά δεν παράγεται κανένα στοιχείο 3D μοντέλου).
