Τοποθέτηση ενός Συνδεδεμένου Σημαδιού Τομής

Σημείωση: Αυτή η διαδικασία είναι ίδια για Όψεις, Λεπτομέρειες και Φύλλα Εργασίας.

Το συνδεδεμένο σημάδι λειτουργεί μόνο σαν αναφορά. Δεν έχει πηγή το μοντέλο και δεν παράγει ένα νέο σ-άποψης.

Για να τοποθετήσετε ένα συνδεδεμένο σημάδι Τομής, χρησιμοποιήστε το εργαλείο Τομή σε ένα από τα εξής παράθυρα: Κάτοψη, Τομή, Όψη, Εσωτερική Όψη, 3D Έγγραφο, Φύλλο Εργασίας, Λεπτομέρεια. Στη συνέχεια, συνδέστε το σημάδι σε ένα υφιστάμενο σ-άποψης, άποψη ή σχέδιο του οποίου οι πληροφορίες εμφανίζονται στο σημάδι.

Καθορισμός Αναφοράς για Συνδεδεμένο Σημάδι

Ακολουθήστε τα παρακάτω βήματα για να καθορίσετε την αναφορά των συνδεδεμένων σημαδιών με Τομή, Όψη, Εσωτερική Όψη, Λεπτομέρεια και Φύλλο Εργασίας.

Ενεργοποιήστε το εργαλείο Τομή.
Στον έλεγχο Τύπος Σημαδιού της Παλέτας Πληροφοριών ή στις Προκαθορισμένες Ρυθμίσεις Τομής, επιλέξτε “Τοποθέτηση Συνδεδεμένου Σημαδιού”.

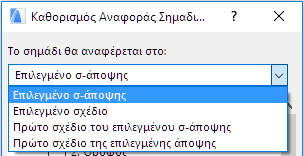

Στον διάλογο που εμφανίζεται, ορίστε την Αναφορά Σημαδιού.

Για ένα νέο συνδεδεμένο σημάδι ή για να επαναπροσδιορίσετε ένα ήδη τοποθετημένο σημάδι που έχετε επιλέξει, έχετε τις εξής επιλογές:

Επιλεγμένο σ-άποψης, δηλαδή το σ-άποψης που επιλέξατε από τη λίστα καταλόγου, μετά από επιλογή του “Αναζήτηση”
Επιλεγμένο σχέδιο, δηλαδή το σχέδιο που επιλέξατε από τη λίστα καταλόγου, μετά από επιλογή του “Αναζήτηση”
1ο τοποθετημένο σχέδιο του επιλεγμένου σ-άποψης, δηλαδή το πρώτο σχέδιο που δημιουργήθηκε από το σ-άποψης που επιλέξατε από τη λίστα καταλόγου, μετά από επιλογή του “Αναζήτηση”. “Πρώτο” σημαίνει το ανώτερο ιεραρχικά σχέδιο στο Βιβλίο Πινακίδων του Πλοηγού που μπορεί να επιλεγεί
1ο τοποθετημένο σχέδιο της επιλεγμένης άποψης, δηλαδή το πρώτο σχέδιο που δημιουργήθηκε από την άποψη που επιλέξατε από τη λίστα καταλόγου, μετά από επιλογή του “Αναζήτηση”. “Πρώτο” σημαίνει το ανώτερο ιεραρχικά σχέδιο στο Βιβλίο Πινακίδων του Πλοηγού που μπορεί να επιλεγεί

Η επιλογή οποιασδήποτε από αυτές τις αναφορές, εμφανίζει ένα διάλογο καταλόγου στον οποίο παρουσιάζονται οι σχετικές απόψεις του Πλοηγού (Χάρτη Μελέτης, Χάρτη Απόψεων ή Βιβλίου Πινακίδων). Επιλέξτε το επιθυμητό σ-άποψης, άποψη ή σχέδιο. Η πληροφορία του επιλεγμένου στοιχείου θα εμφανιστεί στο συνδεδεμένο σημάδι.

Έτσι, ένα συνδεδεμένο σημάδι μπορεί να αναφέρεται σε οποιοδήποτε σ-άποψης, άποψη ή σχέδιο της μελέτης.

Σημείωση: Η δυνατότητα αναφοράς σε μία άποψη διατίθεται για την περίπτωση που το επιθυμητό Σχέδιο βρίσκεται στο Βιβλίο Πινακίδων μίας άλλης μελέτης (και επομένως δεν βρίσκεται στη λίστα του διαλόγου “Καθορισμός Αναφοράς Σημαδιού”). Επειδή δεν μπορείτε να αναφερθείτε στο πραγματικό σχέδιο, μπορείτε να αναφερθείτε στην Άποψη (στην τρέχουσα μελέτη) από την οποία δημιουργήθηκε το Σχέδιο (στην άλλη μελέτη). Το σημάδι θα δείχνει τα σχεδιαστικά δεδομένα του πρώτου σχεδίου που δημιουργήθηκε από αυτήν την άποψη σαν ΑυτοΚείμενο (δηλ. #Όνομα Σχεδίου, #ΣχδID). Μόλις το Βιβλίο Πινακίδων που περιέχει το αναφερόμενο σχέδιο ανοίξει παράλληλα με τη μελέτη που περιέχει το σημάδι, το σημάδι θα συμπληρωθεί με τα σωστά σχεδιαστικά δεδομένα.

Δείτε: Τοποθέτηση άποψης από εξωτερική μελέτη (εντολή μενού).

Μετά από την τοποθέτηση του σημαδιού, μπορείτε οποτεδήποτε να πάτε πίσω και να αλλάξετε τις πληροφορίες του σημαδιού.

Παράδειγμα Συνδεδεμένης Τομής

Για παράδειγμα, μπορείτε να δημιουργήσετε μία Τομή Τοίχου που λειτουργεί όπως μία Λεπτομέρεια:

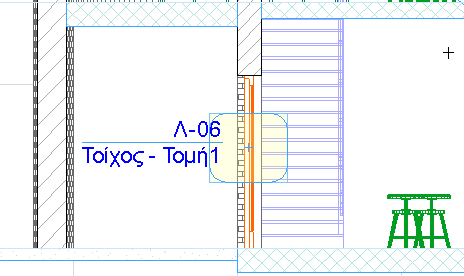

Τοποθετήστε πρώτα ένα πηγαίο σημάδι Λεπτομέρειας στο παράθυρο Τομής.

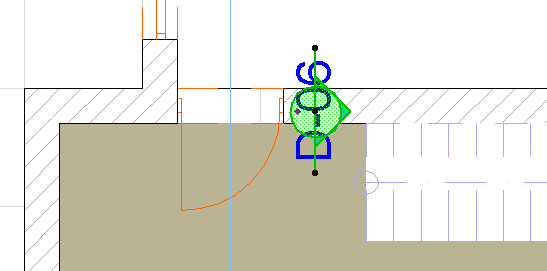

Στη συνέχεια, τοποθετήστε στην Κάτοψη ένα σημάδι Τομής Τοίχου που είναι συνδεδεμένο με αυτήν τη Λεπτομέρεια.
