Ρυθμίστε Πίνακες Διαστάσεων για Τμήμα, Αγκώνα, Κλάδο, Συστολικό

Διαθέσιμο με το Archicad Collaborate.

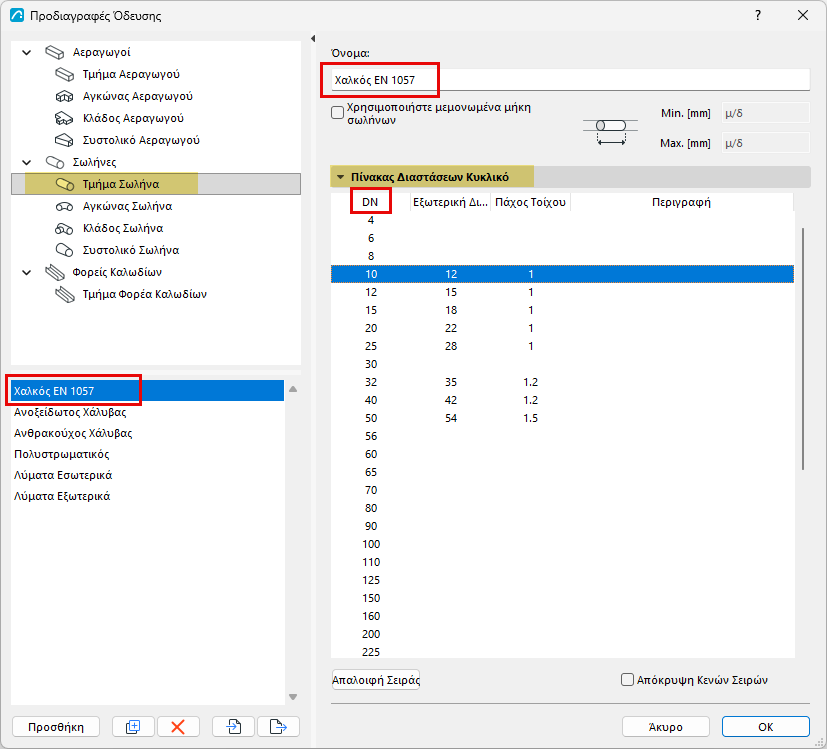

Στις Προδιαγραφές Όδευσης, επιλέξτε έναν τύπο ΜΗΥ Στοιχείου. Εδώ, μπορείτε να δημιουργήσετε ή να επεξεργαστείτε τους προκαθορισμένους πίνακες διαστάσεων.

• Τα παρατιθέμενα στοιχεία (π.χ. στοιχεία DN) προέρχονται από το Σύνολο Αναφοράς. (δείτε Δημιουργία Συνόλων Αναφοράς για Αεραγωγούς και Σωλήνες)
• Ορίστε τις επιθυμητές τιμές διάστασης για κάθε ένα, όπως απαιτείται.
• Ο τύπος ΜΗΥ Στοιχείου μπορεί να έχει πολλαπλούς προρρυθισμένους πίνακες διαστάσεων - πατήστε Προσθήκη ή Αναπαραγωγή για να δημιουργήσετε πρόσθετους πίνακες.
• Ορισμένες σειρές ενδέχεται να παραμείνουν κενές εάν δεν χρησιμοποιείτε το συγκεκριμένο στοιχείο. Επιλέξτε "Απόκρυψη Κενών Σειρών" για να εμφανίζονται μόνο τα στοιχεία που χρησιμοποιούνται.
• Αντιγράψτε και επεξεργαστείτε οποιονδήποτε πίνακα διαστάσεων για να δημιουργήσετε νέες διαστάσεις και να επεξεργαστείτε τις τιμές τους.





Χρησιμοποιήστε μεμονωμένα μήκη

Δείτε: Χρησιμοποιήστε μεμονωμένα μήκη για σωλήνες και αεραγωγούς .

Καθορίστε Γωνία Καμπών

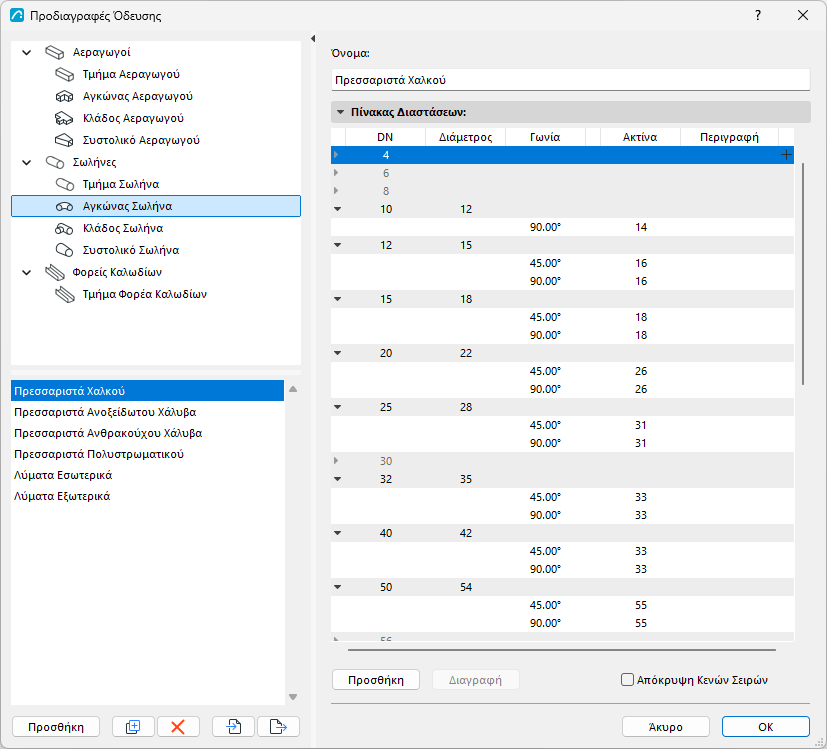

Διαμορφώστε οποιεσδήποτε τυπικές παραμέτρους γωνίας για αγκώνες και κλάδους σωλήνων ή αεραγωγών.

Ορισμός διαστάσεων Κλάδου

Οι διαστάσεις του κλάδου περιλαμβάνουν πολλά μέρη:
