Δημιουργία ειδικού ΜΗΥ Στοιχείου

Διαθέσιμο με το Archicad Collaborate.

Χρησιμοποιήστε αυτή τη λειτουργία για να μοντελοποιήσετε ένα προσαρμοσμένο 3D ΜΗΥ Αντικείμενο εάν δεν είναι διαθέσιμο στη βιβλιοθήκη σας - για παράδειγμα, μία συγκεκριμένη βαλβίδα ή εξάρτημα που ταιριάζει στις διαστάσεις και τη λογική σύνδεσης που χρειάζεστε.

1. Στην Κάτοψη ή στο 3D παράθυρο, χρησιμοποιήστε οποιαδήποτε κατασκευαστικά στοιχεία (δηλ. Τοίχο, Πλάκα, Αντικείμενο, ΜΗΥ στοιχείο) για να δημιουργήσετε το μοντέλο ενός ειδικού ΜΗΥ στοιχείου.

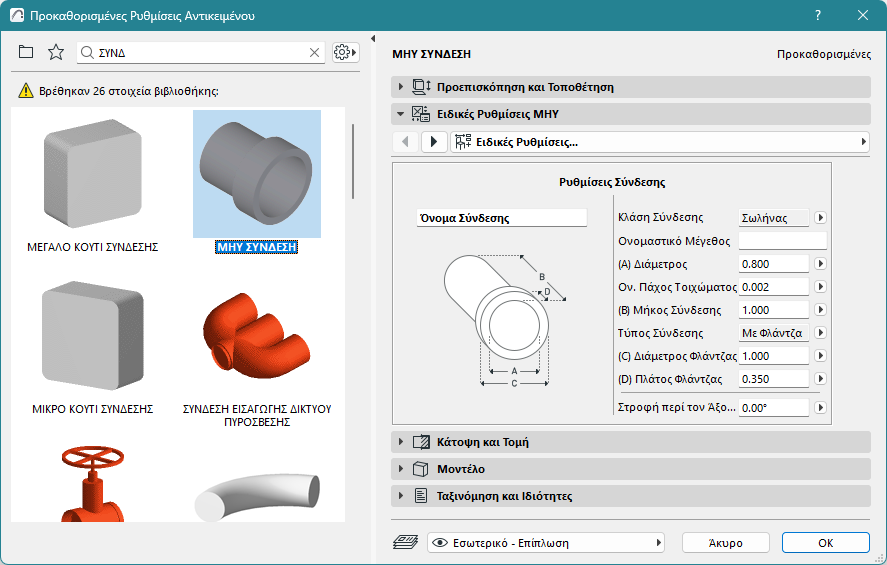

2. Αν αυτό το ειδικό ΜΗΥ στοιχείο απαιτεί μία ή περισσότερες συνδέσεις, πρέπει να χρησιμοποιήσετε το αντικείμενο ΜΗΥ Σύνδεση σαν τμήμα του στοιχείου σας. Αυτό είναι διαθέσιμο από τη ΜΗΥ Βιβλιοθήκη:





3. Από το 3D παράθυρο:
   • Χρησιμοποιήστε Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής Ως > ΜΗΥ Στοιχείο
   • Κάντε κλικ στην εντολή ΜΗΥ Στοιχείο... από τη ΜΗΥ γραμμή εργαλείων
4. Στον διάλογο που εμφανίζεται: εισάγετε ένα Όνομα Αρχείου και έναν προορισμό για το αντικείμενο.

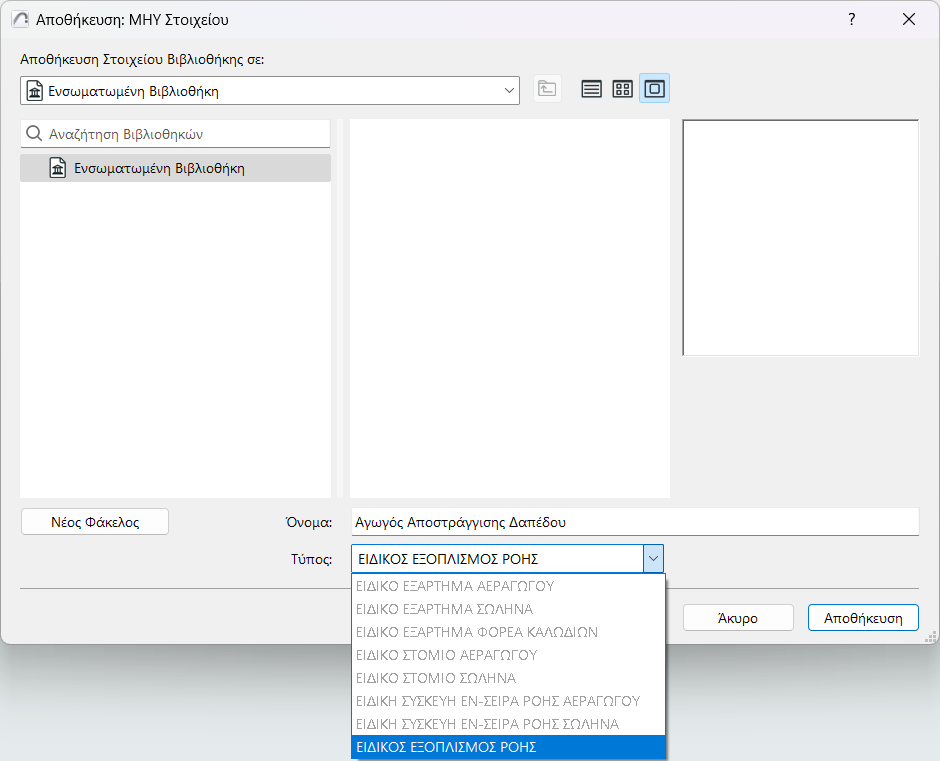

5. Επιλέξτε μία υποκατηγορία από την αναδιπλούμενη λίστα Τύπος:





   Σημείωση: Οι διαθέσιμες υποκατηγορίες εξαρτώνται από τον αριθμό και τον τύπο των αντικειμένων ΜΗΥ Σύνδεση που περιέχονται στο ειδικό αντικείμενο. Εάν έχει μία μόνο Σύνδεση, οι υποκατηγορίες συσκευής και εν-σειρά (που απαιτούν πολλές συγγραμμικές συνδέσεις) δεν είναι διαθέσιμες εδώ.
6. Κάντε κλικ στο Αποθήκευση. Το νέο ΜΗΥ Αντικείμενο είναι προσβάσιμο από τις ρυθμίσεις Εργαλείου της επιλεγμένης υποκατηγορίας.
