Δημιουργία Ειδικού ΜΗΥ Συμβόλου

Διαθέσιμο με το Archicad Collaborate.

Παρέχονται ενσωματωμένα σύμβολα κάτοψης για πολλά ΜΗΥ Στοιχεία.

Αν προτιμάτε ένα προσαρμοσμένο σύμβολο, μπορείτε να επεξεργαστείτε το ενσωματωμένο σύμβολο ή να σχεδιάσετε το δικό σας.

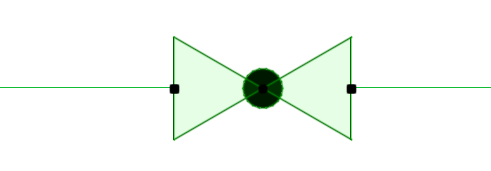

Για παράδειγμα, εδώ είναι το ενσωματωμένο σύμβολο μίας βαλβίδας σωλήνα.

Για να δημιουργήσετε ένα σύμβολο βαλβίδας που έχει λαβή:

1. Κάντε μία από τις ακόλουθες ενέργειες:

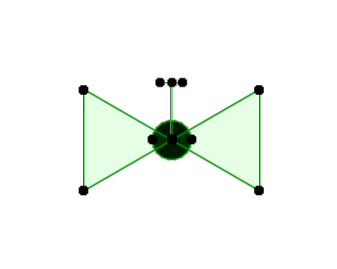

   • Αντιγράψτε και επικολλήστε το υπάρχον 2D σύμβολο σε ένα Φύλλο Εργασίας (ή σε μία Κάτοψη)
   • Σχεδιάστε ένα νέο σύμβολο χρησιμοποιώντας 2D στοιχεία σχεδίασης (π.χ. γραμμές, ράστερ)
2. Επιλέξτε το νέο σας σχέδιο συμβόλου.

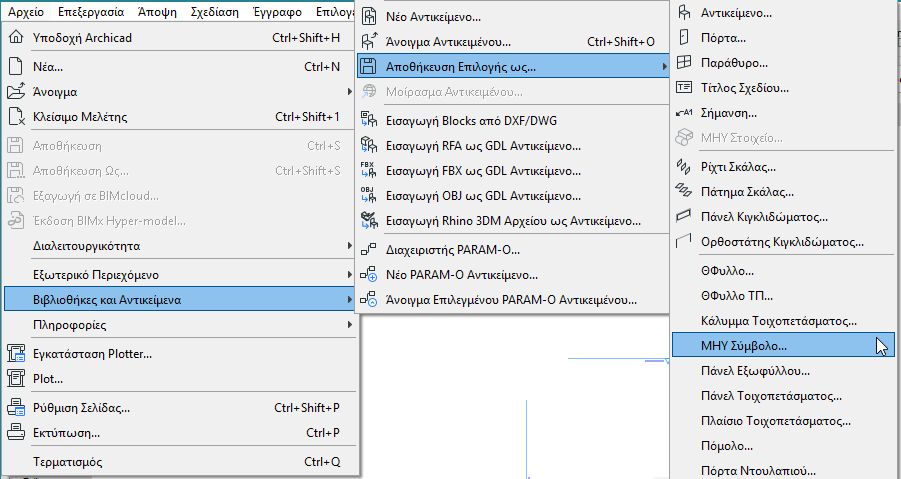

3. Χρησιμοποιήστε Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής Ως > ΜΗΥ Σύμβολο.

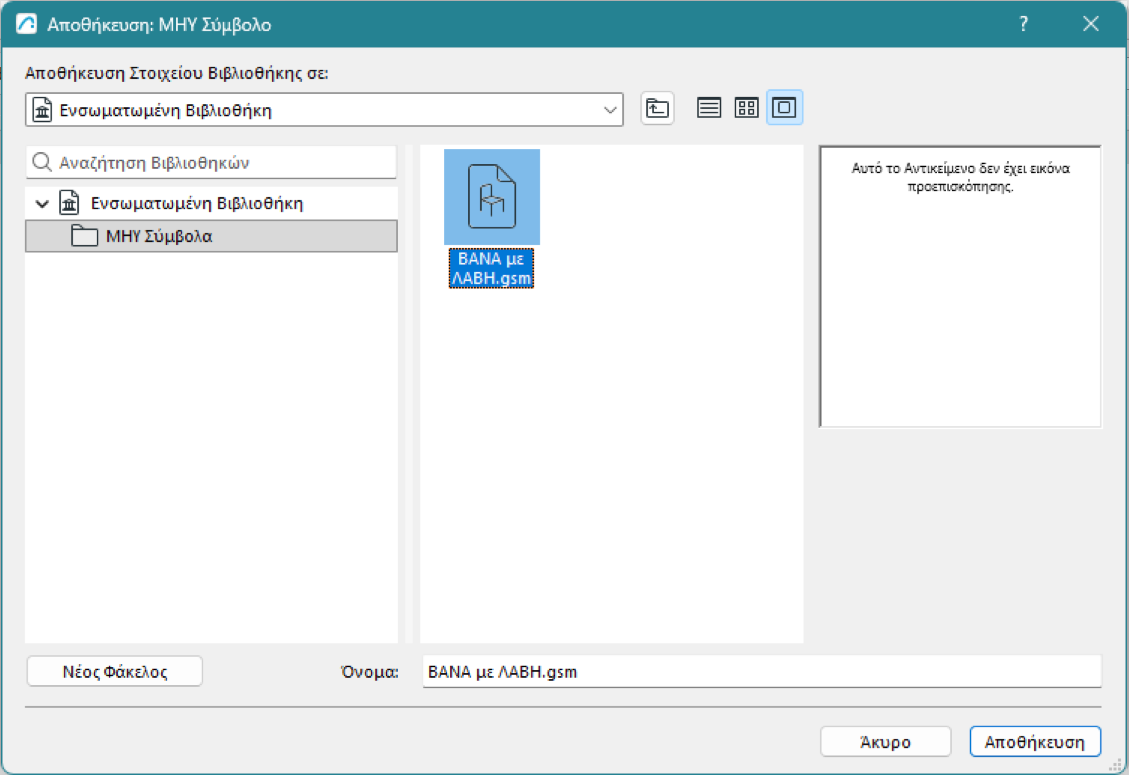

4. Πληκτρολογήστε ένα όνομα αρχείου και τη θέση του, και στη συνέχεια, κάντε πατήστε Αποθήκευση.
   • Η προεπιλεγμένη θέση είναι η Ενσωματωμένη Βιβλιοθήκη, αλλά αν έχετε μεγάλο αριθμό ΜΗΥ Συμβόλων, είναι χρήσιμο να τα οργανώσετε σε υποφακέλους με ονόματα.





5. Στο μοντέλο, επιλέξτε το σύμβολο του ΜΗΥ αντικειμένου που πρόκειται να αντικατασταθεί (για παράδειγμα, αυτή η βαλβίδα) και ανοίξτε τις Ρυθμίσεις Αντικειμένου για αυτό.

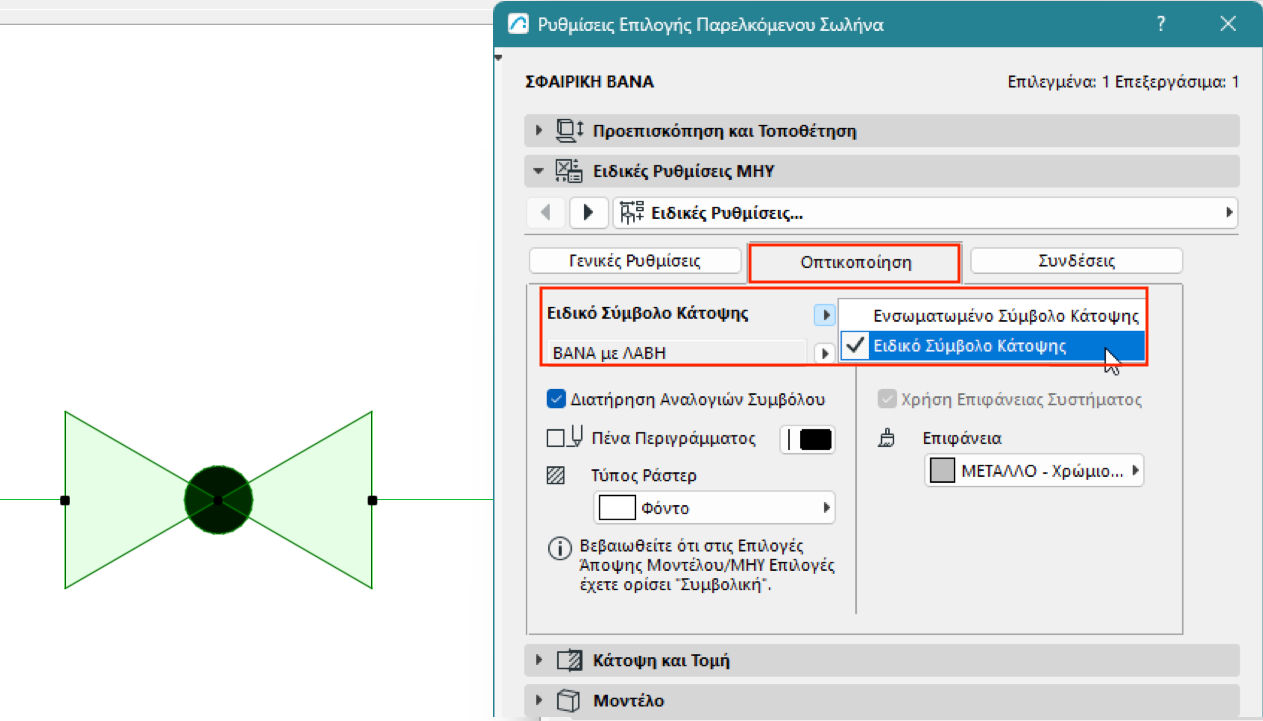

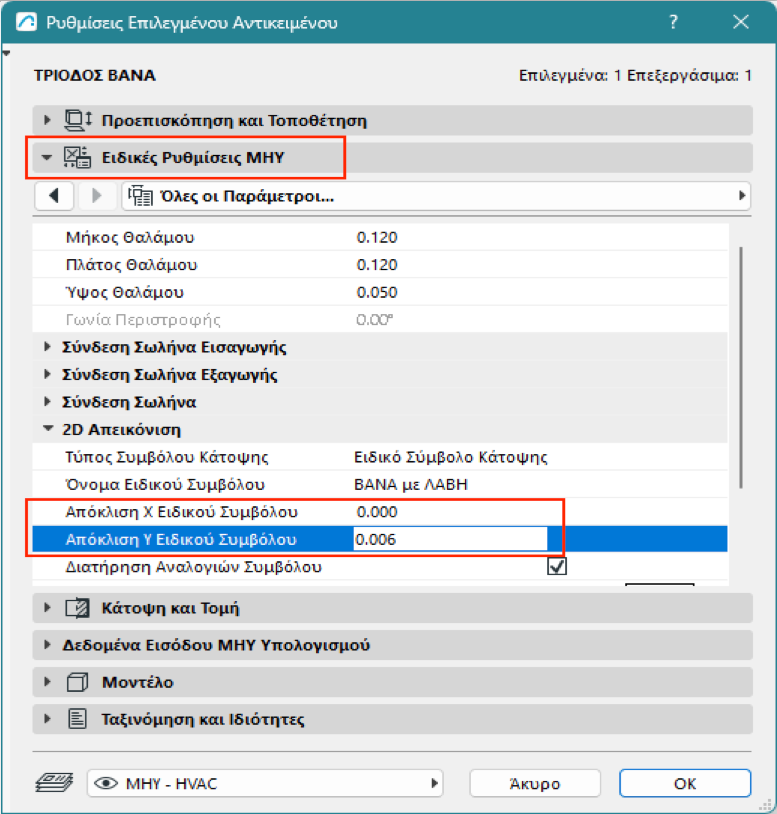

6. Στη σελίδα Ειδικές Ρυθμίσεις ΜΗΥ, μεταβείτε στην καρτέλα Οπτικοποίηση.

   Αντί για το Ενσωματωμένο Σύμβολο Κάτοψης, επιλέξτε Ειδικό Σύμβολο Κάτοψης.

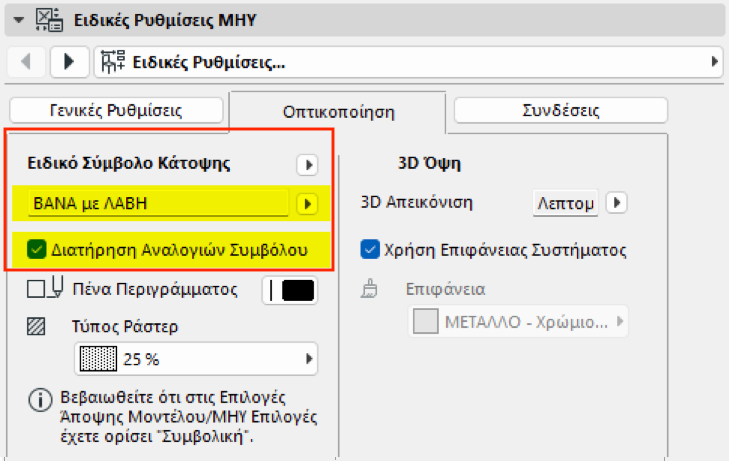

7. Από το αναδυόμενο παράθυρο, επιλέξτε το αποθηκευμένο Ειδικό ΜΗΥ Σύμβολο.
   • Το κουτάκι Διατήρηση Αναλογιών Συμβόλου είναι τσεκαρισμένο εξ ορισμού, για να αποφευχθεί η παραμόρφωση της εμφάνισης αντικειμένου

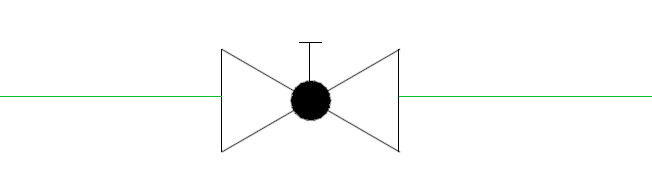

8. Η βαλβίδα εμφανίζεται τώρα με το ειδικό ΜΗΥ σύμβολό σας.





Μετακινήστε ένα χαρακτηριστικό σημείο για να αλλάξετε γραφικά την κλίμακα του συμβόλου, εάν χρειάζεται.

Δείτε το Βίντεο: Δημιουργία ειδικού συμβόλου
